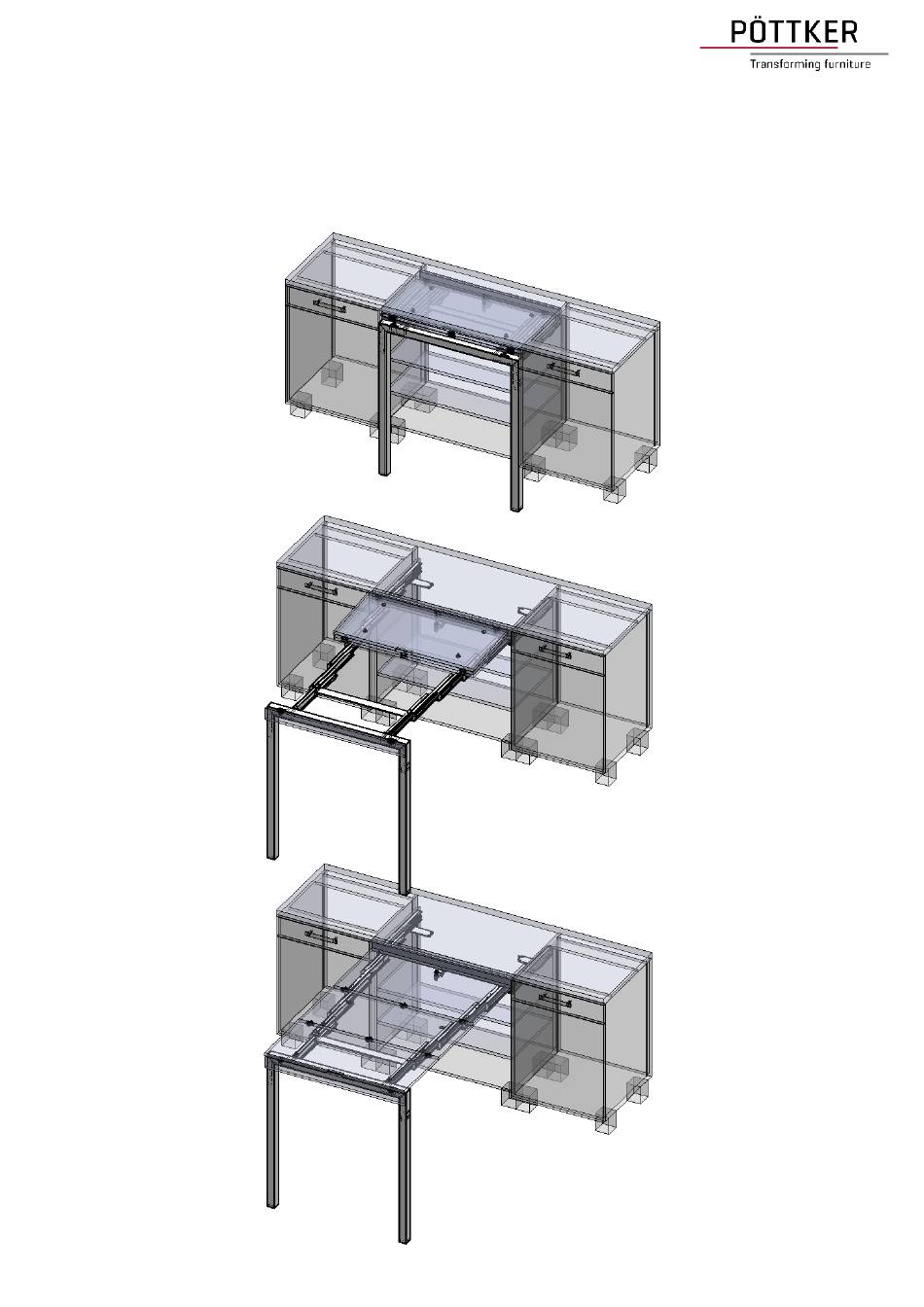

- Page 1 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Art. Nr. 82090301 Art. Nr. 82090302 V1.8 www.poettker.com / info@poettker.com Seite 1 VON 16...
- Page 2 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Lieferumfang / delivery / livraison Menge / quantity / Bild / pictures / image Bezeichnung / description / désignation quantité Auszug / slide / coulisses Quertraverse / traverse / Traverserse 16+19 mm Korpusseite 16+19 mm width of the sideof the corpus...
- Page 3 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Bohrung für Führungsbolzen Hole for Bolt percages pour boulons Führungsbolzen / guide bolts / boulons de guidage Bohrung für Euroschrauben / hole for euro screw / percages vis euro Montage Schiene Die Auszugschienen mit Hilfe der Führungsbolzen auf Korpusseite aufstecken und mit Euroschrauben befestigen assembly move out...
- Page 4 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Z-Hülse rechts und links einpressen und verkleben including hull and gluing presser les inserts à droite et à gauche dans le caisson Menge / quantity / Bild / image / image quantité...
- Page 5 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Mit 3 Euroschrauben befestigen mount with 3 euro screws fixer avec trois vis euro Bild / image / image Menge / quantity / quantité 1 Satz V1.8 www.poettker.com / info@poettker.com...
- Page 6 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Montage Quertraverse / assembly traverse / montage de la traverse ALU Traverse am Auszug aufschrauben Screw ALU Traverse the extract Vis ALU Traverse l'extrait Bild Bezeichnung Menge...
- Page 7 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Vormontage ALU Bock / assembly frontend / prémontage du piétement frontal zur Höhenkürzung Stopfen entfernen Remove plug to adjust the height to cut Retirer l'embout afin de pouvoir ajuster la hauteur Bild Bezeichnung...
- Page 8 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Montage ALU Bock /assembly frontend completely / montage Frontend Frontend mit Auszug verschrauben frontend on the Attach profiles and screw Fixer le piétement en aluminium sur la coulisse et visser Bild Bezeichnung Menge...
- Page 9 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Baugruppe Ablage /assembly shelf / module construction table Bezeichnung MENGE POS-NR. description quantity désignation quantite Platte / shelf / Plateau 896x465x19 180°...
- Page 10 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Blende / cover / ouverture Pos. 5 Verschraubung mit Pos 1 erfolgt Kundenseitig Screw connection with item 1 carried by customer Raccordement vissé...
- Page 11 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Ablage / shelf / dépôt Pos.1 10 x 16 DURCH ALLES 44,5 896 (A) Korpusbreite 16+19 mm Korpusseite width of the corpus 16+19 mm width of the sideof the corpus largeur caisson 16+19 mm Côté...
- Page 12 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Ablage / shelf / dépôt Pos.3 100,8 Fräsung wie Ablage_1 milling as shelf_1 Entaille comme plateau_1 896 (A) Korpusbreite width 16+19 mm Korpusseite of the corpus largeur 16+19 mm width of the sideof the corpus caisson...
- Page 13 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Ablage / shelf / dépôt Pos.4 319,2 Fräsung wie Ablage_1 milling as shelf_1 Entaille comme plateau_1 Griffmulde Handle Entaille pour la poignée 896 (A) Korpusbreite 16+19 mm Korpusseite...
- Page 14 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Vormontage Ablage / assembly shelf / Montage des plateaux V1.8 www.poettker.com / info@poettker.com Seite 14 VON 16...
- Page 15 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Tischdübel / dowel / goujons Z-Hülse / hull / insert Scheibe / spacer / rondelles de distance Scheibe / spacer / rondelles de distance Z-Hülse / hull / insert Tischdübel / dowel / goujons Schloss / lock / Gâche de blocage...
- Page 16 Montageanleitung / Assembling instruction / notice de montage Essplatz Küche / dining place kitchen / grand table de cuisine Montage komplett / mounting the shelf on the pull-out / Montage des plateaux Mit insgesamt 8 passenden Schrauben auf beiden Seiten befestigen With a total of 8 matching fasten screws on both sides Visser avec 8 vis appropriées Wichtig vor dem verschrauben...
