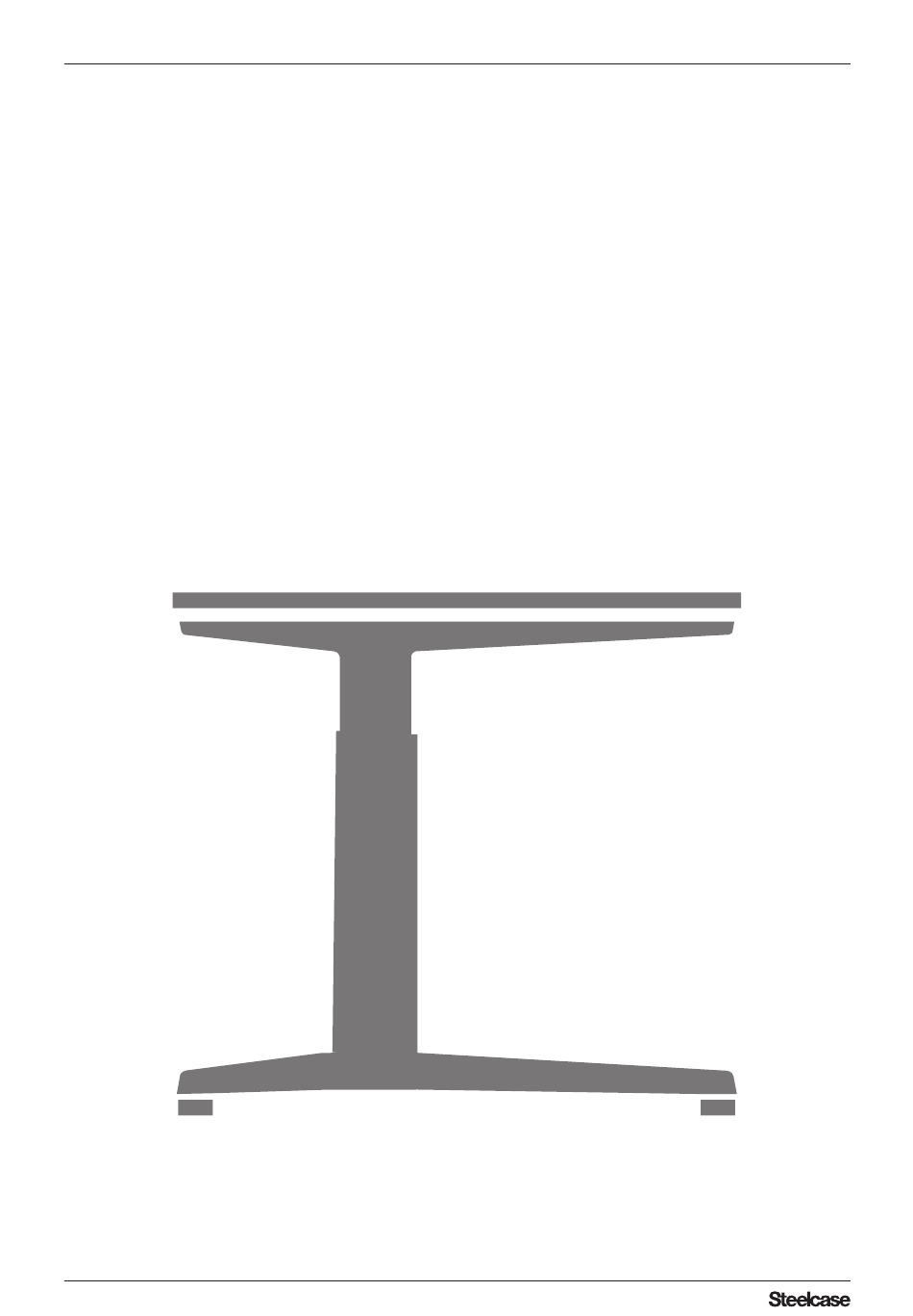

- Page 1 Activa Lift 2 Montageanleitung - Gasfeder Assembly instruction - Gas Strut Notice de montage - Vérin à gaz MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 1/13 www.steelcase-village.com...
-
Page 2: Table Of Contents
Vérin à gaz H650-1300 ..................3 - 6 Vérin à gaz H680-1180 ..................7 - 10 Panneau de façade ..................11 Montée de câbles flexible, fix. magnét ............12 Support UC ...................... 13 MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 2/13 www.steelcase-village.com... -
Page 3: Gasfeder H650-1300
Fix structure to legs. Tighten all screws (8Nm). Sécuriser pce de liaison, fixer stabilisateur aux pied d’extrém Fixer cadre support plateau aux pieds et serrer les vis (8Nm). sans serrer vis. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 3/13 www.steelcase-village.com... - Page 4 Fixer les vérins à gaz avec le flasque de connexion. Fix securing screw nut to thread of gas strut (5Nm). Visser l’écrou de blocage sur filetage du vérin à gaz et serrer (5Nm). MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 4/13 www.steelcase-village.com...
- Page 5 Mount supporting cantilever by screwing it to top structure. Remettre la table sur ses pieds. Ne pas abaisser le plateau. Fixer le bras support au stabilisateur. 11.0 12.0 Verriegelung schließen. Close locking mechanism. Fermer le mécanisme de verrouillage. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 5/13 www.steelcase-village.com...
- Page 6 Adjust release handle by using silver adjustment screws. Fit cables with cable clamps. Ajuster le levier au moyen des vis de réglage argentées. Fixer les câbles avec les griffes support. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 6/13 www.steelcase-village.com...
-
Page 7: Gasfeder H680-1180
Fix structure to legs. Tighten all screws (8Nm). Sécuriser pce de liaison, fixer stabilisateur aux pied d’extrém Fixer cadre support plateau aux pieds et serrer les vis (8Nm). sans serrer vis. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 7/13 www.steelcase-village.com... - Page 8 Fixer les vérins à gaz avec le flasque de connexion. Fix securing screw nut to thread of gas strut (5Nm). Visser l’écrou de blocage sur filetage du vérin à gaz et serrer (5Nm). MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 8/13 www.steelcase-village.com...
- Page 9 Mount supporting cantilever by screwing it to top structure. Remettre la table sur ses pieds. Ne pas abaisser le plateau. Fixer le bras support au stabilisateur. 11.0 12.0 Verriegelung schließen. Close locking mechanism. Fermer le mécanisme de verrouillage. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 9/13 www.steelcase-village.com...
- Page 10 Adjust release handle by using silver adjustment screws. Fit cables with cable clamps. Ajuster le levier au moyen des vis de réglage argentées. Fixer les câbles avec les griffes support. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 10/13 www.steelcase-village.com...
-
Page 11: Knieraumblende
Mount adapter to cantilever. Contenu du colis / outils nécessaires Monter l’adaptateur au bras support. Knieraumblende am Adapter befestigen. Fasten modesty panel to adapter. Fixer le panneau de façade à l’adaptateur. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 11/13 www.steelcase-village.com... -
Page 12: Kabelkette, Magnetisch
Packaging contents / tools required säule anbringen. Contenu du colis / outils nécessaires Fix cable spine to cantilever. Attach magnet to side column. Fixer montée de câble flexible sur semelle. Fixer l’aimant sur piétement. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 12/13 www.steelcase-village.com... -
Page 13: Cpu-Halter
Packaging contents / tools required Screw CPU-Holder with metal pieces to the crossbar. Contenu du colis / outils nécessaires Visser support UC à l’aide des éléments métalliques sur stabi- lisateur. MA_Activa Lift 2 - Gas Strut_11/2010 | 785-1921 13/13 www.steelcase-village.com...
