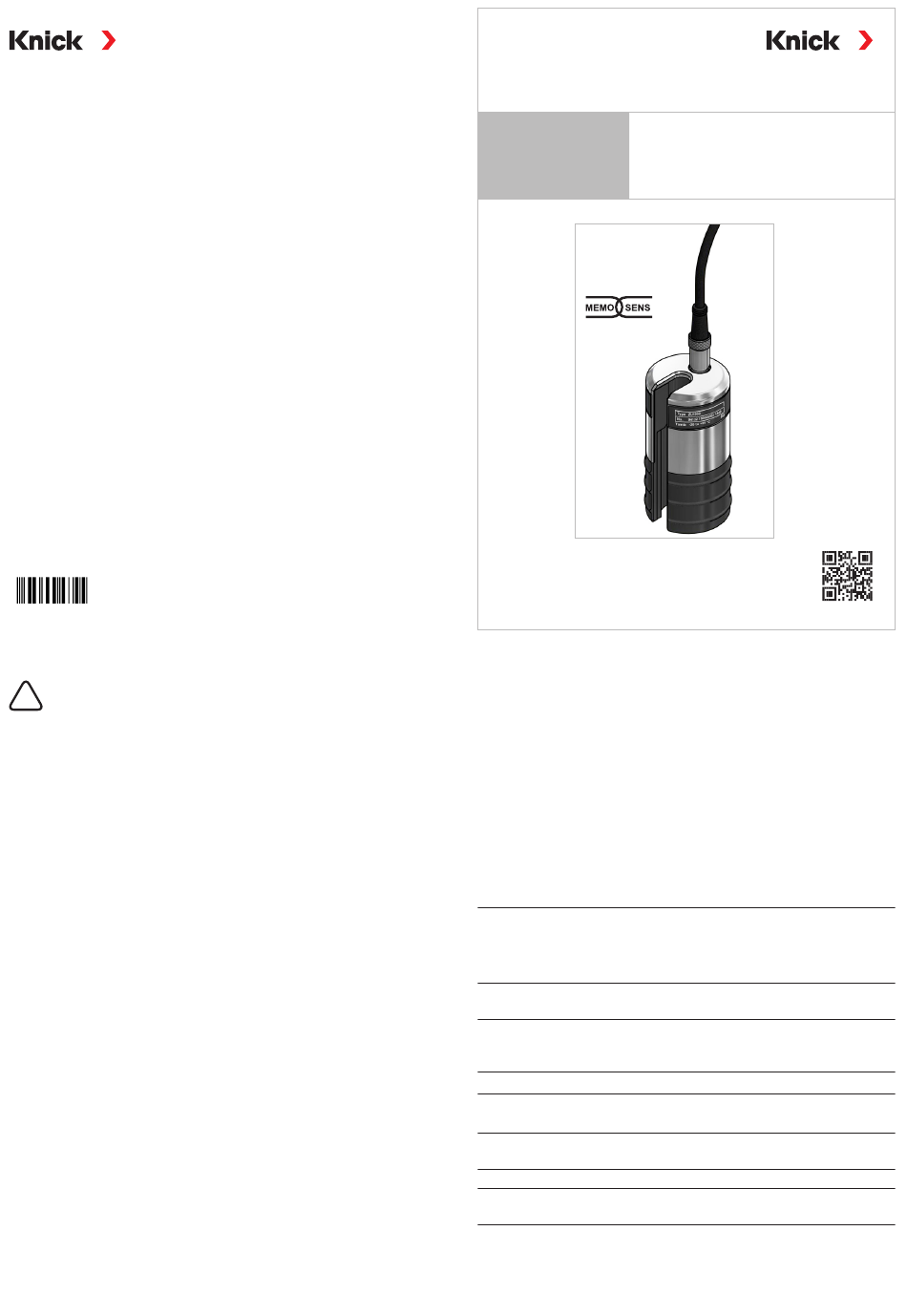

Knick MemoView ZU1059 Installation Manual

Knick
Elektronische Messgeräte
GmbH & Co. KG
Zentrale
Beuckestr. 22 • 14163 Berlin
Deutschland
Tel.: +49 30 80191-0
Fax: +49 30 80191-200
info@knick.de
www.knick.de
Lokale Vertretungen
www.knick-international.com
Copyright 2019 • Änderungen vorbehalten
Version: 2
Dieses Dokument wurde am 23.09.2019 erstellt.
Aktuelle Dokumente finden Sie auf unserer Website unter dem
entsprechenden Produkt.
TI-ZU1059-KNX02
096383
Das Warnsymbol auf dem Typschild bedeutet:
!
Lesen Sie diese Installationsanleitung. Benutzen Sie das
Produkt gemäß den Sicherheitshinweisen und unter
Einhaltung der technischen Daten.
Sicherheitshinweise
• Das Produkt ist nicht zur Nutzung in Ex-Bereichen zugelassen.
• Das Umbauen und/oder Verändern des Produkts ist nicht zulässig.
• Die allgemeinen Sicherheitsbestimmungen für die jeweilige
Messstelle sind einzuhalten.
Bestimmungsgemäßer Gebrauch
MemoView ermöglicht das kontaktlose, parallele Auslesen von Sensorda-
ten (Messwerte, Sensorstatus, Kalibrierdaten) von Memosens-Sensoren.
Voraussetzungen:
• Der Memosens-Steckkopf des Sensors ist komplett zugänglich.
• Die Memosens-Sensoren sind per Memosens-Anschlusskabel mit
einem in Betrieb befindlichen kompatiblen Transmitter verbunden:
MemoRail A1401N
MemoRail A1405N
Protos II 4400 S/C
• MemoView ist per MemoView-Kabel mit einem kompatiblen Messgerät
zur Datenanzeige verbunden:
Portavo 907, 908
Anschlussschema siehe Rückseite dieser Anleitung.
MemoView ist wartungsfrei.
Hinweis: Konfigurierung und Kalibrierung des Sensors via MemoView
sind nicht möglich.
Rücksendung
Bitte kontaktieren Sie das Service-Team. Senden Sie das Gerät gereinigt
an die Ihnen genannte Adresse. Bei Kontakt mit Prozessmedium muss
das Gerät vor dem Versand dekontaminiert/desinfiziert werden. Legen
Sie der Sendung in diesem Fall eine entsprechende Erklärung bei, um
eine mögliche Gefährdung der Service-Mitarbeiter zu vermeiden.
Entsorgung
Die landesspezifischen gesetzlichen Vorschriften für die Entsorgung von
„Elektro/Elektronik-Altgeräten" sind anzuwenden.
ab FW-Version 01.04.00,
ab FW-Version 01.01.00,
ab FW-Version 01.00.00
ab FW-Version 1.8.0
Installationsanleitung
Deutsch
Vor Installation lesen.
Für künftige Verwendung aufbewahren.
Lieferumfang
MemoView
MemoView-Kabel 2,9 m / 9,51 ft.
Installationsanleitung
Werkszeugnis 2.2 gem. EN 10204
Das Produkt nach Erhalt auf Schäden prüfen.
Beschädigte Produkte nicht verwenden.
Zubehör
MemoView-Kabel
Technische Daten
Material
MemoView-Gehäuse Edelstahl, PVC
MemoView-Kabel Mantel: PUR UL
Schraubhülse M8-Stecker: Messing, vernickelt
Kabel MemoView-Kabel, 2 x M8 Stecker
Länge: 2,9 m / 9,51 ft
EMV EN 61326-1
Störaussendung Klasse A (Industriebereich)
Störfestigkeit Industriebereich EN 61326-2-3
RoHS-Konformität nach EU-Richtlinie 2011/65/EU
Umgebungs temperatur -20 ... 55 °C / -4 ... 131 °F
Lagertemperatur -25 ... 70 °C / -13 ... 158 °F
Luftfeuchtigkeit 10 ... 95 %
Klimaklasse 3K5 nach EN 60721-3-3
Schutzart IP 65
Gewicht 160 g (MemoView)
240 g (MemoView + MemoView-Kabel)
Abmessungen Durchmesser: 40 mm / 1,57 in
Höhe: 80 mm / 3,15 in
MemoView
ZU1059
www.knick.de
Bestellnummer
ZU1060
