Axis 1650 Setup Instructions

Axis 1650 print server: setup instruction
Hide thumbs Also See for 1650:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual See also: User Manual

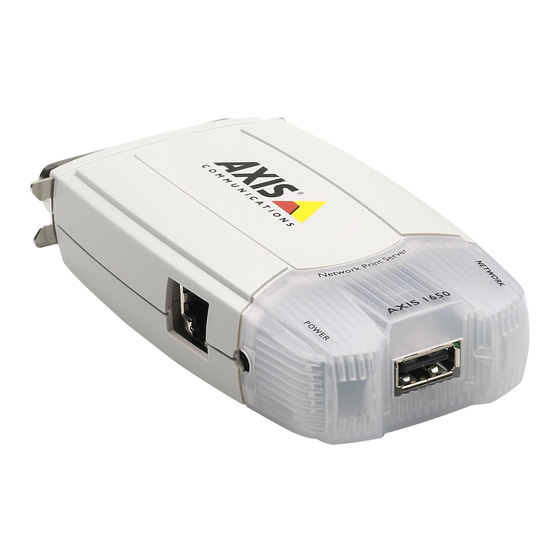

AXIS 1650
Print Server
Set-up Instructions

Advertisement

loading
Need help?

Need help?

Do you have a question about the 1650 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Axis 1650

Summary of Contents for Axis 1650

  • Page 1 AXIS 1650 Print Server Set-up Instructions...
  • Page 3 AXIS 1650 Set-up Instructions AXIS 1650 Set-up Instructions Unpack box Verify that you have all the items listed below: Ethernet Connector • Network cable • USB cable Install Canon Printer Driver Important: Please install the printer driver according to the manual that came with your Canon device. The printer driver must be installed before continuing.
  • Page 4 Serial Number/MAC Address Print Server Name 3. Connect the AXIS 1650 to the Canon device. Please refer to the correct connection procedure below for your Canon device. Note: For Canon devices supporting both parallel and USB connections, select one of the connection procedures below to connect the AXIS 1650.
  • Page 5 5. Turn the Canon device on and wait for ready mode. 6. Connect AXIS 1650 to the external power supply connector using the power adapter. The power indicator will light up. When the network indicator starts to flash, the AXIS 1650 is correctly connected to the network.
  • Page 6 Mount the Print Server (USB only) Important: Do not drill into the Canon device; the provided wall screw is an optional wall mount. It is recommended that you do not leave the AXIS 1650 hanging from the Canon device, please affix to the Canon device.

  • Page 7: Assign Ip Address

    Assign IP Address Install AXIS IP JumpStarter 1. Insert AXIS 1650 CD into CD drive. 2. An AXIS 1650 window will pop up. If auto-run is off, click on My Computer and click on the AXIS 1650 CD and select [Open].
  • Page 8 5. You may be prompted to enter the server root password (by default set to <blank>), click [OK] and the AXIS 1650 will appear in the list with the assigned IP address. 6. To verify that you have access to the AXIS 1650’s Web pages, highlight the AXIS 1650 Server | Server Home...
  • Page 9 AXIS 1650 Set-up Instructions Install AXIS CAPT Print Monitor Note: Prior to installing the latest version of AXIS CAPT Print Monitor, please uninstall any previous versions of AXIS CAPT Print Monitor. Note: CANON FAX-L400 can utilize Standard TCP/IP port in case of Windows 2000/XP/Server 2003. Refer to the manual of the server regarding the installation.
  • Page 10 Windows XP/2003 - Faxes. Start | Settings | Windows 2000 - Select the Canon device, right click and select Properties. Select the Ports tab. Select [Add Port]. AXIS CAPT Port 2. Select and click [New Port]. Printers. AXIS 1650 Set-up Instructions...
  • Page 11 AXIS 1650 Set-up Instructions Update Printer List, 3. Click if the IP address you assigned to AXIS 1650 is not on the list, enter the IP address manually. Click [OK]. If listed, select the IP address and click [OK]. Printer Ports 4.
  • Page 12 Install AXIS ScanClient If your Canon device also functions as a scanner, you can use your AXIS 1650 as a scanner server. Note: You must have a working printing environment and the scanning software for the Canon device installed before continuing.
  • Page 13 AXIS 1650 Set-up Instructions Connect to Scanners These sections describe how to scan via an AXIS 1650 using AXIS ScanClient. For general information on scanning, see your Canon device manual. The examples in this section show Windows XP and a Canon MF3110 with MF Toolbox.
  • Page 14 Note: These steps are just needed prior to the first scanning from the computer. Starting a Scan from the Canon Device When you have established a connection between your computer and the scanner with AXIS ScanClient, place the object to be scanned on the scanner flatbed.
  • Page 15 Press [Start] repeatedly until scanning starts. Starting a Scan from your Computer When you have established a connection between your computer and the scanner with AXIS ScanClient, place the object to be scanned on the scanner flatbed. On your computer, start the receiving program (e.g.
  • Page 16 • The following information applies to AXIS 1650 with firmware version 2.10 and above. • Make sure that the printer and print server have been installed according to the AXIS 1650 Set-up Instructions. Install the fax driver for your MFP In order to set up the faxing functionality, a fax driver must be installed for your MFP.
  • Page 17 AXIS 1650 Instructions d'installation AXIS 1650 Instructions d’installation Ouverture de la boîte Vérifiez que vous avez tous les éléments indiqués ci-dessous : Connecteur d’imprimante LPT1 Connecteur Ethernet • Câble de réseau • Câble USB Installation du pilote d’impression Canon Important : veuillez installer le pilote de l’imprimante conformément aux instructions du manuel accompagnant votre unité...
  • Page 18 1. Vérifiez que l’unité Canon est éteinte et débranchée et que la source d’alimentation externe de AXIS 1650 est déconnectée. 2. Localisez le numéro de série figurant sur l'étiquette située sous le AXIS 1650 et notez-le. Vous aurez besoin de ce numéro pour configurer le AXIS 1650.
  • Page 19 Connectez le serveur AXIS 1650 au port parallèle (le port LPT) de l’imprimante. enfonçant les clips de verrouillage. 4. Connectez le serveur AXIS 1650 au connecteur Ethernet à l’aide du câble réseau. 5. Allumez l’unité Canon et attendez le mode prêt.
  • Page 20 Montez le serveur d'imprimante (USB uniquement) Important : ne percez pas l’unité Canon ; la vis murale fournie est pour le montage mural optionnel. Ne laissez pas le AXIS 1650 pendre sur l’unité Canon ; il doit être attaché à l’unité Canon.

  • Page 21: Attribution D'une Adresse Ip

    AXIS 1650 Instructions d'installation Attribution d'une adresse IP Installation de AXIS IP JumpStarter 1. Insérez le CD-ROM AXIS 1650 dans le lecteur de 2. Une fenêtre AXIS 1650 apparaît. Si l’exécution automatique est désactivée, cliquez sur ordinateur, puis sur le CD AXIS 1650 et sélectionnez [Ouvrir].
  • Page 22 4. Cliquez sur [OK] pour sauvegarder vos réglages. 5. Il se peut que l’on vous demande d’entrer le mot de passe de la racine du serveur (installé par défaut sur <blank>). Cliquez sur [OK] pour que le AXIS 1650 apparaisse dans la liste avec l’adresse IP attribuée.
  • Page 23 AXIS 1650 Instructions d'installation Installation de AXIS CAPT Print Monitor Remarque : Avant d'installer la dernière version d'AXIS CAPT Print Monitor, veuillez désinstaller toute version précédente de AXIS CAPT Print Monitor. Remarque : CANON FAX-L400 peut utiliser le port Standard TCP/IP pour Windows 2000/XP/Server 2003.
  • Page 24 Démarrer | Paramètres | Windows 2000 - Imprimantes. Sélectionnez l'unité Canon, cliquez sur le bouton droit et sélectionnez Propriétés. Sélectionnez l’onglet Ports. Sélectionnez [Ajouter Port]. AXIS CAPT Port 2. Sélectionnez [Nouveau Port]. AXIS 1650 Instructions d'installation Imprimantes. et cliquez sur...
  • Page 25 AXIS 1650 Instructions d'installation Mettre à jour liste d'imprimante, 3. Cliquez sur l'adresse IP que vous avez attribuée au AXIS 1650 n'est pas sur la liste, saisissez manuellement l'adresse IP. Cliquez sur [OK]. Si l’adresse IP est dans la liste, sélectionnez-la et cliquez sur [OK].
  • Page 26 Si votre unité Canon est aussi utilisée comme scanner, vous pouvez également utiliser votre AXIS 1650 comme serveur de scanner. Remarque : Vous devez disposer d’un environnement d’impression en état de fonctionnement et le logiciel de scannage de l’unité Canon doit être installé...
  • Page 27 Canon. Les exemples dans ce chapitre montrent Windows XP et une imprimante Canon MF3110 avec MF Toolbox. AXIS ScanClient ouvre un canal entre votre ordinateur et le scanner. Le canal sera ouvert pendant une durée configurable afin de vous permettre d’aller au scanner et de placer l’objet à...
  • Page 28 Remarque : Ces mesures ne sont nécessaires qu’avant le premier scannage depuis l’ordinateur. Démarrage d’un scannage depuis l’unité Canon Une fois la connexion établie entre votre ordinateur et le scanner grâce à AXIS ScanClient, placez l’objet à scanner sur le flatbed du scanner.
  • Page 29 [Start] jusqu’à ce que le scannage commence. Démarrage d’un scannage depuis votre ordinateur Une fois la connexion établie entre votre ordinateur et le scanner grâce à AXIS ScanClient, placez l’objet à scanner sur le flatbed du scanner. Sur votre ordinateur, démarrez le programme de Canon MF Toolbox —...
  • Page 30 • configurer les réglages de port pour envoyer/recevoir des fax Remarques : • Les informations suivantes sont applicables aux AXIS 1650 équipés de la version progiciel 2.10 et supérieures. • Assurez-vous que l'imprimante et le serveur d'imprimante ont été installés conformément aux instructions d'installations de l'AXIS 1650.
  • Page 31 AXIS 1650 KONFIGURATIONSANLEITUNG AXIS 1650 Konfigurationsanleitung Karton auspacken ÜBERPRÜFEN SIE, OB ALLE NACHSTEHENDEN KOMPONENTEN VORHANDEN SIND: Ethernet-Anschluss • Netzwerkkabel • USB-Kabel Canon-Druckertreiber installieren Wichtig: Den Druckertreiber gemäß der Gerätebeschreibung installieren. Bevor Sie fortfahren, muss der Druckertreiber installiert sein. LPT1-Druckeranschluss Netzwerk-...
  • Page 32 AXIS 1650 Anschließen 1. Sicherstellen, dass das Canon-Gerät ausgeschaltet, nicht angeschlossen und der AXIS 1650-Netzstecker getrennt ist. 2. Die Seriennummer auf dem Aufkleber an der Unterseite des AXIS 1650 notieren. Diese Nummer ist für die Konfiguration des AXIS 1650 erforderlich. Produktname...
  • Page 33 Den AXIS 1650 an den parallelen Anschluss des Druckers (LPT) befestigen. 4. Den AXIS 1650 mit einem Netzwerkkabel an den Ethernet-Anschluss anschließen. 5. Canon-Gerät einschalten und auf den Bereitschaftsmodus warten. 6. Den AXIS 1650 mit dem Netzstecker an den Netzsteckeranschluss anschließen.
  • Page 34 Druckerserver montieren (nur USB) Wichtig: Das Canon-Gerät nicht anbohren, die mitgelieferte Schraube ist für die optionale Montage an der Wand vorgesehen. Es ist nicht empfehlenswert, den AXIS 1650 einfach am Canon-Gerät hängen zu lassen. Das Gerät stattdessen am Canon-Gerät befestigen.

  • Page 35: Ip-Adresse Zuweisen

    Zielverzeichnis auswählen und fortfahren. 8. Zur Sicherstellung der Systemanforderungen startet eine Diagnose. Auf [Next] klicken. 9. Nach Abschluss der Installation des AXIS IP JumpStarters darauf achten, das Create a shortcut to AXIS IP JumpStarter on your desktop Kontrollkästchen Auf [Next] und dann auf [Finish] klicken.
  • Page 36 4. Auf [OK] klicken, um die Einstellungen zu speichern. 5. Sie können aufgefordert werden, das Root-Passwort für den Server (die Vorgabe ist <leer>) einzugeben. Klicken Sie auf [OK], und der AXIS 1650 erscheint in der Liste mit den zugewiesenen IP-Adressen.
  • Page 37 AXIS 1650 KONFIGURATIONSANLEITUNG AXIS CAPT Print Monitor installieren Hinweis: Vor der Installation der neusten Version von AXIS CAPT Print Monitor sind etwaige vorherige Versionen des AXIS CAPT Print Monitor zu deinstallieren. Hinweis: Bei Windows 2000/XP/Server 2003 kann der CANON FAX-L400 den Standard-TCP/IP-Anschluss verwenden.
  • Page 38 Windows XP/2003 - Drucker und Faxgeräte. Start | Einstellungen | Windows 2000 - Das Canon-Gerät auswählen, rechts klicken und Eigenschaften wählen. Die Registerkarte Anschlüsse wählen. [Anschluss hinzufügen] wählen. AXIS CAPT Port auswählen und auf [Neuer Anschluss] klicken. AXIS 1650 KONFIGURATIONSANLEITUNG Drucker.
  • Page 39 AXIS 1650 KONFIGURATIONSANLEITUNG Druckerliste 3. Klicken Sie auf die dem AXIS 1650 zugewiesene IP-Adresse nicht auf der Liste ist, die IP-Adresse manuell eingeben. Klicken Sie auf [OK]. Ist sie gelistet, die IP-Adresse auswählen und auf [OK] klicken. 4. Auf [OK] klicken, um das Fenster Druckeranschlüsse...
  • Page 40 Seite 40 AXIS ScanClient installieren Wenn Ihr Canon-Gerät auch als Scanner fungiert, können Sie den AXIS 1650 auch als Scanserver nutzen. Hinweis: Bevor Sie fortsetzen, richten Sie eine funktionsfähige Druckumgebung ein und installieren Sie die Scansoftware für das installierte Canon-Gerät. Siehe Canon-Gerätedokumentation und vorherige Abschnitte in dieser Anleitung.
  • Page 41 AXIS 1650 KONFIGURATIONSANLEITUNG Verbindung zu Scannern herstellen In diesen Abschnitten wird beschrieben, wie Sie per AXIS ScanClient mit dem AXIS 1650 scannen. Allgemeine Informationen zum Scannen entnehmen Sie Ihrem Canon-Gerätehandbuch. Die hier aufgeführten Beispiele gelten für Windows XP und das Modell Canon MF3110 mit MF Toolbox.
  • Page 42 Sie aus. 7. Klicken Sie auf [OK]. Damit haben Sie den Computer für das Scannen per AXIS 1650 vorbereitet. Hinweis: Diese Schritte müssen nur vor dem ersten Scanvorgang vom Computer aus durchgeführt werden. Scanvorgang vom Canon-Gerät aus starten Wenn Sie per AXIS ScanClient eine Verbindung zwischen Computer und Scanner hergestellt haben, platzieren Sie das zu scannende Objekt auf der Scanfläche.
  • Page 43 Scanergebnisse zu kalibrieren. Drücken Sie wiederholt [Start], bis der Scanvorgang beginnt. Scanvorgang vom Computer aus beginnen Wenn Sie per AXIS ScanClient eine Verbindung zwischen Computer und Scanner hergestellt haben, platzieren Sie das zu scannende Objekt auf der Scanfläche. Starten Sie auf Ihrem Computer das Canon MF Toolbox –...
  • Page 44 • den Faxtreiber für Ihr MFP zu installieren • die Anschlusseinstellungen für die Faxfunktion zu konfigurieren Hinweise: • Die folgenden Informationen gelten für den AXIS 1650 mit Firmware-Version 2.10 oder höher. • Drucker und Druckerserver müssen entsprechend der AXIS 1650 Konfigurationsanleitung installi- ert worden sein.

  • Page 45: Contenuto Della Confezione

    AXIS 1650 Istruzioni di installazione AXIS 1650 Istruzioni di installazione Contenuto della confezione Verificare di disporre di tutti gli elementi elencati di seguito: Connettore Ethernet • Cavo di rete • Cavo USB Installazione del driver per la stampante Canon Importante: installare il driver della stampante in base alle istruzioni contenute nel manuale relativo alla periferica Canon utilizzata.
  • Page 46 1. Accertarsi che la periferica Canon sia spenta e scollegata e che l'alimentazione esterna di AXIS 1650 sia disconnessa. 2. Individuare il numero di serie nell'etichetta posta sulla base di AXIS 1650 e prenderne nota. Tale numero sarà necessario per configurare AXIS 1650.
  • Page 47 Collegare AXIS 1650 alla porta parallela della stampante, la porta LPT. facendo pressione sui fermi di bloccaggio. 4. Collegare AXIS 1650 al connettore Ethernet utilizzando un cavo di rete. 5. Accendere la periferica Canon e attendere che sia in modalità Ready (Pronto).
  • Page 48 • Fermo di plastica trasparente • Vite per il fissaggio a parete 1. Rimuovere il nastro adesivo e fissare AXIS 1650 al supporto di plastica. Si consiglia di fissare il supporto sul lato del logo AXIS di AXIS 1650. 2. Rimuovere il nastro adesivo e fissare il fermo di plastica alla periferica Canon.

  • Page 49: Assegnazione Dell'indirizzo Ip

    8. Verrà eseguita la diagnostica dei requisiti di sistema per verificare che siano sufficienti, fare clic su [Next] (Avanti). 9. Una volta completata l'installazione del software AXIS IP JumpStarter, selezionare Create a shortcut to AXIS IP JumpStarter on your desktop (Crea un collegamento a l'azione AXIS IP JumpStarter sul desktop).
  • Page 50 <non è specificata>, fare clic su [OK] e AXIS 1650 verrà visualizzato nell'elenco con l'indirizzo IP assegnato. 6. Per verificare che sia possibile accedere alle pagine Web di AXIS 1650, evidenziare AXIS 1650 nell'elenco e selezionare AXIS 1650 Istruzioni di installazione Server | Server Home Page (Home page del server).
  • Page 51 AXIS 1650 Istruzioni di installazione Installazione di AXIS CAPT Print Monitor Nota: prima di installare l'ultima versione di AXIS CAPT Print Monitor, disinstallare eventuali versioni precedenti. Nota: su Windows 2000/XP/Server 2003, CANON FAX-L400 può utilizzare la porta TCP/IP standard. Fare riferimento al manuale di installazione del server.
  • Page 52 Selezionare la periferica Canon, fare clic con il pulsante destro e selezionare Proprietà. Selezionare la scheda Porte. Selezionare [Aggiungi porta]. porta AXIS CAPT 2. Selezionare la [New Port] (Nuova porta). AXIS 1650 Istruzioni di installazione Stampanti. e fare clic su...
  • Page 53 Update Printer List (Aggiorna elenco 3. Fare clic su stampanti), se l'indirizzo IP assegnato a AXIS 1650 non è nell'elenco, immettere l'indirizzo IP manualmente. Fare clic su [OK]. Se è elencato, selezionare l'indirizzo IP e fare clic su [OK]. Printer Ports (Porte 4.
  • Page 54 Pagina 54 Installazione di AXIS ScanClient Se il dispositivo Canon dispone anche dello scanner, è possibile utilizzare AXIS 1650 come server di scanner. Nota: per proseguire, è necessario disporre di un ambiente di stampa funzionante e del software di scansione per la periferica Canon. Consultare il manuale della periferica Canon o le sezioni precedenti della presente Guida.
  • Page 55 Canon. Gli esempi di seguito riportati sono relativi a Windows XP e una Canon MF3110 con MF Toolbox. AXIS ScanClient aprirà un canale tra il computer e lo scanner. Il canale sarà aperto per un intervallo configurabile al fine di concedere il tempo di andare allo scanner e posizionare l'oggetto da acquisire sul piano di scansione.
  • Page 56 Nota: queste fasi sono necessarie prima di poter utilizzare lo scanner dal computer. Avvio di una scansione dal dispositivo Canon Una volta stabilita la connessione tra il computer e lo scanner con AXIS ScanClient, posizionare l'oggetto sul piano dello scanner.
  • Page 57 Premere ripetutamente [Start] (Avvio) fino all'avvio della scansione. Avvio di una scansione dal computer Una volta stabilita la connessione tra il computer e lo scanner con AXIS ScanClient, posizionare l'oggetto sul piano dello scanner. Sul computer, avviare il programma ricevente (ad Canon MF Toolbox —...

  • Page 58: Invio Di Fax

    • Configurare le impostazioni della porta per il fax Note: • le seguenti informazioni si applicano ad AXIS 1650 con versione del firmware 2.10 e superiore. • Assicurarsi che la stampante e il serve di stampa siano stati installati secondo le istruzioni di installazione di AXIS 1650.
  • Page 59 Conector de impresora LPT1 Indicador de red Conector de la fuente de alimentación externa Conector USB Indicador de alimentación • Pinza de montaje • Adaptador de alimentación • AXIS 1650 CD • Instrucciones de instalación de AXIS 1650 Página 59...
  • Page 60 Nombre del servidor de impresión 3. Conecte el AXIS 1650 al equipo Canon. Para que el procedimiento de conexión sea correcto, siga las instrucciones correspondientes a su equipo Canon que se describen a continuación. Nota: Para los equipos Canon compatibles con conexiones en paralelo y USB, seleccione uno de los siguientes procedimientos de conexión para conectar el AXIS 1650.
  • Page 61 4. Conecte el AXIS 1650 al conector Ethernet con un cable de red. 5. Active el equipo Canon y espere a que esté listo (“ready"). 6. Conecte el AXIS 1650 al conector de la fuente de alimentación externa con el adaptador de alimentación.
  • Page 62 • Pinza de plástico transparente • Tornillo de pared 1. Desprenda la cinta adhesiva y fije el AXIS 1650 al soporte de plástico. Se recomienda fijar el soporte al lado del AXIS 1650 que tienen el logotipo de AXIS. 2. Desprenda la cinta adhesiva y fije la pinza de plástico al equipo Canon.
  • Page 63 Haga click en [Next]. 9. Ahora se produce la instalación de AXIS IP JumpStarter. Una vez que haya finalizado, asegúrese de marcar la acción Haga click en [Next], después en [Finish].
  • Page 64 <blanco>), haga click en [OK] y el AXIS 1650 aparecerá en la lista con la dirección IP asignada. 6. Para verificar que tiene acceso a las páginas Web de AXIS 1650, marque el AXIS 1650 en Server | Server Home la lista y seleccione Address, a continuación...
  • Page 65 AXIS 1650 Instrucciones de instalación Instale AXIS CAPT Print Monitor Nota: Antes de instalar la última versión de AXIS CAPT Print Monitor, desinstale todas las versiones anteriores de AXIS CAPT Print Monitor. Nota: CANON FAX-L400 puede utilizar el puerto TCP/IP Estándar en el caso de Windows 2000/XP/Server 2003.
  • Page 66 Windows 2000 - Seleccione el equipo Canon, haga click con el botón derecho del ratón y seleccione Propiedades. Seleccione la ficha Puertos. Seleccione [Añadir puerto]. AXIS CAPT Port 2. Seleccione Impresoras. y haga click en [Nuevo puerto]. AXIS 1650 Instrucciones de instalación...
  • Page 67 Update Printer List, 3. Haga click en usted asignó a AXIS 1650 no está en la lista, ingrese manualmente la dirección IP. Haga clic en [OK]. Si está en la lista, seleccione la dirección IP y haga clik en [OK].
  • Page 68 Página 68 Instale AXIS ScanClient Si su equipo Canon también funciona como un escáner, Ud. puede utilizar su AXIS 1650 como un servidor de escáner. Nota: Antes de proseguir, debe tener un entorno de impresión que funcione y el software de escaneado para el equipo Canon instalado.
  • Page 69 Canon. Los ejemplos de esta sección muestran a Windows XP y una Canon MF3110 con MF Toolbox. AXIS ScanClient abrirá un canal entre su ordenador y el escáner. El canal estará abierto durante un período de tiempo configurable para que Ud. tenga tiempo de ir hasta el escáner y colocar el objeto a escanear en el lecho plano.
  • Page 70 Nota: Este procedimiento sólo es necesario antes del primer escaneado desde el ordenador. Inicio de un escaneado desde el equipo Canon Cuando Ud. haya establecido una conexión entre su ordenador y el escáner con AXIS ScanClient, coloque el objeto que va a escanear en el lecho plano del escáner.
  • Page 71 óptimos. Pulse [Start] varias veces hasta que se inicie el escaneado. Inicio de un escaneado desde su ordenador Cuando Ud. haya establecido una conexión entre su ordenador y el escáner con AXIS ScanClient, coloque el objeto que va a escanear en el lecho plano del escáner.
  • Page 72 Página 72 Si el AXIS 1650 está conectado a un equipo Canon multifuncional con posibilidades de fax, siga estas instrucciones para: • instalar el controlador de fax para su MFP • configurar los parámetros del puerto para el fax Notas: •...
  • Page 74 AXIS 1650 Set-up Instructions Rev.2.3 July 2007 Copyright © Axis Communications AB, 2004-2007 Part No. 29441...
