Einführung
Geehrter Kunde,
wir möchten Sie zum Erwerb Ihrer
neuen Lötstation gratulieren!
Mit dieser Wahl haben Sie sich für ein
Produkt entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt vereint.
Lesen Sie bitte die folgenden Anschluss- und
Bedienhinweise sorgfältig durch und befolgen Sie diese,
um in möglichst ungetrübten Genuss des Gerätes
zu kommen!
Leistungsmerkmale
•
ideal für Hobby-Elektronik, Schule, Werkstatt,
Service, Fertigung und Labor
•
komplett mit Lötkolbenablage und
Entlötkolben
•
LCD-Digital-Temperaturanzeige mit
Sollwert/Istwert-Anzeige
•
kompaktes, stabiles, schutzisoliertes
Gehäuse
•
elektronische Sensor-Temperatursteuerung
•
kurze Aufheizzeiten dank großzügig
dimensioniertem Netzteil
•
leistungsstarker 60 Watt Löt- und
Endlötkolben für einen weiten
Anwendungsbereich
•
exakte Temperatureinstellung in 1 Grad-
Schritten über Tasten
•
Temperatur-Einstellbereich 150...480°C
•
optische und akustische Fehlermeldung im
Falle einer Betriebsstörung
Anwendung:
Die leichte Handhabung und die kurzen Aufheizzeiten können gelegentlich zum sorglosen Umgang mit der
Lötstation führen. Hiervor sei jedoch nachdrücklich gewarnt! Um einen gefahrlosen Lötbetrieb für den Anwender
zu gewährleisten, und die Lötstation vor Beschädigungen zu schützen, müssen die Sicherheitshinweise und
Warnvermerke in dieser Bedienungsanleitung, sowie die geltenden VDE-Bestimmungen bei allen Lötarbeiten
genau eingehalten werden.
Sicherheitshinweise
•
Die Lötstation darf nur benutzt werden: zum Löten/Entlöten von elektrischen und elektronischen
Komponenten in gedruckten Schaltungen und Modulen; zum Verzinnen von Leiterbahnen und
Kabelenden
•
Die Lötstation darf auf keinen Fall benutzt werden: zum Erhitzen von Flüssigkeiten (Wasser, Laugen,
Lösemittel.) oder Kunststoffteilen (Bildung giftiger Dämpfe; Brandgefahr)!
•
Die Lötstation darf nur benutzt werden, wenn ein sicherer Betrieb gewährleistet ist. In den folgenden
Fällen ist ein sicherer Betrieb der Lötstation nicht zu erwarten:
-
sichtbare Schäden (z. B. Isolationsfehler, Gehäusebruch)
Bedienungsanleitung

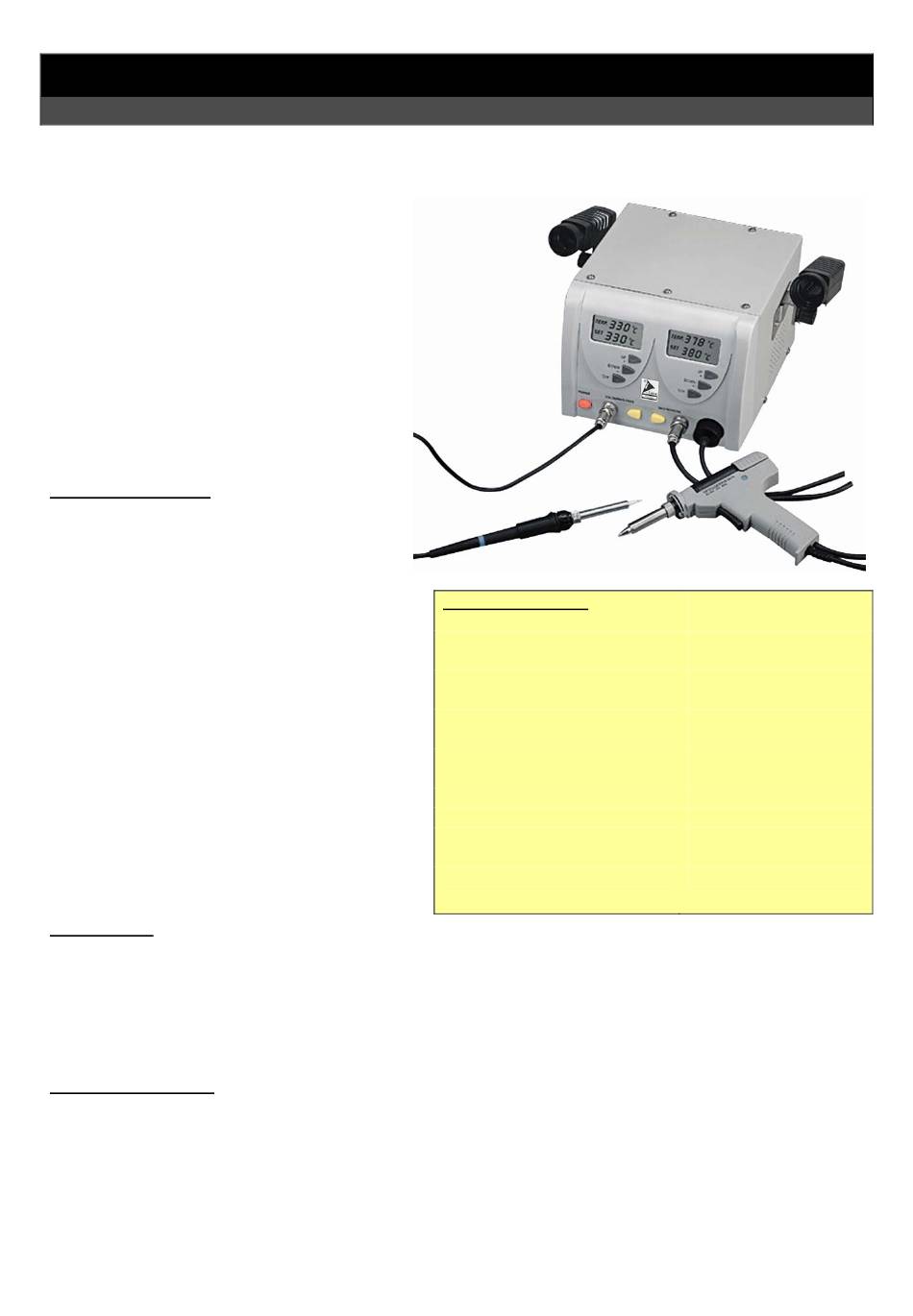

Digitales Lötcenter McVoice „Digital 917"
Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Technische Daten
Modell
Versorgungsspannung
Leistungsaufnahme
Hauptsicherung
Lötkolbenspannung
Temperaturbereich Lötkolben
Lötleistung Kolben/Entlötkolben
Heizkörper
Entlötkolben Spannung
Saugkraft
Temperaturbereich
Abmessungen/Gewicht:
540-166
D-917
230V/50Hz
60W + 80W
3A
24VAC
160°C – 480°C
60W/80W
Keramik
24VAC
0,8 Bar
160°C – 480°C
235x225x173mm 4,1Kg
Advertisement
Related Manuals for WJG McVoice Digital 917
Summary of Contents for WJG McVoice Digital 917
- Page 1 Die Lötstation darf nur benutzt werden, wenn ein sicherer Betrieb gewährleistet ist. In den folgenden Fällen ist ein sicherer Betrieb der Lötstation nicht zu erwarten: sichtbare Schäden (z. B. Isolationsfehler, Gehäusebruch) Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Page 2 4 Transport-Sicherungsschrauben entfernt werden. Falls diese nicht entfernt werden führ dies zur Beschädigung der Lötstation. Bitte beachten Sie dass das Gerät nur nach Abschaltung des Hauptschalters und anschließender Abkühlung unbeaufsichtigt bleiben kann. Fassen Sie die Metallteile niemals an. Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Page 3: Elektrische Anschlüsse
Fehleranzeige „Error“ im Display. Zusätzlich gibt der integrierte Piezosummer hierbei ein akustisches Warnsignal ab. In diesem Fall muss die Lötstation sofort ausgeschaltet, vom Netz getrennt, und auf mögliche Störungsursachen kontrolliert werden. Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Page 4 Film auf der Lötspitze zerfließen. • Um einen problemlosen Betrieb zu gewährleisten reinigen Sie bitte die Lötzinnauffangeinheit regelmäßig! • Sollte der Ansaugkanal verstopft sein nutzen Sie bitte die beiliegenden Drahtstifte nach Aufheizen des Entlötkolbens. Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
- Page 5 A defected station should not be used further, it should be disconnected at once, and should be saved of a further use. The system should be repaired only by certified personal. Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
-
Page 6: Temperature Adjustment
• Connect the irons with the station. Put in the plug and turn the safety-nut clockwise to fix it. • Put in the 230V plug into a 230V source before switch on. The system is now ready to use. Temperature Adjustment Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung... - Page 7 • To achieve a long good result, please clean the tin-absorber in continuous time-slice. • If the desoldering-tip is congested please use the included cleaning-wire. Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung...
