KNOBLOCH DF1010 Mounting Instructions

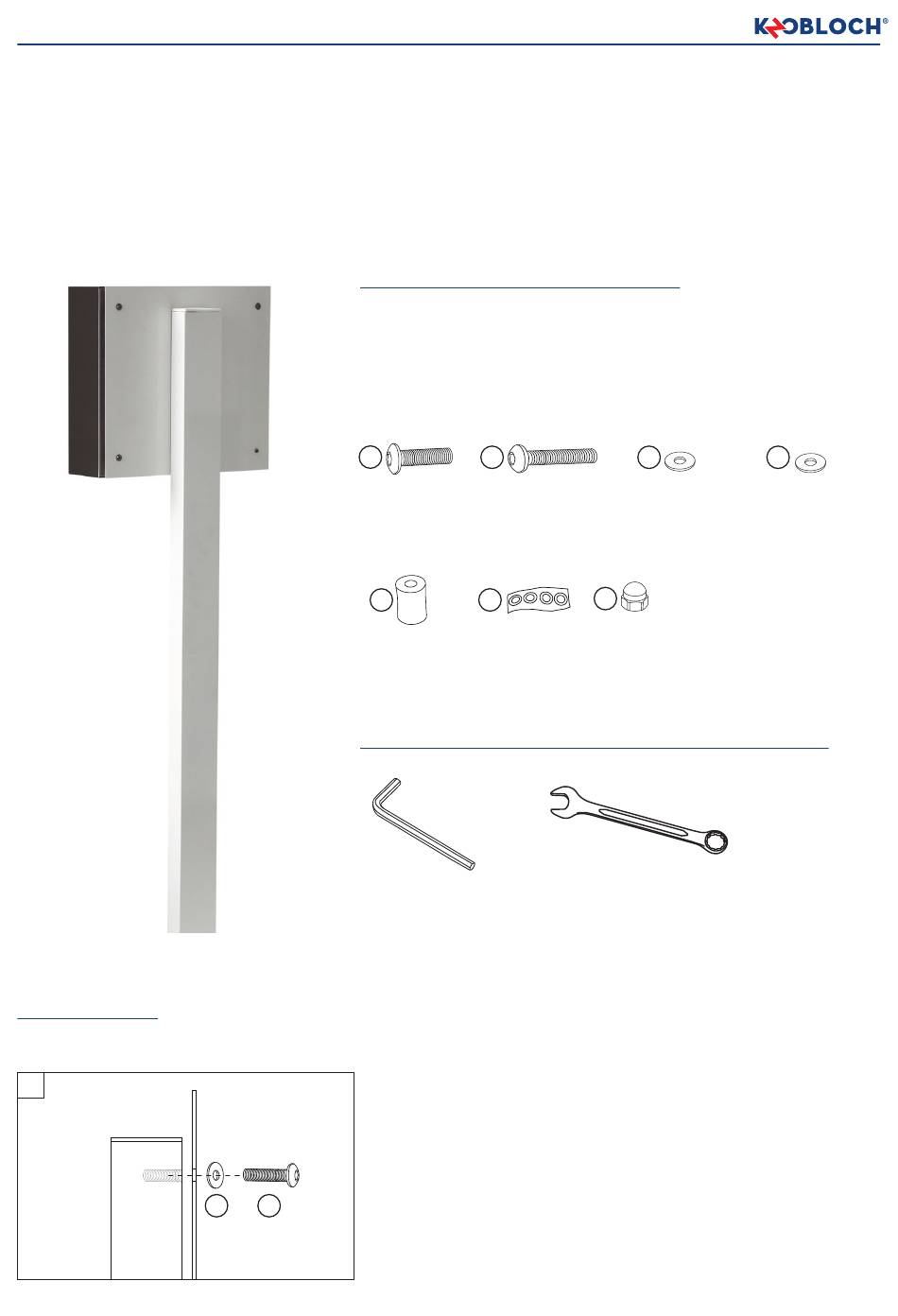

MONTAGEANLEITUNG / MOUNTING INSTRUCTIONS
Universalfreistellung DF1010
Universal Stand DF1010
MONTAGE / MOUNTING
Wir empfehlen die Montage mit zwei Personen durchzuführen. / We recommend to mount the mailbox to the stand together with a second person.
1
Standsäule /
Stand
MITGELIEFERTES ZUBEHÖR / INCLUDED ACCESSORIES
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und ein-
wandfreien Zustand. Bei Schäden, die während der Montage auftreten, können wir Ihnen
keinen Garantieanspruch zugestehen. / Please check delivery before you start mounting.
Everything has to be complete and in a faultless condition. We are not liable for damages
resulting from mounting.
1
Schraube M4x10 /
Screw M4x10
4 x / 8 x*
Distanzhülse /
Spacer sleeves
* mit Zeitungsfach / with newspaper holder
WAS SIE ZUR MONTAGE NOCH BENÖTIGEN / WHAT YOU NEED FOR MOUNTING
Inbusschlüssel 2,5
(Lieferung beiliegend)/
Allen key 2,5
(contained in delivery)
Adapterplatte/
Adapter plate
3 1
4 x 4 x / 8 x*
2
Schraube M4x25 /
Screw M4x25
4 x / 8 x*
5 6
Klebepads /
Adhesive pad
Adapterplatte mittels Inbusschlüssel an Standsäule schrauben. Dazu je Bohrloch
eine Schraube M4x10 (1) und eine Unterlegscheibe (3) verwenden. / Screw the
adapter plate with the allen key to the stand. Therefore, use a screw M4x10 (1) and a
washer (3) for each mounting hole.
12 x / 20 x*
3
Unterlegscheibe /
Washer
4 x / 8 x*
7
Hutmutter /
Cap nut
Schraubenschlüssel 7 /
Screw-wrench 7
30728-001
4 x / 8 x*
4
Dichtscheibe /
Sealing shim
