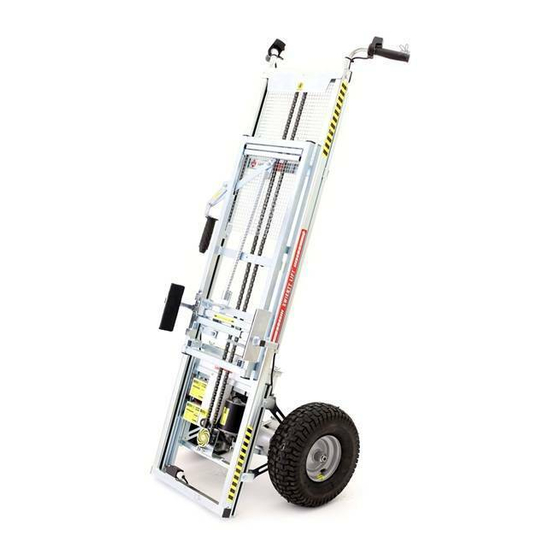

KAPTARLIFT AWD PROFESSIONAL User Manual
Hide thumbs Also See for AWD PROFESSIONAL:

Advertisement

Quick Links

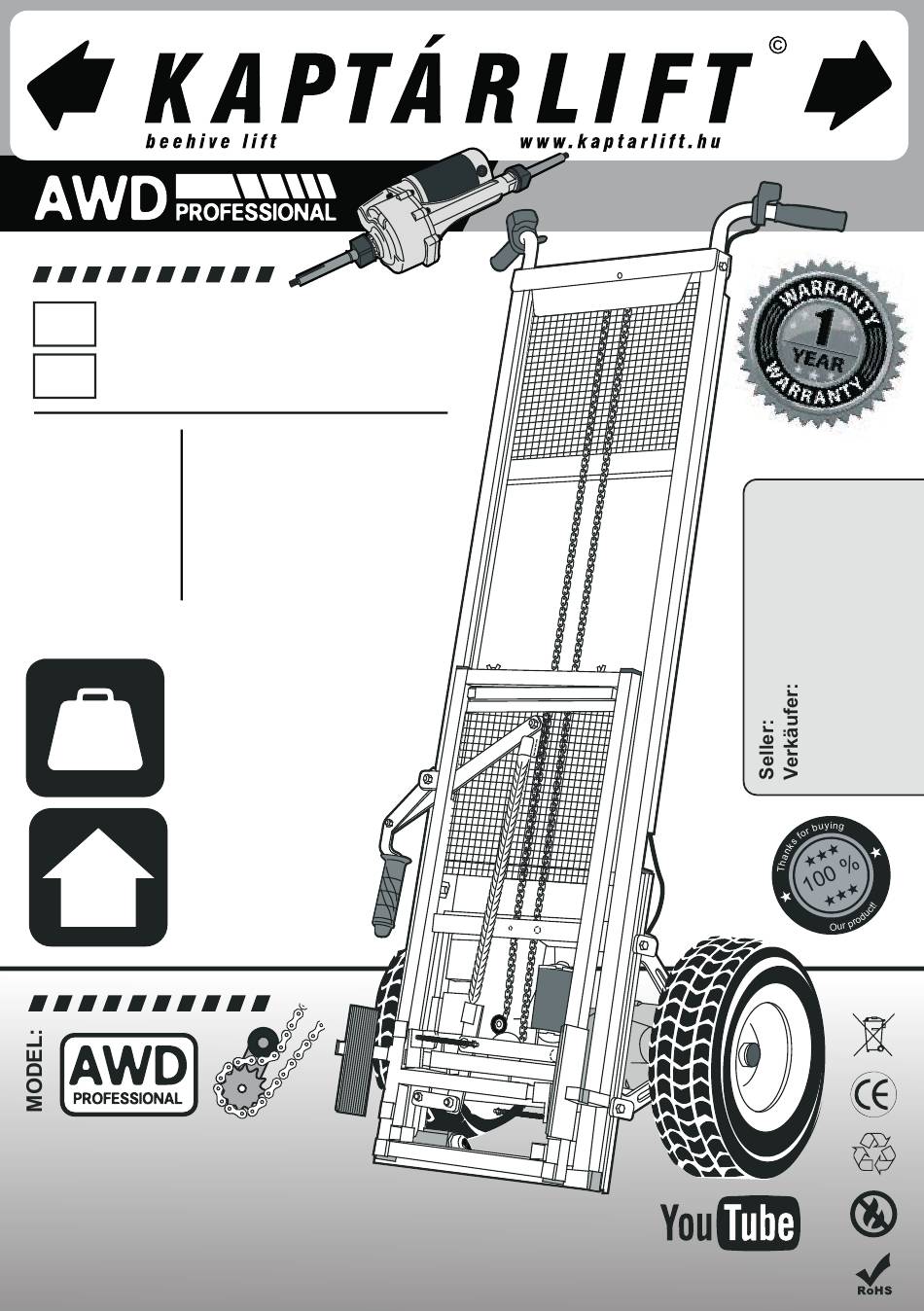

USER MANUAL
EN
DE
BENUTZERHANDBUCH
Overview
Überblick
Parts
Teile
Settings
Einstellingen
Usage
Verwendungszweck
Guarantee
Garantie
Maximum lifting
weight is 100 kg.
MAX
Maximale
100 Kg
Tragfähigkeit
100 kg.
Maximum lifting
height is 107 cm.
MAX
107 cm
Maximale Hubhöhe
ist 107cm.
Maximum clamping size: 70 cm!
Maximale Klemmbreite: 70cm!
Can be used for styropor and wooden hives!
Kann für Styropor und Holzbeuten verwendet werden!
Check out our promotion film on YouTube!
Schauen Sie sich unsere Werbefilm auf YouTube an!
Copyright © 2019 AWD Professional Kaptarlift. All rights reserved.
Keyword: Kaptarlift
Stichwort: Kaptárlift
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AWD PROFESSIONAL and is the answer not in the manual?

Questions and answers

Summary of Contents for KAPTARLIFT AWD PROFESSIONAL

  • Page 1 Can be used for styropor and wooden hives! Kann für Styropor und Holzbeuten verwendet werden! Check out our promotion film on YouTube! Schauen Sie sich unsere Werbefilm auf YouTube an! Keyword: Kaptarlift Stichwort: Kaptárlift Copyright © 2019 AWD Professional Kaptarlift. All rights reserved.
  • Page 2 WARNINGS! WARNHINWEISE! This lift has been developed for beehives only! Any other kind of lifting can causes dam- age. Maximum lifting weight is 100 kg. It can be used for polystyrene and wooden hives! Dieser Lift wurde nur für Bienen Beuten entwickelt! Jede andere Art des Anhe- 100 KG bens kann Schäden verursachen.
  • Page 3: Table Of Contents

    uSeR MANuAl BENUTZERHANDBUCH Overwiev Überblick Overwiev Überblick Battery fitting Batterieanschluss On / Off An / Aus Gripping handle usage Klemmgriff Nutzung Gripping handle usage Klemmgriff Nutzung Steuerung controls Laden charging Rad entfernen Wheel remove Anhebe Ketteneinstellung chain setting for lifting useful tips Nützliche Tipps Self lifting...
  • Page 4: Overwiev

    OveRvIeW ÜBERBLICK hANdle / GRIFF up lIMIT SWITch / AUTOMATISCHER SICHER- HEITSSCHALTER, OBEN up SpROcKeT / OBERE KETTE RITZEL SAefTY GRId / SICHERHEITSGITTER chAIN / KETTEN Sled / SCHLITTEN fORK-lIfT / GABELSTAPLER TeNSION SpRING / SPANNUNGSFEDER fIXING hANdle / KLEMMGRIFF hANd pROTecTION (dON’T ReMOve!) / HANDSCHUTZ...
  • Page 5: Overwiev

    OveRvIeW ÜBERBLICK fRONT vIeW fuSe 25 A VORDERANSICHT SICHERUNG 25 A BATTeRY / BATTERIE cONTROlleRS / STEUERUNG cOveR / ABDECKUNG lIfTING GeAR / HUBZAHNRAD lIfTeR dRIve / ANTRIEBMOTOR ANHEBEN dOWN lIMIT SWITch / AUTOMATISCHER SICHERHEITSSCHALTER, UNTEN TRANSAXle WITh MOTOR / TRANSAXLESGETRIEBE MIT MOTOR BAcK vIeW RÜCKANSICHT...
  • Page 6: Battery Fitting

    BATTeRY fITTING BATTERIEANSCHLUSS AlWAYS chARGe The BATTeRY BefORe uSING IT! LADEN SIE DIE BATTERIE IMMER AUF, BEVOR SIE SIE BENUTZEN! cORRecT cONNecTOR pOSITION RICHTIGE POSITION DES STECKERS BAcK vIeW RÜCKANSICHT Battery Batterie ON / Off AN / AUS SWITch / SCHALTER...
  • Page 7: Gripping Handle Usage

    fIXING ANd GRIppING hANdle uSAGe KLEMMGRIFF UND GRIFFKLAMMER VERWENDUNG GRIppING hANdle uSAGe GRIFFKLAMMER NUTZUNG TOOTh dAMAGe MINIMUM 3 CM ZAHNSCHÄDEN TeXT MuST AlWAYS fAce upWARdS! TEXT MUSS IMMER NACH OBEN ZEIGEN! dO NOT fORce GRIppeRS WheN hANdle IS dOWN! vulcANIzed plAITed RuBBeR SuRfAce DRÜCKEN SIE NICHT DIE KLAMMER ZUSAMMEN, OBERFLÄCHE VULCANISIERTEM GUMMI WENN DER KLEMMGRIFF NACH UNTEN IST!
  • Page 8: Gripping Handle Usage

    cORRecT lIfTING pOSITION RICHTIGE HUBPOSITION Before lifting, you have to make sure that the clamps are properly clamped to the hive. Only move the clamps, if the fixing handle is up. Vor dem Anheben müssen Sie sicherstellen das die Klammer richtig am Beute anliegen. Die Klammer nur zusammenstoßen, wenn der Klemmgriff nach oben ist.
  • Page 9: Controls

    cONTROlS STEUERUNG BeedRIve / FAHREN ReveRSe / RÜCKWÄRTSGANG 1. STOp/ HALT 2. vARIABle Speed cONTROl / VARIABLE GESCHWINDIGKEITS- REGELUNG TO INcReASe Speed puSh fuRTheR dOWN DRÜCKEN SIE WEITER NACH UNTEN, UM DIE dRIve Wheel / ANTRIEBSRAD GESCHWINDIGKEIT ZU ERHÖHEN TO ReveRSe dIRecTION puSh BuTTON DRÜCKEN SIE DIE TASTE, FÜR RÜCKWÄRTSGANG lIfTeRdRIve / HEBEN up / dOWN...
  • Page 10: Charging

    chARGING LADEN uSA 115 v EU 230 V lIThIuM ION BATTeRY! LITHIUM ION BATTERIE! ONlY uSe OWN lIThIuM ION chARGeR! NUR ORIGINAL LITHUM-IONEN-LADE- GERÄT VERWENDEN Wheel chANGe RADWECHSEL dIASSeMBlING 1. Wheel NuT / RADMUTTER DEMONTAGE 2. ScReW WASheR / SCHRAUBEN- SCHEIBE 3.
  • Page 11: Chain Setting For Lifting

    chAIN SeTTING fOR lIfTING KETTENEINSTELLUNG ZUM ANHEBEN 2. YOu hAve TO lOOSeN The 1. puSh The chAIN TeNSION WITh ScReWS ON BOTh SIdeS ScReWdRIveR 2. SIE MÜSSEN DIE SCHRAUBEN 1. DRÜCKEN SIE DIE KETTENSPANNUNG AN BEIDEN SEITEN LÖSEN MIT EINEM SCHRAUBENDREHER TuRN Off The uNIT BefORe SeTTING! / SCHALTEN SIE DAS GERÄT...
  • Page 12: Useful Tips

    uSeful TIpS NÜTZLICHE TIPPS WING NuT FLÜGELMUTTER fRONT vIeW VORDERANSICHT fORK-lIfT SeTup GABELSTAPLER KONFIGU- RATION 60 KG ROllING fORK ROLLGABEL Self lIfTING lOAdING ONTO The lORRY SELBSTHEBEN LADEN AUF DEN LKW 180˚...
  • Page 13: Screw Gaps

    TOp vIeW ScReW GApS OBENANSICHT 1 mm! SCHRAUBLÖCHER 1 mm! MAINTeNANce WARTUNG 2 Bar OpTIMAl Wheel pReSSuRe OPTIMALER RADDRUCK...
  • Page 14: Maintenance

    Keep IN A dRY STORAGe SpAce IN TROCKENEN RÄUMEN AUFBEWAHREN uppeR SpROcKeT luBRIcATION OBERE KETTE RITZEL SCHMIERUNG RAIl luBRIcATION SCHIENENSCHMIERUNG lOWeR SpROcKeT luBRIcATION UNTERE KETTE RITZEL SCHMIE- RUNG...
  • Page 15: Summary

    - VERY GOOD MOTION ON THE GROUND AND SANDY TERRAIN - SEHR GUTE BEWEGUNG AUF DEM BODEN UND SANDIGEN GEBIET - THE PROTECTION CLASS OF THE KAPTARLIFT IS IP44. - DIE SCHUTZKLASSE DES KAPTARLIFT IST IP44 - SURFACE WITH GALVANIZED...
  • Page 16: Dimensions

    dIMeNSIONS 54 Kg WeIGhT MASSE GEWICHT 1670...
  • Page 17: Parameters

    IP 44 pARAMeTeRS - MOST WIReS, SleNdeR ScReWS, lARGe ANTS eTc. PARAMETER - SpRAYING WATeR - KABEL, SLENDER-SCHRAUBEN, GROSSE USW. - SPRÜHEN VON WASSER TOp Speed / MAXIMALE GESCHWINDIGKEIT 6,5 KM/H RuNNING TIMe / ARBEITSZEIT 4 hOuRS / STUNDEN chARGING TIMe / LADEZEIT 6 HOURS / STUNDEN lIfTING heIGhT / HUBHÖHE 107 cM...
  • Page 18: Guarantee

    GuARANTee GARANTIE TYpe / TYp: NuMBeR / NuMMeR: WARRANTY peRIOd / JÓTÁllÁS IdeJe: dATe Of puRchASe / KAufdATuM: SelleR Of SIGNATuRe / STAMp / STeMpel: uNTeRSchRIfT deR veRKAufeR: NOTe NOTIZEN...
  • Page 20 Offizieller Vertreter in Deutschland www.imkereibedarf-bienenweber.de copyright © 2020 Kaptarlift. All rights reserved.
