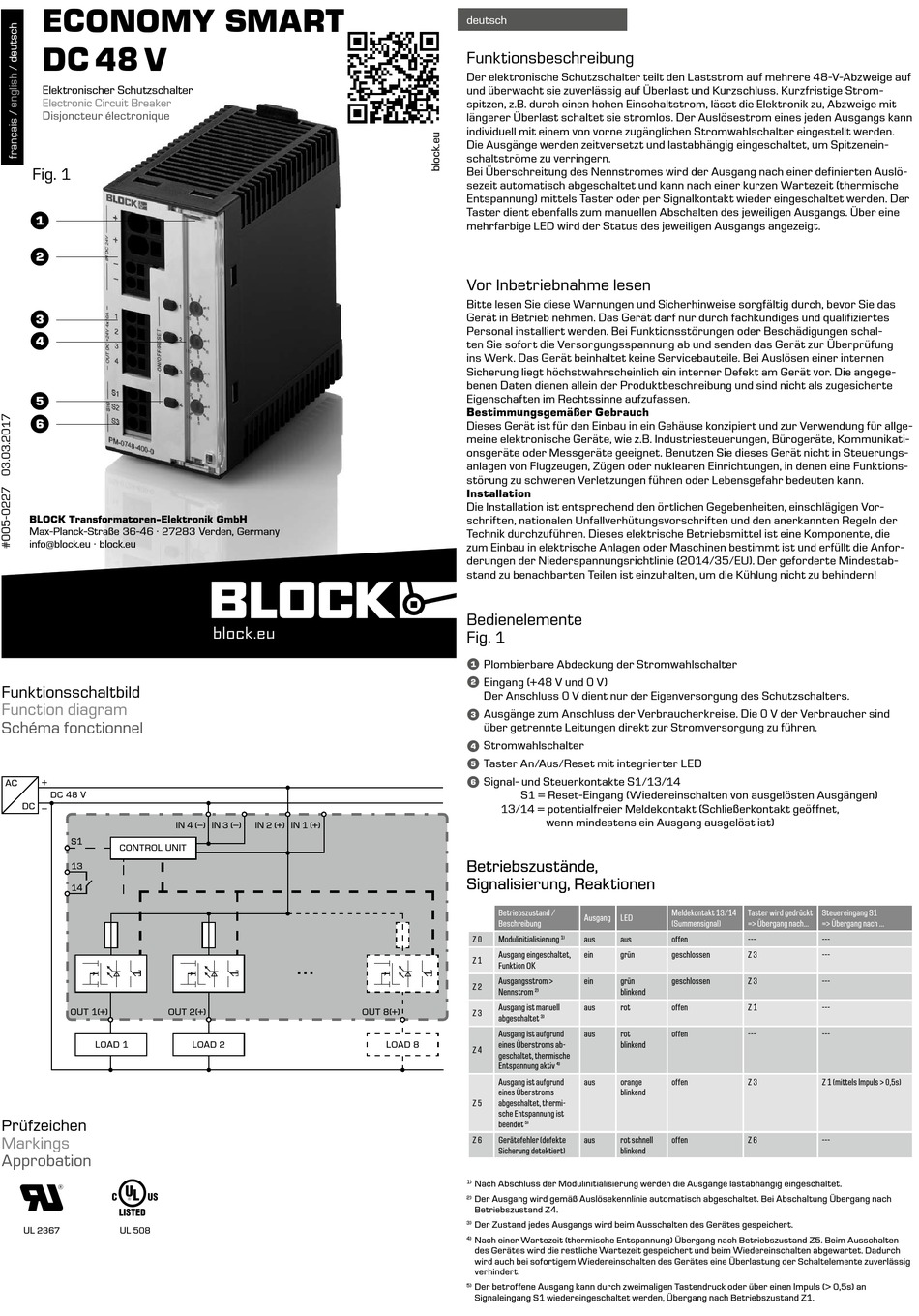

Block ECONOMY SMART Quick Start Manual

ECONOMY SMART
DC 48 V
Elektronischer Schutzschalter
Electronic Circuit Breaker
Disjoncteur électronique

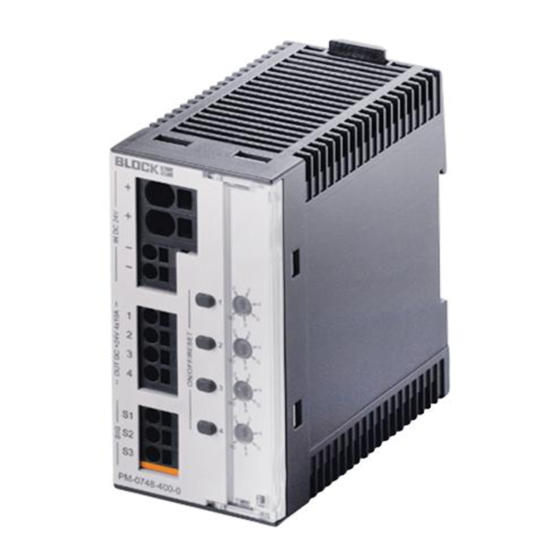

Fig. 1
1
2
3
4
5
6
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46 . 27283 Verden, Germany
info@block.eu . block.eu
Funktionsschaltbild
Function diagram
Schéma fonctionnel
+
AC
DC 48 V
DC
–
S1
CONTROL UNIT
13
14
OUT 1(+) OUT 2(+)
LOAD 1
Prüfzeichen
Markings
Approbation
U o
UL 2367 UL 508
block.eu
IN 4 (–) IN 3 (–) IN 2 (+) IN 1 (+)
...
LOAD 2
deutsch
Funktionsbeschreibung
Der elektronische Schutzschalter teilt den Laststrom auf mehrere 48-V-Abzweige auf
und überwacht sie zuverlässig auf Überlast und Kurzschluss. Kurzfristige Strom-
spitzen, z.B. durch einen hohen Einschaltstrom, lässt die Elektronik zu, Abzweige mit
längerer Überlast schaltet sie stromlos. Der Auslösestrom eines jeden Ausgangs kann
individuell mit einem von vorne zugänglichen Stromwahlschalter eingestellt werden.
Die Ausgänge werden zeitversetzt und lastabhängig eingeschaltet, um Spitzenein-
schaltströme zu verringern.
Bei Überschreitung des Nennstromes wird der Ausgang nach einer definierten Auslö-
sezeit automatisch abgeschaltet und kann nach einer kurzen Wartezeit (thermische
Entspannung) mittels Taster oder per Signalkontakt wieder eingeschaltet werden. Der
Taster dient ebenfalls zum manuellen Abschalten des jeweiligen Ausgangs. Über eine
mehrfarbige LED wird der Status des jeweiligen Ausgangs angezeigt.
Vor Inbetriebnahme lesen
Bitte lesen Sie diese Warnungen und Sicherhinweise sorgfältig durch, bevor Sie das
Gerät in Betrieb nehmen. Das Gerät darf nur durch fachkundiges und qualifiziertes
Personal installiert werden. Bei Funktionsstörungen oder Beschädigungen schal-
ten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Überprüfung
ins Werk. Das Gerät beinhaltet keine Servicebauteile. Bei Auslösen einer internen
Sicherung liegt höchstwahrscheinlich ein interner Defekt am Gerät vor. Die angege-
benen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte
Eigenschaften im Rechtssinne aufzufassen.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist für den Einbau in ein Gehäuse konzipiert und zur Verwendung für allge-
meine elektronische Geräte, wie z.B. Industriesteuerungen, Bürogeräte, Kommunikati-
onsgeräte oder Messgeräte geeignet. Benutzen Sie dieses Gerät nicht in Steuerungs-
anlagen von Flugzeugen, Zügen oder nuklearen Einrichtungen, in denen eine Funktions-
störung zu schweren Verletzungen führen oder Lebensgefahr bedeuten kann.
Installation
Die Installation ist entsprechend den örtlichen Gegebenheiten, einschlägigen Vor-
schriften, nationalen Unfallverhütungsvorschriften und den anerkannten Regeln der
Technik durchzuführen. Dieses elektrische Betriebsmittel ist eine Komponente, die
zum Einbau in elektrische Anlagen oder Maschinen bestimmt ist und erfüllt die Anfor-
derungen der Niederspannungsrichtlinie (2014/35/EU). Der geforderte Mindestab-
stand zu benachbarten Teilen ist einzuhalten, um die Kühlung nicht zu behindern!
Bedienelemente
Fig. 1
1
Plombierbare Abdeckung der Stromwahlschalter
2
Eingang (+48 V und 0 V)
Der Anschluss 0 V dient nur der Eigenversorgung des Schutzschalters.
3
Ausgänge zum Anschluss der Verbraucherkreise. Die 0 V der Verbraucher sind
über getrennte Leitungen direkt zur Stromversorgung zu führen.
4
Stromwahlschalter
5
Taster An/Aus/Reset mit integrierter LED
6
Signal- und Steuerkontakte S1/13/14
S1 = Reset-Eingang (Wiedereinschalten von ausgelösten Ausgängen)
13/14 = potentialfreier Meldekontakt (Schließerkontakt geöffnet,
Betriebszustände, Betriebszustände,
Signalisierung, Reaktionen Signalisierung, Reaktionen
Betriebszustand /
Beschreibung
Z 0 Modulinitialisierung
Ausgang eingeschaltet,
Z 1
Funktion OK
Ausgangsstrom >
Z 2
Nennstrom
2)
Ausgang ist manuell
OUT 8(+)
Z 3
abgeschaltet
Ausgang ist aufgrund
LOAD 8 eines Überstroms ab-
Z 4
geschaltet, thermische
Entspannung aktiv
Ausgang ist aufgrund
eines Überstroms
Z 5 abgeschaltet, thermi-
sche Entspannung ist
beendet 5)
Z 6 Gerätefehler (defekte
Sicherung detektiert)
1) Nach Abschluss der Modulinitialisierung werden die Ausgänge lastabhängig eingeschaltet.
Der Ausgang wird gemäß Auslösekennlinie automatisch abgeschaltet. Bei Abschaltung Übergang nach
2)
Betriebszustand Z4.
3) Der Zustand jedes Ausgangs wird beim Ausschalten des Gerätes gespeichert.
4) Nach einer Wartezeit (thermische Entspannung) Übergang nach Betriebszustand Z5. Beim Ausschalten
des Gerätes wird die restliche Wartezeit gespeichert und beim Wiedereinschalten abgewartet. Dadurch
wird auch bei sofortigem Wiedereinschalten des Gerätes eine Überlastung der Schaltelemente zuverlässig
verhindert.
Der betroffene Ausgang kann durch zweimaligen Tastendruck oder über einen Impuls (> 0,5s) an
5)
Signaleingang S1 wiedereingeschaltet werden, Übergang nach Betriebszustand Z1.
wenn mindestens ein Ausgang ausgelöst ist)
Meldekontakt 13/14
Ausgang LED
(Summensignal)
1) aus aus offen
ein grün geschlossen
ein grün geschlossen
blinkend
aus rot offen
3)
aus rot offen
blinkend
4)
aus orange offen
blinkend
aus rot schnell offen
blinkend
Taster wird gedrückt Steuereingang S1
=> Übergang nach... => Übergang nach ...
--- ---
Z 3 ---
Z 3 ---
Z 1 ---
--- ---
Z 3 Z 1 (mittels Impuls > 0,5s)
Z 6 ---
