Summary of Contents for Whispbar K506W

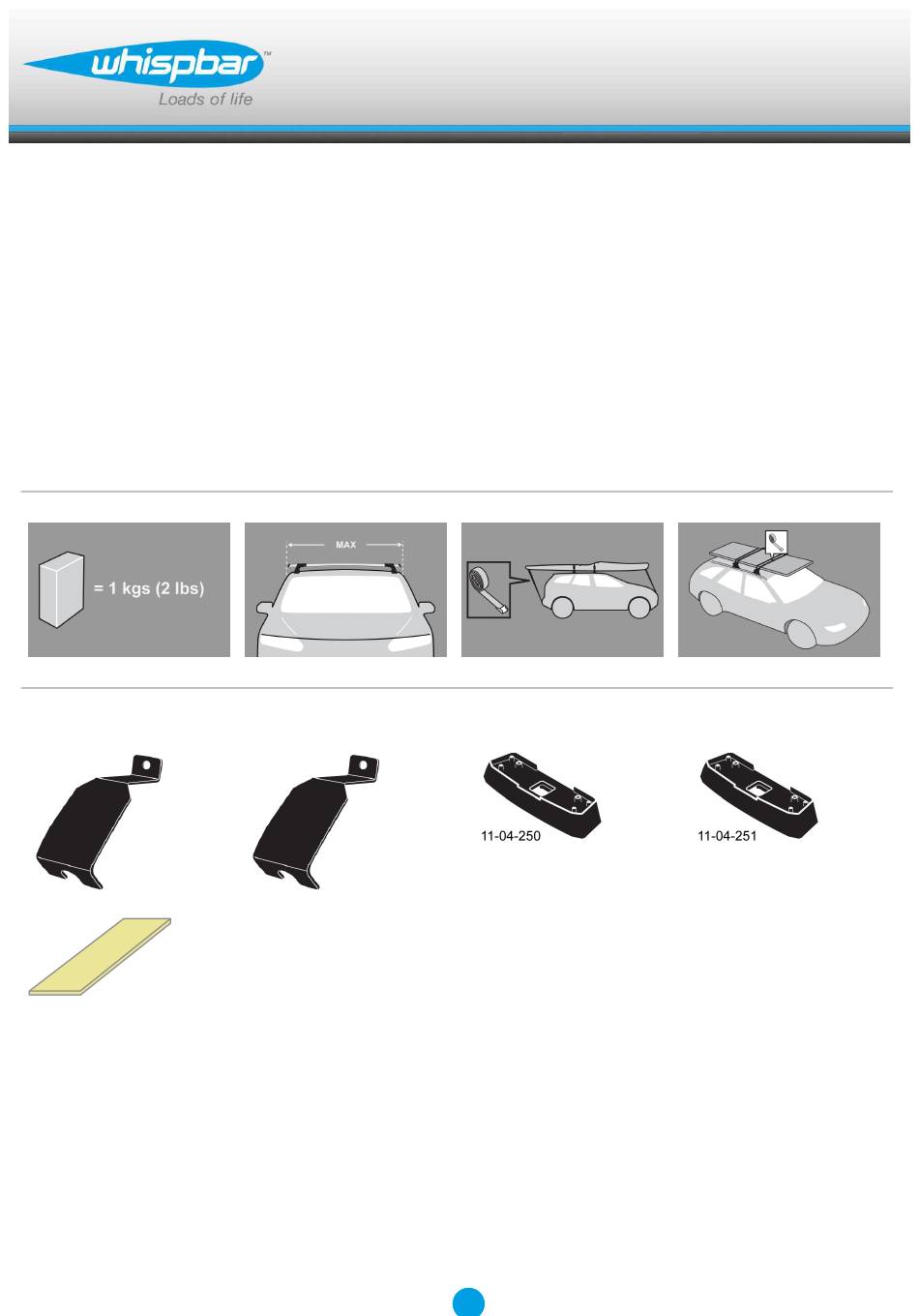

- Page 1 K506W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 5D...
- Page 2 Fitting Kit K506W MAX kgs (lbs) Audi A5 Sportback, 5dr Coupe 09-16 75 kgs (165 lbs) 75 kgs (165 lbs) A5 Sportback, 5dr Coupe 09-16 75 kgs (165 lbs) 75 kgs (165 lbs) A5 Sportback, 5dr Coupe 09-16 75 kgs (165 lbs)
- Page 3 Fitting Kit K506W A5 Sportback, 5dr Coupe 09-16 (NZ) -300mm 400mm 895mm 870mm -11 -13/16ths" 15 3/4ths" 35 1/4ths" 34 1/4ths" A5 Sportback, 5dr Coupe 09-16 (ZA) -300mm 400mm 895mm 870mm -11 -13/16ths" 15 3/4ths" 35 1/4ths" 34 1/4ths" A5 Sportback, 5dr Coupe 09-16 (EU)
- Page 4 Fitting Kit K506W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
- Page 5 Fitting Kit K506W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
- Page 6 Fitting Kit K506W Remove locking screw. Apply protective strip as shown. Trim if required. Cut protective strip as shown.
- Page 7 Fitting Kit K506W It is important to put the clamps in the correct position on the vehicle. Letters refer to the part numbers stamped on clamps. Clamp Part Number: A = 688A B = 689A Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example;...
- Page 8 Fitting Kit K506W It is important to put the pads in the correct position on the vehicle. Letters refer to the pad part numbers and position. Pad Part Number: A = 11-04-250 B = 11-04-251 Fit rubber pads (supplied with fitting kit) to foot.
- Page 9 Fitting Kit K506W Clamps onto anchor points under rubber door frame mouldings The rubber seal must be peeled back from the vehicle body to allow the clamp to be inserted between the vehicle body and the rubber seal. Fitment Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 1/2") (unless otherwise stated).
- Page 10 Fitting Kit K506W Press adjusting screw to adjust the leg positions on the crossbar. Tighten adjusting screw to 5 Nm (3.7 ft lb) hand tight. Tighten locking screw on both legs evenly.
- Page 11 Fitting Kit K506W Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
- Page 12 Fitting Kit K506W Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
- Page 13 Fitting Kit K506W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 14 Fitting Kit K506W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 15 Fitting Kit K506W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 16 Fitting Kit K506W Odręć śrubę zabezpieczającą. Nałożyć pasek ochronny, jak pokazano. Zabezpiecz tśmą. Przytnij taśmę zabezpieczającą jak na rysunku.
- Page 17 Fitting Kit K506W Bardzo ważne jest aby umieścić łapy w odpowiednich miejscach na dachu samochodu Litery odnoszą się do oznakowań na łapkach Numer łapy: A = 688A B = 689A Doczep łapki do kitu. Uwaga: Na łapkach umieszczona jest informacja odnośnie ich rozmieszczenia.
- Page 18 Fitting Kit K506W Bardzo ważne jest aby umieścić podkładek w odpowiednich miejscach na dachu samochodu Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Rozmieszczenie podkładek: A = 11-04-250 B = 11-04-251 Nałóż gumowe podkładki na stopę. Podkładki mogą różnić się kształtem.
- Page 19 Fitting Kit K506W Mocowanie w punktach fabrycznych pod uszczelką drzwi Odsuń uszczelkę tak aby umieścić łapkę między karoserią a gumą. Montaż Umieść belki na dachu. Zalecana odległość między belkami wynosi 700mm. Czytać na z przodu instrukcji znajdziesz specyfikacje dla twojego samochodu.
- Page 20 Fitting Kit K506W Dokręcając śrubę dopasuj stopę do belki. Dokręć z siłą 5 Nm / 3.7 ft lb. Dokręć śruby na każdej stopie.
- Page 21 Fitting Kit K506W Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza. UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
- Page 22 Fitting Kit K506W Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów.
- Page 23 Fitting Kit K506W Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Products, Inc. 4101 Kruse Way, Lake Oswego, OR 97035 www.whispbar.info.pl Yakima Europe Coöperatief U.A. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 2080 81425 www.whispbar.eu www.whispbar.info.pl Yakima Products, Inc.
