Assembly And Installation Instructions
LEAVE THESE INSTRUCTIONS WITH THE OWNER.
Listed Vented Decorative Gas Appliance
FOR YOUR SAFETY
Do not store or use
gasoline or other
fl ammable vapors
and liquids in the
vicinity of this
or any other
appliance.
WARNING: Improper installation, adjustment, alteration, service or mainte-
nance can cause injury or property damage. Refer to this manual. For as-
sistance or additional information consult a qualifi ed installer; service agency
or the gas supplier.
Do not use this appliance if any part has been under water. Immediately call
a qualifi ed service technician to inspect the heater and replace any part of
the control system and any gas control that has been under water.
ANSI Z21.50
CSA 2.22 -2014
Open Windows
Do not try to light any appliance.
Do not touch any electrical switch; do not use
any phone in your building.
Immediately call your gas supplier from a
neighbor's phone. Follow the gas supplier's
instructions.
If you cannot reach your gas supplier; call the
fi re department.
This appliance is not for use with glass doors.

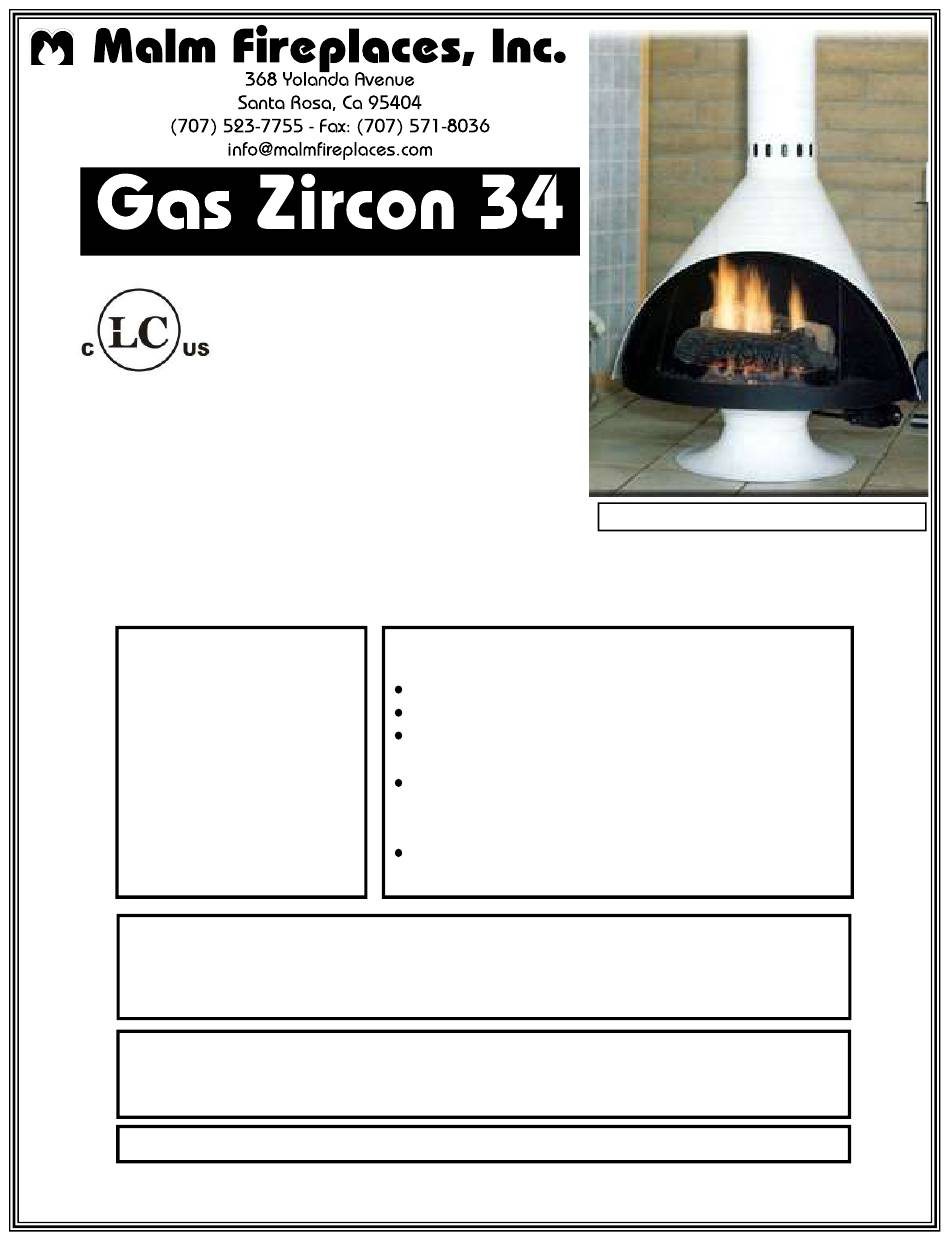

Shown with optional porcelain base.
FOR YOUR SAFETY
WHAT TO DO IF YOU SMELL GAS
Page - 1
Gas Zircon 34 3/12/15

Advertisement

Table of Contents
loading

Summary of Contents for Malm Fireplaces Gas Zircon 34

  • Page 1 This appliance is not for use with glass doors. Page - 1 Gas Zircon 34 3/12/15...
  • Page 2: General Information

    A 1/8 inch N.P.T. plugged tapping is provided, for test gauge connection, on the elbow adjacent to the gas control valve. Due to high temperatures, the appliance should be located out of traffi c and away from furniture and draperies. Page - 2 Gas Zircon 34 3/12/15...
  • Page 3: Vent Damper

    Most building codes, in fact, require the lining of chimneys when gas appliances are vented into masonry chimneys. Minimum connector length is 48" The starter section slips into the unit collar. Page - 3 Gas Zircon 34 3/12/15...
  • Page 4 If the barrier becomes damaged, the barrier shall be replaced with the manu- facturer’s barrier for this appliance. Clothing or other fl ammable material should not be placed on or near the appliance. Page - 4 Gas Zircon 34 3/12/15...
  • Page 5 Check with local codes for its GAS SHUT OFF VALVE required placement and valve type. In general it must be placed within 6’ of the appliance. This valve is not provided. Page - 5 Gas Zircon 34 3/12/15...
  • Page 6 3. Place the remaining mid section into the collar on top of the unit. 4. Pull the mid section that is on the slip connector down into the mid section that is installed into the unit. Page - 6 Gas Zircon 34 3/12/15...
  • Page 7: Lighting Instructions

    Pilot should remain lit. If it goes out, repeat steps 3 through 6. 6. Turn gas control knob counterclockwise to "ON." To Turn Gas Off 1. Push in gas control knob slightly and turn clockwise to "OFF." Do not force. Page -7 Gas Zircon 34 3/12/15...
  • Page 8: Maintenance Instructions

    2. If your unit is porcelain enamel use any glass cleaner to wipe the unit clean. Minor scratches can be polished with most nonabrasive auto polish. If the porcelain should become chipped or severely damaged an enamel touch up is available from your dealer or Malm direct. Page - 8 Gas Zircon 34 3/12/15...
  • Page 9 The pressure regulator adjustment is located on the left of the valve control. CAUTION: Only trained and qualifi ed service persons should attempt to adjust the pressure or pilot height. Page - 9 Gas Zircon 34 3/12/15...
  • Page 10 Press the button and then press the on button for the receiver. The unit should have come on at this point. There are further steps that may be necessary. Please feel free to contact us for further information. Page - 10 Gas Zircon 34 3/12/15...
  • Page 11 Adjust Pilot Flame so that fl ame travels across A deeper support box available for the thermopile. If the pilot will not remain lit the pitched or open beam ceilings. pilot may require adjustment. Fireplace Screen Barrier. Page - 11 Gas Zircon 34 3/12/15...
  • Page 12 été sous l'eau. Cet appareil ne est pas pour une utilisation avec des portes en verre. Page - 12 Gas Zircon 34 3/12/15...
  • Page 13: Informations Générales

    Un 1/8 de pouce N.P.T. branché taraudage est prévu, pour le raccordement de la jauge de test, sur le coude adjacent à la soupape de commande de gaz. En raison des températures élevées, l'appareil devrait être situé hors de la circulation et loin des meubles et des rideaux. Page - 13 Gas Zircon 34 3/12/15...
  • Page 14 La plupart des codes du bâtiment, en fait, nécessitent le revêtement de cheminées lorsque les appareils à gaz sont évacués dans des cheminées en maçonnerie. Longueur de con- necteur minimum est de 48 " Page - 14 Gas Zircon 34 3/12/15...
  • Page 15 Si la barrière est endommagée, la barrière doit être remplacé par la barrière du fabricant pour cet appareil. Vêtements ou autres matériaux infl ammables ne doivent pas être placés sur ou près de l'appareil. Page - 15 Gas Zircon 34 3/12/15...
  • Page 16 être utilisé . Vérifi ez les codes locaux pour son placement nécessaire et le type de vanne. En général, il doit être placé à 6 ' de l'appareil. Cette vanne ne est pas prévue. Page - 16 Gas Zircon 34 3/12/15...
  • Page 17 3. Placez la section du milieu restant dans le collier sur le dessus de l'appareil. 4. Tirez la section du milieu qui est sur le connecteur de glissement vers le bas dans la section du milieu qui est installé dans l'unité. Page - 17 Gas Zircon 34 3/12/15...
  • Page 18: Instructions D'allumage

    6. Tourner le bouton de contrôle du gaz dans le sens antihoraire à "ON." Pour Couper le gaz 1. Pousser sur le bouton de contrôle du gaz et tournez à "OFF." Ne forcez pas. Page -18 Gas Zircon 34 3/12/15...
  • Page 19: Instructions De Maintenance

    Érafl ures mineures peuvent être polis avec la plupart polonais auto non abrasif. Si la porcelaine devrait devenir ébréchée ou gravement endommagé un émail retouche est disponible auprès de votre revendeur ou Malm directe. Page - 19 Gas Zircon 34 3/12/15...
  • Page 20 Le réglage du régulateur de pression est situé sur la gauche de la commande de soupape. ATTENTION : Seul un personnel formé et de services des personnes qualifi ées doivent tenter de régler la hauteur de pression ou pilote. Page - 20 Gas Zircon 34 3/12/15...
  • Page 21 Appuyez sur le bouton, puis sur le bouton de mise en marche du récepteur. L'unité devrait être allumée à ce stade. D'autres étapes peuvent s'avérer nécessaires. N'hésitez pas à nous contacter pour plus d'informations. Page - 21 Gas Zircon 34 3/12/15...
  • Page 22 à travers la thermopile . Si le pilote ne reste pas Une boîte plus profond de soutien disponibles allumé le pilote peut nécessiter un ajustement pour aigus ou ouverts poutres. Écran de Cheminée Barrière. Page - 22 Gas Zircon 34 3/12/15...
