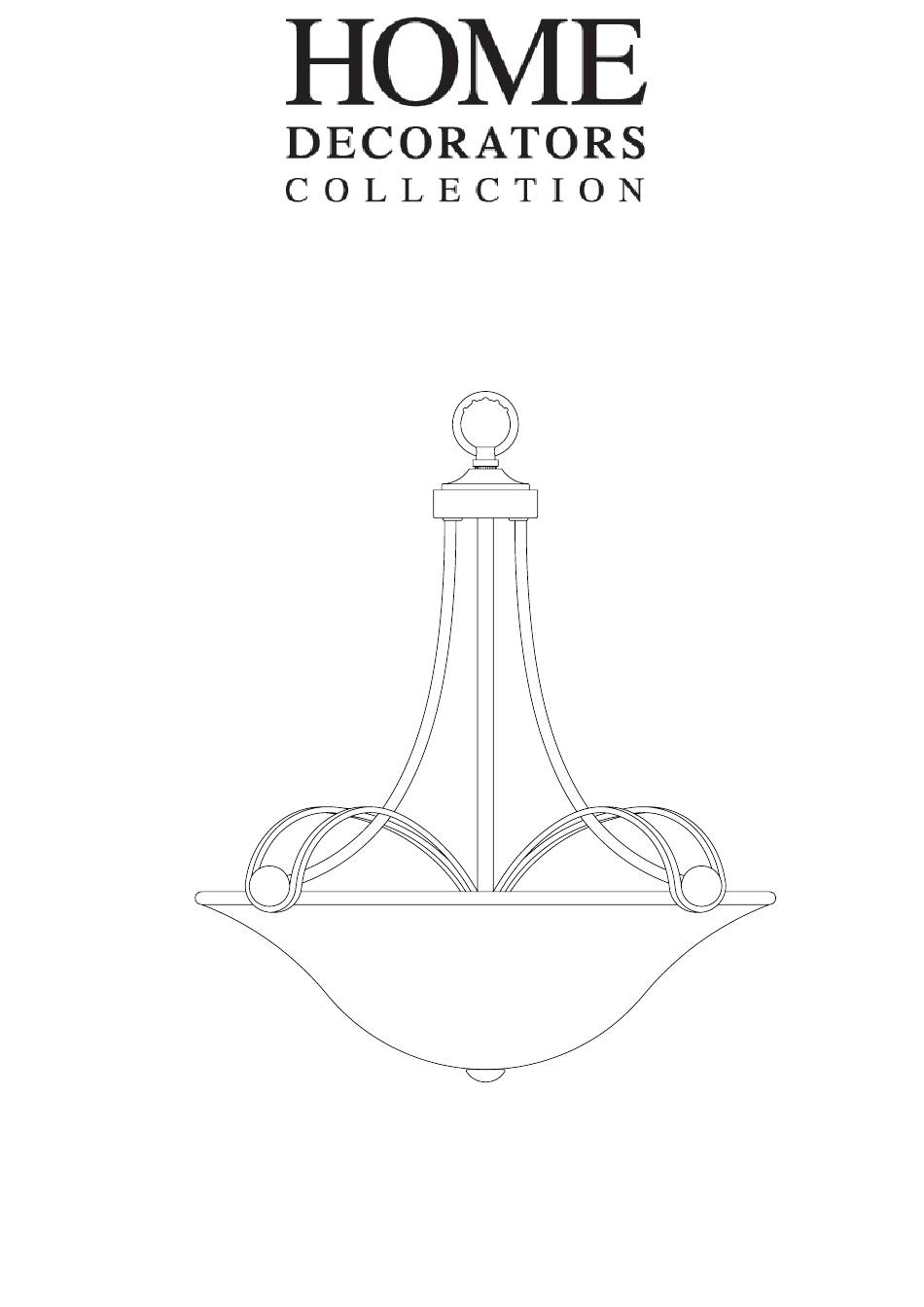

- Page 1 3 Light Pendant in Brushed Nickel Finish Home Depot SKU 100xxxxxxx (UPC 718212174258) Home Depot SKU 100xxxxxxx (UPC 000000000000) (Brushed Nickel Fixture) INSTRUCTION MANUAL Page 1...
- Page 2 Thank you for purchasing this Home Decorators Collection interior light fixture. This product has been manufactured with the highest standards of safety and quality. FEATURES: 1. Traditional 3 Light Pendant in Brushed Nickel Finish. Timeless Elegant Design. 3. Easy to assemble and install.
- Page 3 CAUTION: 1. Before starting installation of this fixture or removal of a previous fixture, disconnect the power by turning off the circuit breaker or by removing the fuse at the fuse box. 2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY ELECTRICAL QUESTIONS.
- Page 4 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): 1 Loop (#1) 1 Nipple (#2) 1 Glass Shade (#5) 1 Finial (#6) 1 Rubber Washer (#4) 1 Metal Washer (#3) ASSEMBLY INSTRUCTIONS: Shut o ff power at the fuse box or circuit breaker box, if necessary remove old fixture and all mounting hardware from outlet box.
- Page 5 ASSEMBLY: Page 5...
-
Page 6: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1 Crossbar (#17) 2 Hex Nut (#13) 1 Nipple (#12) 1 Ground Screw (#16) 1 Lock Collar (#9) 1 Ceiling Loop with Chain (#11) 1 Quick Link (#8) 2 Outlet Box Screws 2 Lock Washer (#14) 3 Wire Connector (#18) 1 Canopy (#10) -
Page 7: Installation
INSTALLATION: 19 .Outlet Box 18. Wire Connector 17. Crossbar 15. Outlet Box Screws 16. Ground Screw Hot Wire (Smooth) Ground Wire 14. Lock Washer Neutral Wire 13. Hex Nut (ibbed) 12. Nipple 11. Ceiling Loop with Chain 10. Canopy 9. Lock Collar 8. -
Page 8: Troubleshooting
TROUBLESHOOTING: Possible Cause Corrective Action Bulb will not light. 1. Bulb is burned out. 1. Replace light bulb. 2. Power is off. 2. Make sure power supply is on. 3. Faulty wire connection. 3. Check wiring. 4. Faulty switch. 4. Test or replace switch. Fuse blows or circuit Crossed wires or power wire Check wire connections. - Page 9 Lampara colg ante de3 Luces en níquel cepillado en Finalizar SKU 100xxxxxxx de Home Depot (UPC 0000000000000) (Lámpara en Níquel Cepillado) MANUAL DE INSTRUCCIONES Page 9...
- Page 10 Gracias por la compra de este accesorio Home Decorators Collection luz interior. Este producto ha sido fabricado con los más altos niveles de seguridad y calidad. CARACTERÍSTICAS: 1. Tradicional Lampara colgante de3 Luces en níquel cepillado en Finalizar. 2. Diseño clásico y elegante.
- Page 11 PRECAUCIÓN: 1. Antes de comenzar la instalación de esta lámpara o la remoción de la anterior, desconecte la alimentación. Para ello, apague el interruptor de circuito o retire el fusible de la caja de fusibles. 2. PÓNGASE EN CONTACTO CON UN ELECTRICISTA CALIFICADO SI TIENE ALGUNA PREGUNTA SOBRE ELECTRICIDAD.
-
Page 12: Instrucciones De Ensamblaje
PIEZAS INCLUIDAS PARA EL ENSAMBLAJE (las piezas no se muestran a escala): INSTRUCCIONES DE ENSAMBLAJE: Desconecte la fuente de alimentación de la caja de fusibles o la caja del interruptor de circuito. De ser necesario, retire la lámpara vieja y todos los aditamentos de montaje de la caja de salida. - Page 13 ENSAMBLAJE: Page 13...
- Page 14 PIEZAS INCLUIDAS PARA LA INSTALACIÓN (las piezas no se muestran a escala): Instrucciones de instalación 1. Atornille el pezón (#12) en el bucle del techo (#11) hasta el ajuste. 2. Atornille el otro lado del pezón con el bucle al travesaño (#17) firmemente. 3.
-
Page 15: Instalación
INSTALACIÓN: Page 16... -
Page 16: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: ó i Bombilla no se Correctiva encenderá la oferta está encendido. 1. Bombilla está quemada 1. Reemplace la bombilla. 2. Está apagada. 2. Asegúrese de que el poder . 3. Conexión del cable 3. Verifique el cableado. defectuoso. -
Page 17: Manuel D'instructions
Lampe Lu m inaires su spendu s de3 en nickel brossé Terminer Home Depot SKU 100xxxxxxx (UPC 0000000000000) (Nickel Brossé Mobilier) MANUEL D'INSTRUCTIONS Page 17... -
Page 18: Caractéristiques
Nous vous remercions d'avoir acheté ce Home Decorators Collection appareil d'éclairage à l'intérieur. Ce produit a été fabriqué avec des niveaux plus élevés de sécurité et de qualité. CARACTÉRISTIQUES: 1. Nov¨ | Design Lampe Lumiÿ ÿ n aires suspendus de3 en nickel brossé Terminer. - Page 19 ATTENTION: Avant d'installer cette lampe ou la suppression d'un jour précédent， Mettez l'interrupteur ou en enlevant les fusibles dans la boîte à fusibles. Consultez électricien qualifié VOUS AVEZ DES ELECTRIQUE QUESTIONS. Si vous avez des questions, ce pouvoir, de la lumière s'il vous plaît contacter notre Service Center au 1-800-986-3460 ou visitez...
-
Page 20: Instructions Pour L'assemblage
PIÈCES INCLUSES POUR L’ASSEMBLAGE (grandeur non réelle) : INSTRUCTIONS POUR L’ASSEMBLAGE : Coupez l’alimentation électrique en retirant le fusible ou en mettant le disjoncteur hors tension. Au besoin, retirez l’ancien luminaire et toute la quincaillerie de fixation de la boîte de sortie. Retirez soigneusement votre nouveau luminaire de son emballage et disposez toutes les pièces sur une surface dégagée. - Page 21 ASSEMBLAGE : Page 21...
- Page 22 PIÈCES INCLUSES POUR L’INSTALLATION (grandeur non réelle) : Instructions d'installation Thread marquise (#12) dans le plafond de boucle (#11) jusqu'à ce que douillet Thread autre extrémité du raccord avec boucle ci-joint en barre transversale (#17) jusqu'à ce que douillet Placer la rondelle de blocage (#18) au cours de la fin d'un mamelon en saillie par barre transversale et du fil écrou (#13) sur le mamelon en serrant bien Prenez la barre de montage et monter à...
- Page 23 INSTALLATION: Page 23...
-
Page 24: Dépannage
DÉPANNAGE : Ampoule s'allume pas Corrective Action Cause possible Mesure 1. Ampoule est grillée. 1. Remplacer l'ampoule. corrective 2. Est éteint. 2. Assurez-vous que la puissance 3. Câble de raccordement 3. Vérifiez le câblage. défectueux. 4. Défaut du commutateur. 4. Test ou remplacer interrupteur.
