Kurzanleitung / Quick installation guide
SNCA-JB-4640
Beschreibung:
Montagebox für SANTEC Dome-Kameras
in Kombination mit dem Wandhalter
SNCA-WM-4642
Integrierte Kabelführung
Geeignet für Außenanwendungen (IP-64)
Lieferumfang:
Montagebox inkl. Montageplatte
4x Dübelschrauben (für Plattenmontage)
Schraubensatz
Austausch-Gummistopfen
Inbusschlüssel
Technische Daten / Technical specifications:
Model / Modell:
Typ / Type
Anwendung / Application
Passend für Zubehör /
Suitable for accessories
Kabelführung / Cable management
Gehäuse / Housing
Schutzklasse / Classification
Abmessungen (BxHxT) /
Dimensions (WxHxD)
Verschraubung / Fitting
Gewicht / Weight
Traglast / Loading capacity
KURZANLEITUNG
QUICK INSTALLATION GUIDE

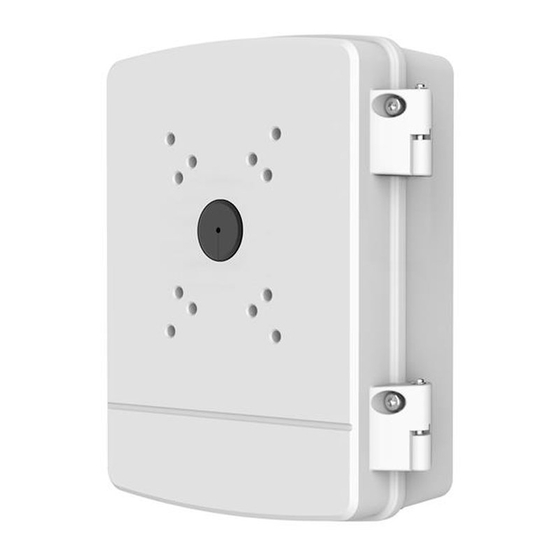

Montagebox / Junction box
SNCA-JB-4640
SNCA-JB-4640
Montagebox / Junction box
Außenbereich / Outdoor
SNCA-WM-4642: Wandhalter / Wall bracket
SNCA-CM-4670: Eckadapter / Corner mount adapter
SNCA-PM-4660: Mastadapter / Pole mount adapter
Integriert / Integrated
Metall, weiß / Metal, white
IP-64
297 x 248 x 107 mm
5x M20
1.7 kg
8.0 kg
1
Description:
Junction box for mounting SANTEC dome
cameras in combination with wall bracket
SNCA-4642
Integrated cable management
Suitable for outdoor applications (IP-64)
Items included in delivery:
Junction box incl. mounting plate
4x expansion bolts (for plate mounting)
Screw set
Rubber stopper (replacement)
Allen wrench
Version 1.0sfi/0315/dt-engl/A5
Advertisement
Summary of Contents for Burg Wächter SANTEC SNCA-JB-4640

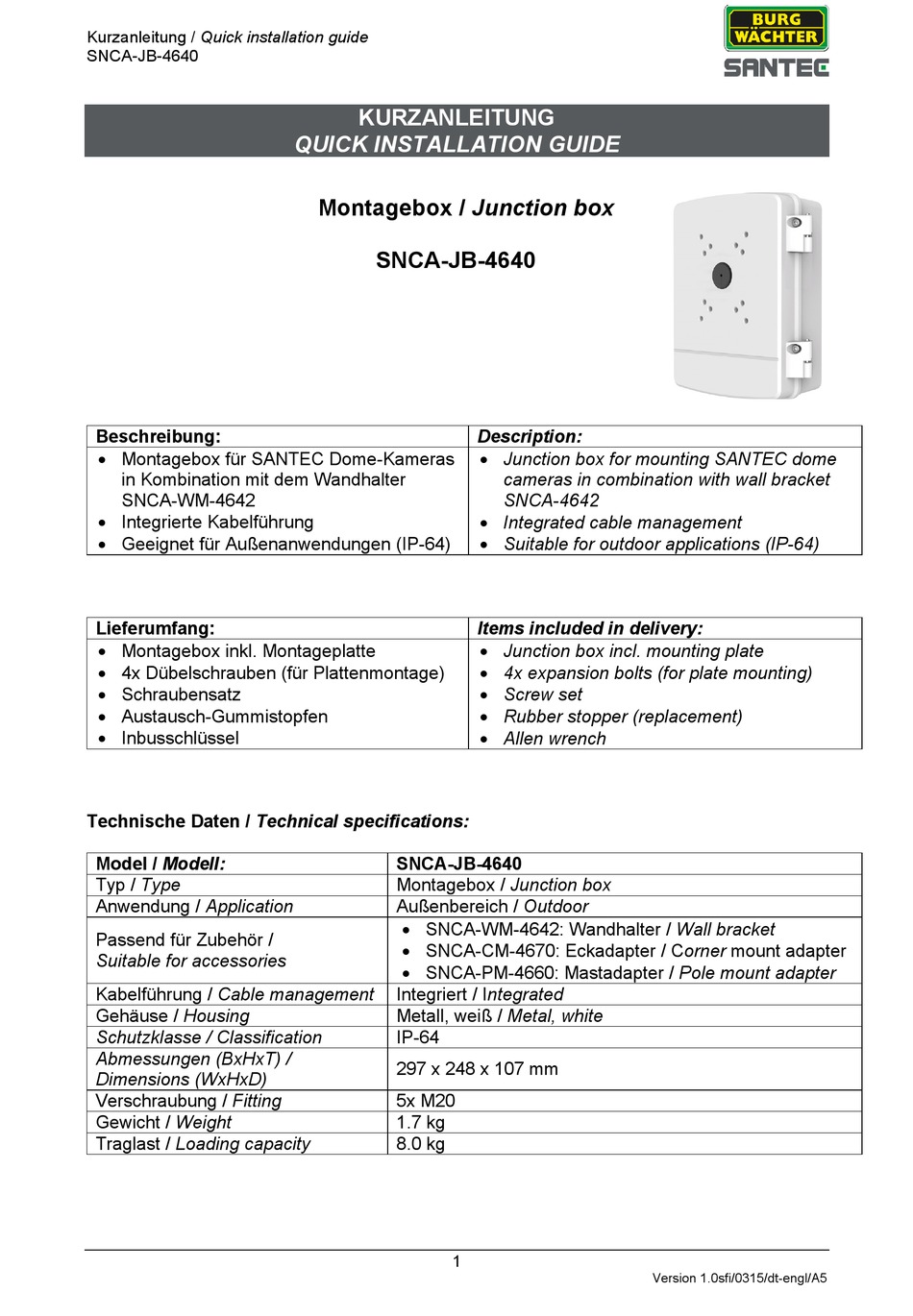

- Page 1 Kurzanleitung / Quick installation guide SNCA-JB-4640 KURZANLEITUNG QUICK INSTALLATION GUIDE Montagebox / Junction box SNCA-JB-4640 Beschreibung: Description: Montagebox für SANTEC Dome-Kameras Junction box for mounting SANTEC dome in Kombination mit dem Wandhalter cameras in combination with wall bracket SNCA-WM-4642 SNCA-4642 ...
- Page 2 Kurzanleitung / Quick installation guide SNCA-JB-4640 Abmessungen / Dimensions: Alle Angaben in mm. Zeichnung nicht maßstabsgerecht. Irrtum und technische Änderungen vorbehalten. All dimensions in mm. Drawings not true to scale. Subject to technical changes. Errors excepted. Hinweise zur Gummidichtung: Notes on rubber gasket: Bitte achten Sie darauf, dass die Gummidichtung Please make sure that the rubber gasket und die Gummistopfen korrekt angebracht sind...
- Page 3 Kurzanleitung / Quick installation guide SNCA-JB-4640 Innenansicht der Box / Inside of box: Beschreibung / Description Montageplatte / Mounting plate Gehäuserückseite / Housing backside Gehäusevorderseite / Housing frontside Netzteilhalterung (für optionalen Netzteileinbau) / Bracket for power supply (optional) Hutschiene (für optionalen Einbau von z.B. Lüfter, Heizung, Überspannungsschutz) / DIN rail (for optional installation of e.g.
- Page 4 Kurzanleitung / Quick installation guide SNCA-JB-4640 Installation / Installation: Vorgehensweise: Steps: Ab Werk ist die Montageplatte an der Ex factory, the mounting plate is fixed to the Rückseite der Montagebox befestigt. junction box. Lösen Sie mit beiliegendem ...
- Page 5 Kurzanleitung / Quick installation guide SNCA-JB-4640 Montageplatte / Mounting plate: Pfeil nach oben bei Installation / Arrow is upright when installing Schraublöcher für Eck- oder Mastadapter / Screw hole for corner mount or pole mount Schraublöcher für Wandmontage / Screw hole for wall mount Einhängen der Montagebox auf die Montageplatte / Hanging the box onto the plate: Montagebox / Junction box Montageplatte /...
- Page 6 Kurzanleitung / Quick installation guide SNCA-JB-4640 Installationsbeispiel: Speed-Dome SNC-211RSIA als Eckmontage Installation example: Corner mount of speed dome SNC-211RSIA: SNCA-WM-4642 SNCA-MK-4830 SNCA-CM-4670 SNCA-JB-4640 SNC-211RSIA Hinweis: Im Lieferumfang des Speed-Domes SNC-211RSIA sind der Wandhalter SNCA-WM-4642 und die Adapterhülse SNCA-MK-4830 bereits enthalten. Note: Wall bracket SNCA-WM-4642 and adapter SNCA-MK-4830 are included in the delivery of speed dome SNC-211RSIA.
- Page 7 Kurzanleitung / Quick installation guide SNCA-JB-4640 Installationsbeispiel: Kuppelkamera SNC-311RDIA als Mastmontage Installation example: Pole mount of dome camera SNC-311RDIA: SNCA-WM-4642 SNCA-PM-4660 SNCA-JB-4640 SNCA-MK-4630 SNC-311RDIA Irrtum und technische Änderungen vorbehalten. Abbildungen nicht maßstabsgerecht. Subject to technical changes. Errors excepted. Illustrations not true to scale. Version 1.0sfi/0315/dt-engl/A5...
- Page 8 Kurzanleitung / Quick installation guide SNCA-JB-4640 Notizen / Notes: Version 1.0sfi/0315/dt-engl/A5...
