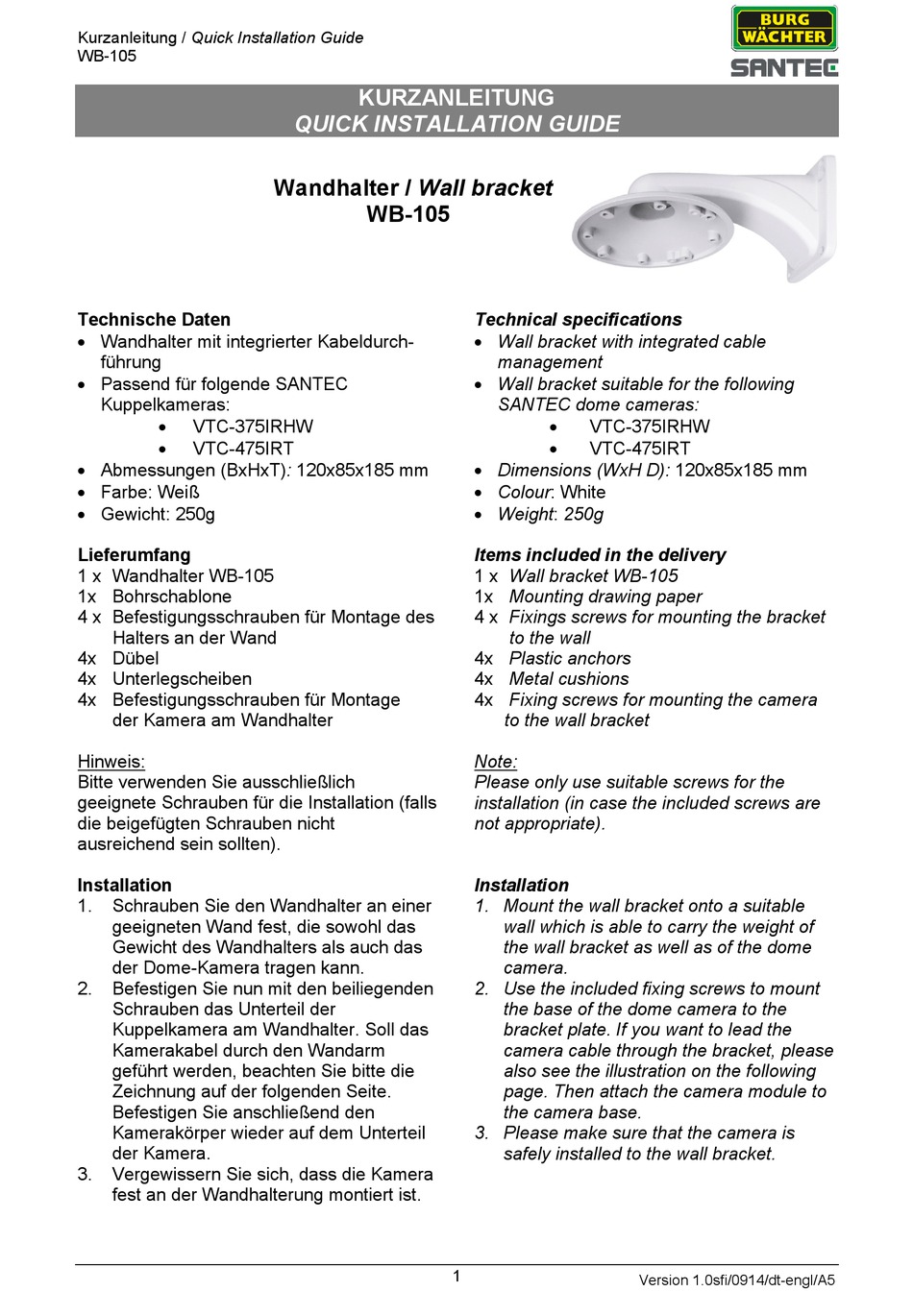

Burg Wächter SANTEC WB-105 Quick Installation Manual

Kurzanleitung / Quick Installation Guide
WB-105
Technische Daten
 Wandhalter mit integrierter Kabeldurch-
führung
 Passend für folgende SANTEC
Kuppelkameras:

VTC-375IRHW

VTC-475IRT
 Abmessungen (BxHxT): 120x85x185 mm
 Farbe: Weiß
 Gewicht: 250g
Lieferumfang
1 x Wandhalter WB-105
1x Bohrschablone
4 x Befestigungsschrauben für Montage des
Halters an der Wand
4x Dübel
4x Unterlegscheiben
4x Befestigungsschrauben für Montage
der Kamera am Wandhalter
Hinweis:
Bitte verwenden Sie ausschließlich
geeignete Schrauben für die Installation (falls
die beigefügten Schrauben nicht
ausreichend sein sollten).
Installation
1. Schrauben Sie den Wandhalter an einer
geeigneten Wand fest, die sowohl das
Gewicht des Wandhalters als auch das
der Dome-Kamera tragen kann.
2. Befestigen Sie nun mit den beiliegenden
Schrauben das Unterteil der
Kuppelkamera am Wandhalter. Soll das
Kamerakabel durch den Wandarm
geführt werden, beachten Sie bitte die
Zeichnung auf der folgenden Seite.
Befestigen Sie anschließend den
Kamerakörper wieder auf dem Unterteil
der Kamera.
3. Vergewissern Sie sich, dass die Kamera
fest an der Wandhalterung montiert ist.
KURZANLEITUNG
QUICK INSTALLATION GUIDE
Wandhalter / Wall bracket
WB-105
Technical specifications
 Wall bracket with integrated cable
management
 Wall bracket suitable for the following
SANTEC dome cameras:

VTC-375IRHW

VTC-475IRT
 Dimensions (WxH D): 120x85x185 mm
 Colour: White
 Weight: 250g
Items included in the delivery
1 x Wall bracket WB-105
1x Mounting drawing paper
4 x Fixings screws for mounting the bracket
to the wall
4x Plastic anchors
4x Metal cushions
4x Fixing screws for mounting the camera
to the wall bracket
Note:
Please only use suitable screws for the
installation (in case the included screws are
not appropriate).
Installation
1. Mount the wall bracket onto a suitable
wall which is able to carry the weight of
the wall bracket as well as of the dome
camera.
2. Use the included fixing screws to mount
the base of the dome camera to the
bracket plate. If you want to lead the
camera cable through the bracket, please
also see the illustration on the following
page. Then attach the camera module to
the camera base.
3. Please make sure that the camera is
safely installed to the wall bracket.
1
Version 1.0sfi/0914/dt-engl/A5
