Summary of Contents for Alcad AMU-600

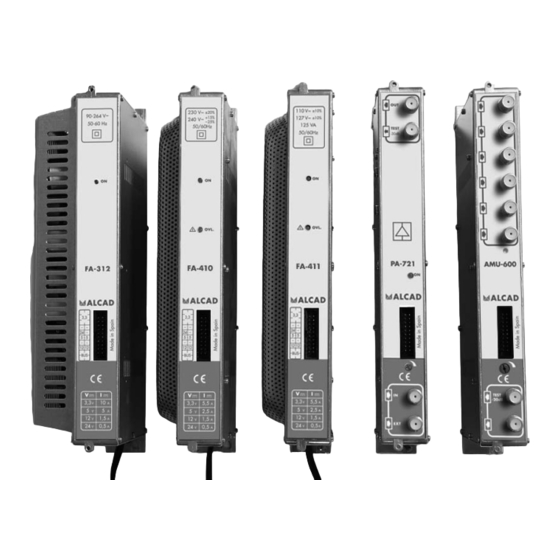

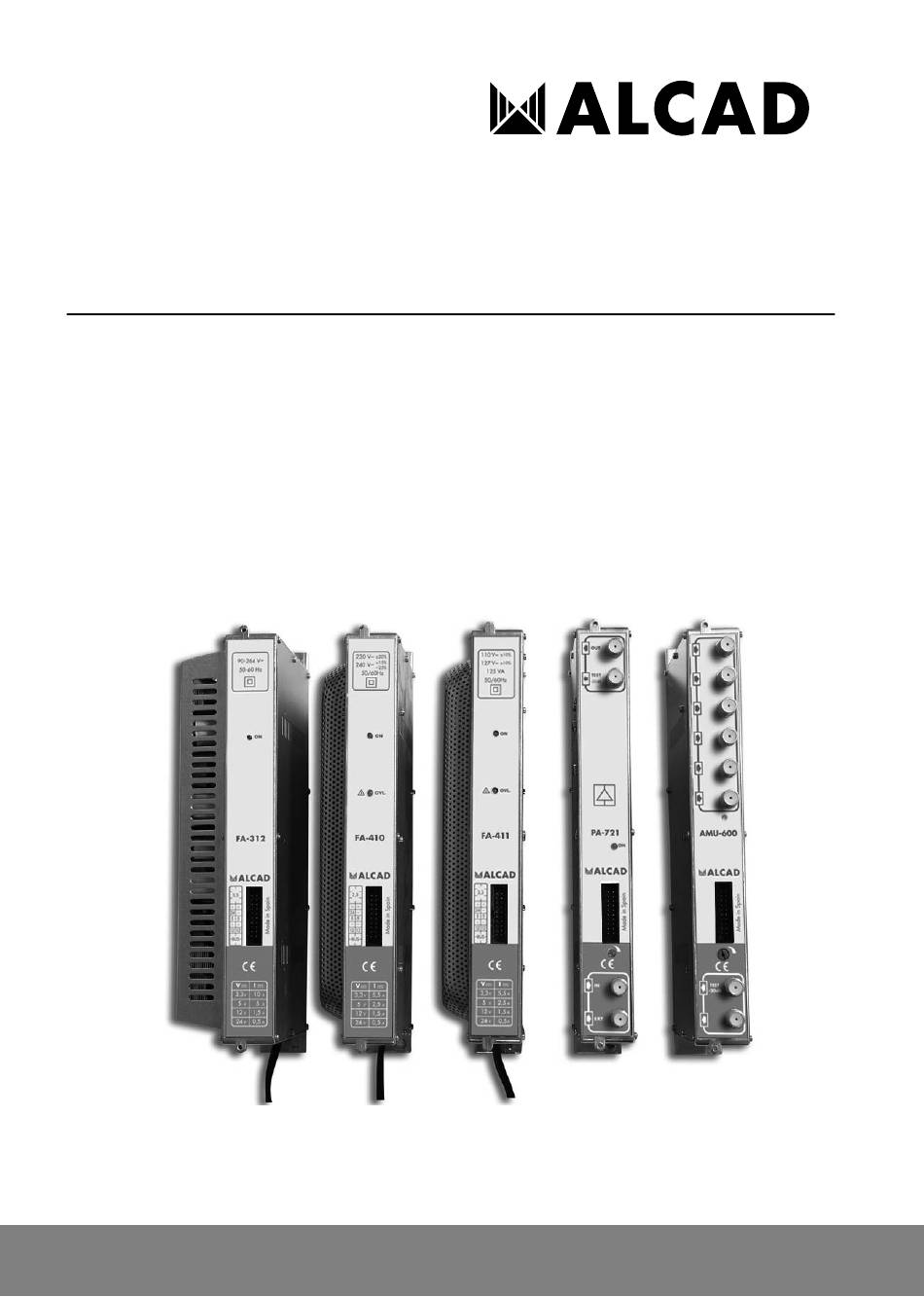

- Page 1 ALIMENTADORES, AMPIFICADOR Y MULTIPLEXOR ACTIVO POWER SUPPLIES, AMPLIFIER AND ACTIVE MULTIPLEXER ALIMENTATIONS, AMPLIFICATEUR ET MULTIPLEXEUR ACTIF...
- Page 2 MULTIPLEXOR ACTIVO - ACTIVE MULTIPLEXER - MULTIPLEXEUR ACTIF CÓDIGO-CODE-CODE 9120212 MODELO-MODEL-MODELE AMU-600 Número de entradas Number of inputs Nombre d’entrées Sistema de TV AM-TV / DVB-T / DVB-C TV system Système de TV Rango de frecuencia Frequency range 47 - 862 Gamme de fréquences...
- Page 3 AMPLIFICADOR BANDA ANCHA - BROADBAND AMPLIFIER - AMPLIFICATEUR LARGE BANDE CÓDIGO-CODE-CODE 9120244 MODELO-MODEL-MODELE PA-721 Sistema de TV AM-TV / DVB-T / DVB-C TV system Système de TV Rango de frecuencia Frequency range 40 - 862 Gamme de fréquences Ganancia Gain ±1,0 Gain ±...
- Page 4 ALIMENTADOR - POWER SUPPLY - ALIMENTATION 9120168 CÓDIGO-CODE-CODE FA-312 MODELO-MODEL-MODELE Alimentación +3,3 +5,2 Power supply 10000 5000 1500 Alimentation Tensión de red 90..264 Mains voltage 50/60 Hz Tension de secteur Consumo de red Mains consumption Consommation Potencia máxima de salida Maximun output power Pusissance maximale de sortie 9120245...
- Page 5 HOW TO INSERT CONNECTION BRIDGES COMMENT INSERER LES PONTETS FA-312 PA-721 AMU-600 CONEXIÓN A LA RED ELÉCTRICA Y A LA TOMA DE TIERRA CONNECTION TO THE MAINS AND TO THE EARTH CONNEXION AU SECTEUR ÉLECTRIQUE ET À LA PRISE DE TERRE...
- Page 6 SCHEMAS DE BRANCHEMENT 912-TT SERIES 77 dBµV 77 dBµV 77 dBµV 77 dBµV PA-721 OUT 104 dBµV 77 dBµV AMU-600 OUT 68 dBµV Number of channels Input level 6 x 4 78 dB 6 x 8 76 dB 6 x 16...
- Page 7 COMBINACIÓN DE AMU-600 AMU-600 COMBINATION COMBINAISON DE AMU-600 *76 dBµV 67 dBµV -600 *76 dBµV 95 dBµV 67 dBµV 59 dBµV PASIVE MULTIPLEXER -600 *76 dBµV 67 dBµV * Valores recomendados para 6 canales por entrada -600 * Recomended values for 6 channels per input * Valeurs recommandés pour 6 canaux par entrée...
- Page 8 Irún (SPAIN), 9 October 2017 General Manager La versión actual de esta Declaración de conformidad CE está disponible en www.alcad.net The updated version of this CE Declaration of conformity is available on www.alcad.net La version actuelle de cette Déclaration de coformité CE est disponible sur www.alcad.net Especificaciones sujetas a modificación sin previo aviso...
