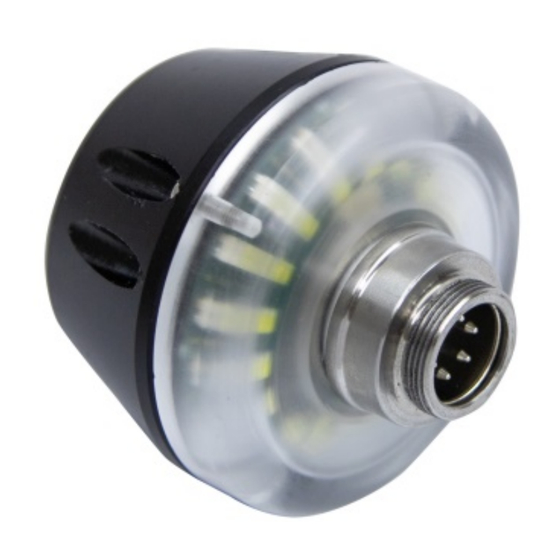

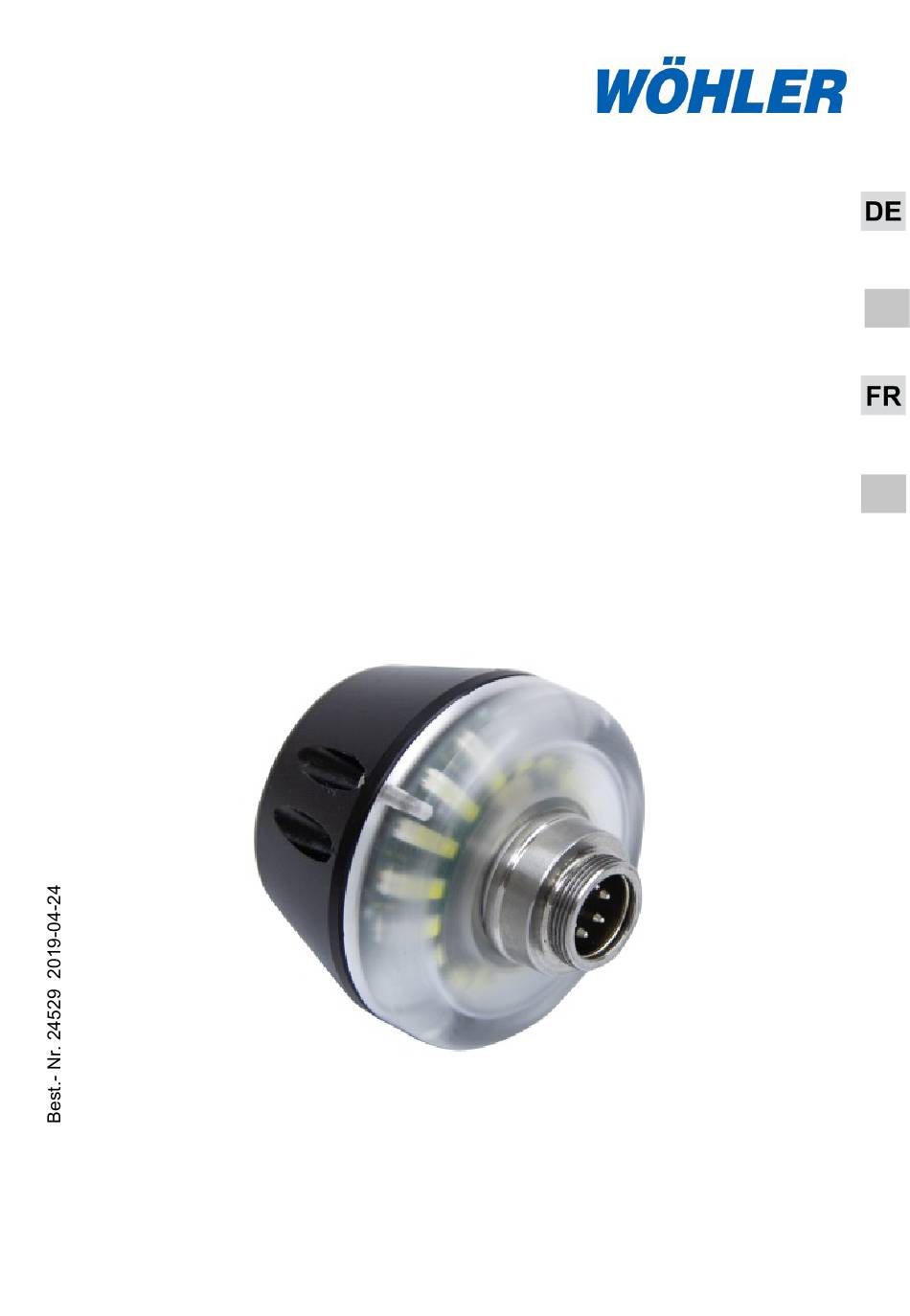

- Page 1 Bedienungsanleitung Zusatzbeleuchtung 26/40 Manual Light Ring 26/40 Mode d’emploie Eclairage LED 26/40 Bedieningshandleiding Verlichtingsring steekbaar 26/40 Wöhler VIS 700 Technik nach Maß...
-
Page 2: Table Of Contents
Inhalt Inhalt Allgemeines ........... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....4 Entsorgung ............ 4 Herstelleranschrift ......... 4 Wichtiger Hinweis .......... 4 Technische Daten ......... 5 Montage der Zusatzbeleuchtung ..5 Einstellung der Beleuchtung ....6 Systemvorrausetzungen der Kamera .... -
Page 3: Allgemeines
Allgemeines Allgemeines Informationen zur Be- Diese Bedienungsanleitung ermöglicht Ihnen die sichere Bedienung der Wöhler Zusatzbeleuch- dienungsanleitung tung. Bewahren Sie diese Bedienungsanleitung dauerhaft auf. Die Zusatzbeleuchtung darf grundsätzlich nur von fachkundigem Personal für den bestimmungsge- mäßen Gebrauch eingesetzt werden. Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, überneh- men wir keine Haftung. -
Page 4: Bestimmungsgemäße Verwendung
Die Zusatzbeleuchtung 26/40 ist mit dem steck- baren Wöhler Kamerakopf Ø 26 und 40 mm zu nutzen. Sie wird zwischen Kamerakopf und Ka- merastange bzw. Kamerakabel angebracht. Das Dimmen erfolgt über das Wöhler VIS 700 Vi- deoinspektionssystem. Entsorgung Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß... -
Page 5: Technische Daten
Dichtheitsklasse wasserdicht nach IP 67 (nur mit angeschlos- sener Stange und angeschlossenem Kamerakopf) Ein-/Ausschalten Über Kamerasystem Wöhler VIS 700 Stromversorgung Über Kamerasystem Wöhler VIS 700 Montage der Zusatzbeleuchtung Schrauben Sie den Kamerakopf von der Ka- • merastange ab. Stecken Sie den 5-poligen Stecker der Kame- •... -
Page 6: Einstellung Der Beleuchtung
Der Kamerakopf muss die Versi- on 1.4.0 oder höher aufweisen. Die Versionen können im Infomenü eingesehen werden, siehe Bedienungsanleitung Wöhler VIS 700. Arbeiten Sie mit einer älteren Kamera oder einem älteren Kamerakopf, ist die Zusatzbeleuchtung bei eingeschalteter Kamera dauerhaft eingeschaltet. -
Page 7: Garantie Und Service
Garantie und Service Garantie und Service Garantie Jede Zusatzbeleuchtung 26/40 wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Qualitätskontrolle. Bei sachgemäßem Gebrauch beträgt die Garan- tiezeit auf die Zusatzbeleuchtung zwölf Monate ab Verkaufsdatum. Die Kosten für den Transport und die Verpackung des Geräts im Reparaturfall werden von dieser Garantie nicht abgedeckt. -
Page 8: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Der Hersteller: WÖHLER Technik GmbH Wöhler-Platz 1, D-33181 Bad Wünnenberg erklärt, dass das Produkt: Produktname: Zusatzbeleuchtung 26/40 den wesentlichen Schutzanforderungen entsprechen, die in den Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagneti- sche Verträglichkeit (2014/53/EU) festgelegt sind. Zur Beurteilung des Produkts hinsichtlich der elektromagnetischen Verträglichkeit wur- den folgende Normen herangezogen: EN 55024... - Page 9 Contents Contents General Information ......10 Operation Manual Information ..... 10 Notes ............10 Intended Use ..........10 Information on disposal ........ 10 Manufacturer..........11 Important Note ..........11 Technical Data ........12 Installing the Light Ring ..... 12 Lighting Settings ........ 13 System requirements of the camera ....
-
Page 10: General Information
The Light Ring is used for the illumination of a dark, dusty or sooted environment during the inspection with the camera system Wöhler VIS 700. The Light Ring is used with the detachable cam- era head Ø 26 or 40 mm. It has to be installed between the camera head and rod or cable. -
Page 11: Manufacturer
General Information Manufacturer Wöhler Technik GmbH Wöhler-Platz 1 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-96100 E-Mail: info@woehler.com Important Note ATTENTION! The Supplementary Light is only waterproof (IP 67) when the camera head and the rod are con- nected. -
Page 12: Technical Data
Wöhler VIS 700 Power Supply Via video inspection system Wöhler VIS 700 Installing the Light Ring Unscrew the camera head VIS 700 from the • camera rod VIS 700. Plug the 5-pin plug of the camera rod into the •... -
Page 13: Lighting Settings
Lighting Settings Lighting Settings The Light Ring can be controlled via the camera Wöhler VIS 700. System NOTE! requirements of It is not possible to controll the Light Ring with an the camera older Version of the camera or the camera head. -
Page 14: Warranty And Service
Warranty and Service Warranty and Service Warranty Each Light Ring 26/40 will be tested in all functions and will leave our factory only after extensive quali- ty control testing. If used properly, the warranty period for the Light Ring 26/40 will be twelve month from the date of sale. -
Page 15: Declaration Of Conformity
Declaration of conformity Declaration of conformity The manufacturer: Wöhler Technik GmbH Wöhler-Platz 1, D-33181 Bad Wünnenberg Declares that the product: Light Ring 26/40 complies with the key safety requirements set down in the guidelines of the Council for the Harmonization of the Legal Requirements of the Member States in relation to the electromagnetic compatibility (2014/30/EU) and low voltage (2014/35/EU). - Page 16 Sommaire Sommaire Informations Générales ...... 17 Utilisation conforme ........17 Remarques ..........17 Utilisation conforme ........17 Traitement des déchets ....... 17 Fabricant ............. 18 Note importante ........... 18 Données techniques ......19 Montage de l’éclairage LED ....19 Varier l’intensité de l‘éclairage ..20 Systemvorrausetzungen der Kamera ..
-
Page 17: Informations Générales
Wöhler Ø 26 et 40 mm . Il est installé entre la tête de caméra et le tige ou câble de caméra. Il est allumé et étendu avec les touches du système de caméra Wöhler VIS 700. Remarques Attention ! Désigne des consignes signalant un danger dont... -
Page 18: Fabricant
Informations Générales Fabricant Wöhler Technik GmbH Wöhler-Platz 1 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-96100 E-Mail: info@woehler.de Note importante ATTENTION! L'éclairage LED est seulement étanche (IP 67) avec la tête de caméra et la tige connectées. Il ne faut pas nettoyer l’éclairage avec de l’eau quand la tête de caméra et la tige ne sont pas connec- tées. -
Page 19: Données Techniques
Par système l'éclairage d’inspection vidéo Wöhler VIS 700 Alimentation en Par système électricité d’inspection vidéo Wöhler VIS 700 Montage de l’éclairage LED Enlevez la tête de la caméra du jonc oudu •... -
Page 20: Varier L'intensité De L'éclairage
Le logiciel de la caméra Wöhler VIS 700 doit être la version 2.02 ou plus élevée. La tête de caméra doit être de la version 1.4.0 ou plus élevée. Les versions sont indiquées dans le menu info de la... -
Page 21: Garantie Et Service
été soumis à un contrôle de qualité approfondi. La période de garantie du système d'inspection vidéo Wöhler VIS 700 est de douze mois à comp- ter de la date d'achat, à l'exception du dôme en plastique et de la carte mémoire du Wöhler VIS 700. -
Page 22: Declatation De Conformité
Declatation de conformité Declatation de conformité Le fabricant: WÖHLER Technik GmbH Wöhler-Platz 1, D-33181 Bad Wünnenberg déclare que le produit suivant: Wöhler Éclairage LED 26/40 est conforme aux exigences de protection essentielles fixées dans les directives du Conseil portant sur l'alignement des prescriptions juridiques, dans les Etats membres, sur la compatibilité... - Page 23 Inhoud Inhoud Allgemeen ..........24 Gebruik volgens de voorschriften ....24 Adres ............24 Wenken ............24 Verwijdering ..........24 Adres van de producent ....... 25 Belangrijke opmerking ......... 25 Technische Gegevens ......25 Montage van de extra verlichting..26 Dimmen van de LED's ......
-
Page 24: Allgemeen
Wöhler VIS 700. De extra verlichting 26/40 is met de plugbare Wöhler camerakop Ø 26 en 40 mm te gebrui- ken. Ze wordt tussen camerakop en camerastang resp. -
Page 25: Adres Van De Producent
Kamerakopf/- stange Wöhler VIS Verlichting 16 witte LEDs Dichtheidsklasse IP 67 (zodra de verlichtingsring is verbonden met de camera duwstang en de camerakop) Dimmen van de Via video- LED's inspectiesysteem Wöhler VIS 700 Stroomvoorziening Via video- inspectiesysteem Wöhler VIS 700... -
Page 26: Montage Van De Extra Verlichting
Inhalt Montage van de extra verlichting Schroef de camerakop van de camerastang af. • Steek de 5-polige stekker van de camerastang • of de camerakabe in het contact van de Wöh- ler extra verlichting. Draai het schroefdraadstuk op de camerastang •... -
Page 27: Dimmen Van De Led's
Inhoud Dimmen van de LED's De helderheid van de extra verlichting kan via de camera gestuurd worden. Systemvorrausetz AANWIJZING! ungen der Kamera Dimmen van de extra verlichting is niet mogelijk, wanneer u met een oudere versie van de camera of van de camerakop werkt. De firmware van de camera moet versie 2.0.2 of hoger zijn. -
Page 28: Garantie En Service
26/40 twaalf maan- den vanaf de datum van verkoop, uitgezonderd zijn de kunststofkoepel en de geheugenkaart van de Wöhler VIS 700. De kosten voor het transport en de verpakking van het apparaat in geval van reparatie vallen niet onder de dekking van deze garantie. -
Page 29: Conformiteitsverklaring
Inhoud Conformiteitsverklaring Der Hersteller: WÖHLER Technik GmbH Wöhler-Platz 1, D-33181 Bad Wünnenberg verklaart, dat het product:: Extra verlichting steekbaar 26/40 voldoet aan de essentiële veiligheidseisen, die in de richtlijnen van de raad voor har- monisatie van de wetsvoorschriften van de lidstaten voor de elektromagnetische com- patibiliteit (2014/30/EU) zijn vastgelegd. - Page 30 Gneisenaustr.12 www.woehler.de 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de Czech Republic Wohler USA Inc. Wöhler Bohemia s.r.o. 5 Hutchinson Drive Za Naspern 1993 Danvers, MA 01923 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 565 323 076 Fax.: +1 978 750 9799...
