Summary of Contents for Jct JPES
- Page 1 07/2014 EDIENUNGSANLEITUNG NALYSENTECHNIK PERATING ANUAL JPES Version 0.1/08...
-
Page 2: Table Of Contents
Rechteinhaber. their legal owners. JCT bietet diese Betriebsanleitung "wie vorliegend" ohne JCT provides this operating manual "as is" without any jede Garantie in irgendeiner Art, weder ausdrücklich warranty of any kind, either express or implied, including noch stillschweigend, einschließlich Garantien oder warranties or conditions of merchantability or fitness for Bedingungen der Marktgängigkeit oder Eignung für... -
Page 3: Einleitung
Die Gasentnahmesonde JPES ist mit umfangreichem The JPES can be delivered with a large assortment of Zubehör und verschiedenen Filterelementen lieferbar. accessories and several filter elements to meet user Dadurch können unterschiedliche Problemstellungen specific applications. -
Page 4: Beschreibung

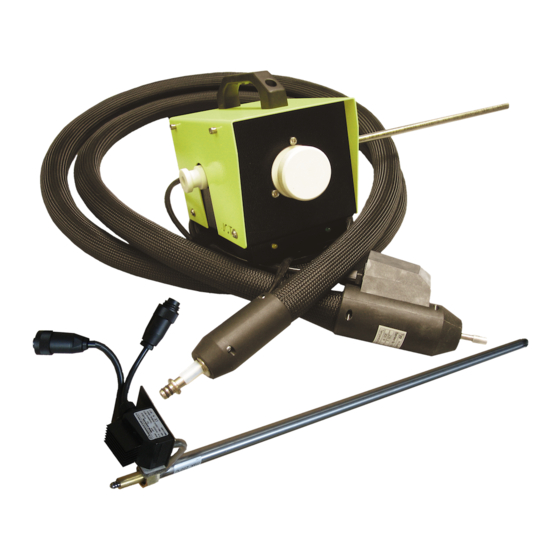

Manual JPES Beschreibung 3. Description 3.1 Portable Entnahmesonde JPES 3.1 Portable sample probe JPES Filterverschluss Filter lock Filterelement Filter element Isolierung Isolation Quick On Verriegelung Quick On lock Beheizte Messgasleitung Heated sample line Kabeldose Cable connector Leiterplatte Printed circuit board... -
Page 5: Beheiztes Entnahmerohr Jber
Manual JPES Beheizte Messgasleitung JHSo Heated sample line JHSo Anschlusstutzen Edelstahl Connector stub stainless steel Integrierter Temperatur Regler Integrated temperature controller 2 x 2 m Netz- und Statuskabel 2 x 2 m power and status cord 0,3 m Kabel mit Kabeldose zur Sonde bzw. zum 0.3 m cable with cable connector to sample probe or... -
Page 6: Technische Daten Jpes
Manual JPES Technische Daten JPES Technical data JPES Betriebsdaten Operational data Filter Element Typen GF, PTFE, SS Filter element types GF, PTFE, SS Arbeitsdruck 50 kPa Operating pressure 50 kPa Durchfluss Bis 200 l/h filterabhängig Flow rate Up to 200 l/h, depending on filter element Medien berührte Teile... -
Page 7: Technische Daten Jber
Manual JPES Innenseele PTFE Inner core PTFE Nennweite Innenseele ID/AD 4/6 mm Nominal width inner-liner ID/OD 4/6 mm Signalkabel 2 x 0,75², offene Enden Signal cord 2 x 0,75², open endings Netzanschlusskabel Schuko od. länderspezifischer Stecker Power cord CEE 7/7 or country specific plug Kabellänge... - Page 8 Manual JPES Zubehör Art.-Nr. Accessories Part.-No. Beheizte Entnahmerohre mit integriertem Temperaturregler Heated pipes with integrated temperature controller beheiztes Entnahmerohr 230 VAC, L=1 m 34.00610 heated sample pipe 230 VAC, l=1 m 34.00610 beheiztes Entnahmerohr 230 VAC, L=1,5 m 34.00615 heated sample pipe 230 VAC, l=1,5 m 34.00615...
-
Page 9: Lieferumfang „Jpes Starter
Manual JPES Lieferumfang „JPES Starter“ Scope of delivery “JPES Starter” Inhalt Content 1x Portable Entnahmesonde JPES 1x Portable sample probe JPES, 1x Kalibriergas Blindstopfen 1x Calibration gas tamping 1x Entnahmerohr Ø 10 mm, Länge 300 mm 1x Sample pipe Ø 10 mm, length 300 mm... -
Page 10: Lieferumfang „Jpes Premium
Manual JPES Lieferumfang „JPES Premium“ Scope of delivery „JPES Premium“ Inhalt Content 1x Portable Entnahmesonde JPES 1x Portable sample probe JPES 1x Kalibriergas Blindstopfen 1x Calibration gas tamping 1x Kalibriergas Anschluss (Auf Anfrage mit Fitting) 1x Calibration gas connector (on request with fitting) 1x Entnahmerohr Ø... -
Page 11: Installation, Sichtkontrolle
· · Heizleitung durch Herausziehen der Quick On Connect sample line to the JPES by pulling out the Verriegelung und Einstecken der Heizleitung an die Quick On lock and pushing in the sample line. Then JPES Entnahmesonde anschließen. Anderes Ende... -
Page 12: Installationsbeispiel
Manual JPES · · beheiztem Entnahmerohr: elektrische for heated sample pipe: install electrical connection Verbindung von Messgasleitung über Entnahmerohr from heated sample line via heated sample pipe to zu Sonde führen, dh. Kabelstecker (3) des beheizten probe, i.e. connect cable plug (3) of heated sample... -
Page 13: Elektrischer Anschluss
Betriebstemperatur temperature status contact to analyser. If needed, Analysator anschließen. Im Bedarfsfall ist in der connect a 2-pole switch in mains supply. The JPES Zuführung der Energieversorgung ein 2-poliger sample probe is not equipped with a switch. Netzschalter einzubauen, die JPES Entnahmesonde besitzt keinen eigenen Netzschalter. -
Page 14: Deinstallation
To ensure flawless usage over many years, transport langjährigen störungsfreien Betrieb and store of the JPES sample probe, the heated sample sicherzustellen sind die JPES Entnahmesonde sowie die line and their accessories, only in appropriate transport Messgasleitung und deren Zubehör in dafür geeigneten cases (e.g. -
Page 15: Inbetriebnahme
7. Energieversorgung JPES Entnahmesonde 7. Switch on the power supply of the JPES sample einschalten. Die gelbe LED leuchtet. Nach einer probe. The yellow LED is turned on. After a lead Vorlaufzeit von ca. 15 Minuten leuchtet die grüne time of approx. -
Page 16: Ersetzen Der O-Ringe
Verhärten der O-Ring Dichtungen (A, B, C) der O-ring seals (A, B, C) of heated sample line or filter lock. beheizten Messgasleitung oder des Filterverschlusses sind diese zu ersetzten. · Shut down JPES sample probe and heated sample · Dazu JPES Entnahmesonde beheizte line and wait for cool down. -
Page 17: Abmessungen
Manual JPES Abmessungen Dimensions 17 / 18... - Page 18 Werner Heisenberg - Str. 4 / A-2700 Wr. Neustadt / Tel +43 (0)2622 87 201 / Fax +43 (0)2622 87 2011 sales@jct.at / Firmenbuchgericht: Kreisgericht Wr. Neustadt FN 119682 d / UID - Nummer ATU 20559900 18 / 18...
