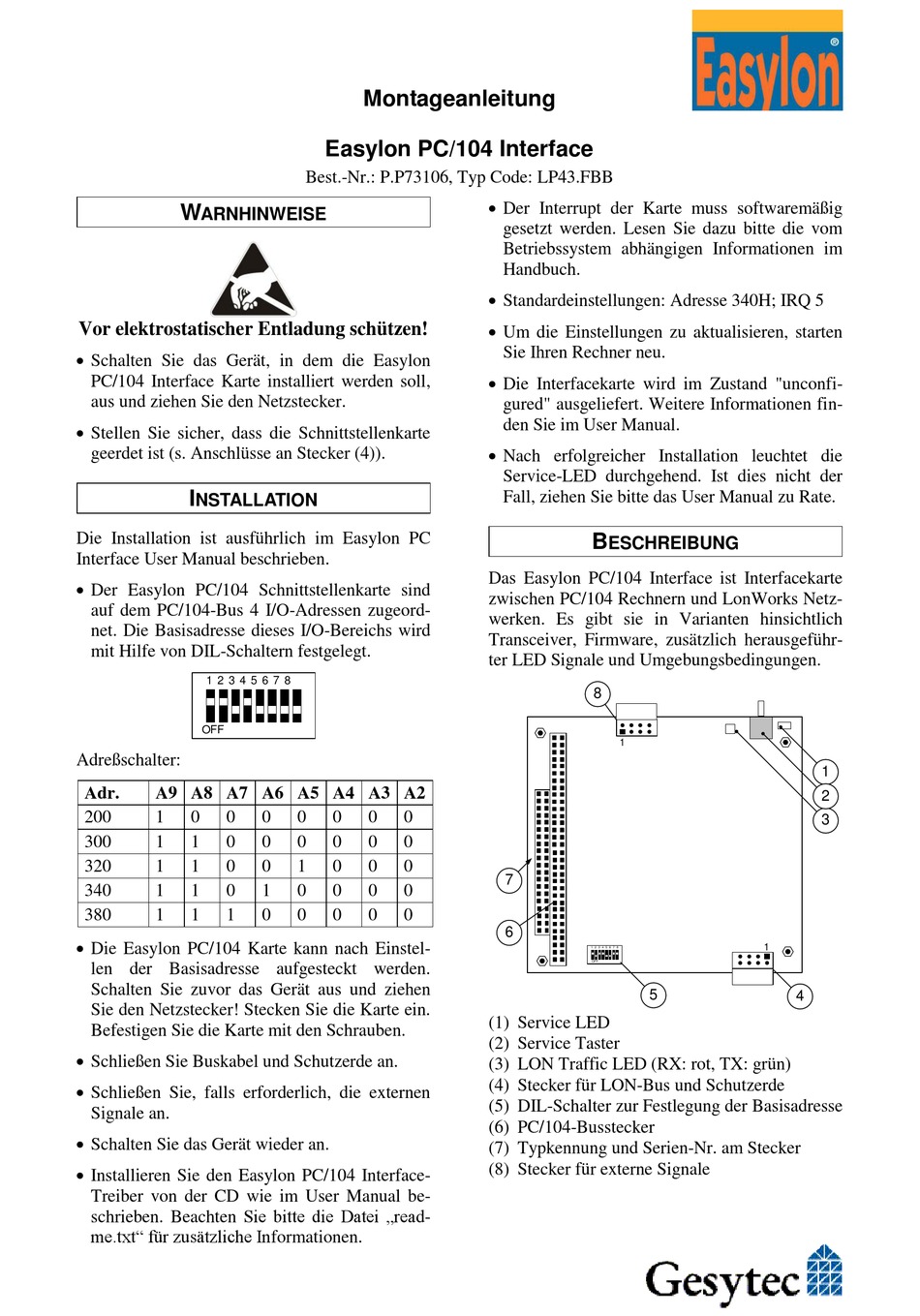

Gesytec Easylon PC/104 Interface Mounting Instructions

W
ARNHINWEISE
Vor elektrostatischer Entladung schützen!
 Schalten Sie das Gerät, in dem die Easylon
PC/104 Interface Karte installiert werden soll,
aus und ziehen Sie den Netzstecker.
 Stellen Sie sicher, dass die Schnittstellenkarte
geerdet ist (s. Anschlüsse an Stecker (4)).
I
NSTALLATION
Die Installation ist ausführlich im Easylon PC
Interface User Manual beschrieben.
 Der Easylon PC/104 Schnittstellenkarte sind
auf dem PC/104-Bus 4 I/O-Adressen zugeord-
net. Die Basisadresse dieses I/O-Bereichs wird
mit Hilfe von DIL-Schaltern festgelegt.
1 2 3 4 5 6 7 8
OFF
Adreßschalter:
Adr. A9 A8 A7 A6 A5 A4 A3 A2
200 1 0 0
300 1 1 0
320 1 1 0
340 1 1 0
380 1 1 1
 Die Easylon PC/104 Karte kann nach Einstel-
len der Basisadresse aufgesteckt werden.
Schalten Sie zuvor das Gerät aus und ziehen
Sie den Netzstecker! Stecken Sie die Karte ein.
Befestigen Sie die Karte mit den Schrauben.
 Schließen Sie Buskabel und Schutzerde an.
 Schließen Sie, falls erforderlich, die externen
Signale an.
 Schalten Sie das Gerät wieder an.
 Installieren Sie den Easylon PC/104 Interface-
Treiber von der CD wie im User Manual be-
schrieben. Beachten Sie bitte die Datei „read-
me.txt" für zusätzliche Informationen.
Montageanleitung
Easylon PC/104 Interface
Best.-Nr.: P.P73106, Typ Code: LP43.FBB
0 0 0 0 0
0 0 0 0 0
0 1 0 0 0
1 0 0 0 0
0 0 0 0 0
 Der Interrupt der Karte muss softwaremäßig
gesetzt werden. Lesen Sie dazu bitte die vom
Betriebssystem abhängigen Informationen im
Handbuch.
 Standardeinstellungen: Adresse 340H; IRQ 5
 Um die Einstellungen zu aktualisieren, starten
Sie Ihren Rechner neu.
 Die Interfacekarte wird im Zustand "unconfi-
gured" ausgeliefert. Weitere Informationen fin-
den Sie im User Manual.
 Nach erfolgreicher Installation leuchtet die
Service-LED durchgehend. Ist dies nicht der
Fall, ziehen Sie bitte das User Manual zu Rate.
B
ESCHREIBUNG
Das Easylon PC/104 Interface ist Interfacekarte
zwischen PC/104 Rechnern und LonWorks Netz-
werken. Es gibt sie in Varianten hinsichtlich
Transceiver, Firmware, zusätzlich herausgeführ-
ter LED Signale und Umgebungsbedingungen.
8
1
7
6
1 2 3 4 5 6 7 8
OFF
5
(1) Service LED
(2) Service Taster
(3) LON Traffic LED (RX: rot, TX: grün)
(4) Stecker für LON-Bus und Schutzerde
(5) DIL-Schalter zur Festlegung der Basisadresse
(6) PC/104-Busstecker
(7) Typkennung und Serien-Nr. am Stecker
(8) Stecker für externe Signale
1
2
3
1
4
