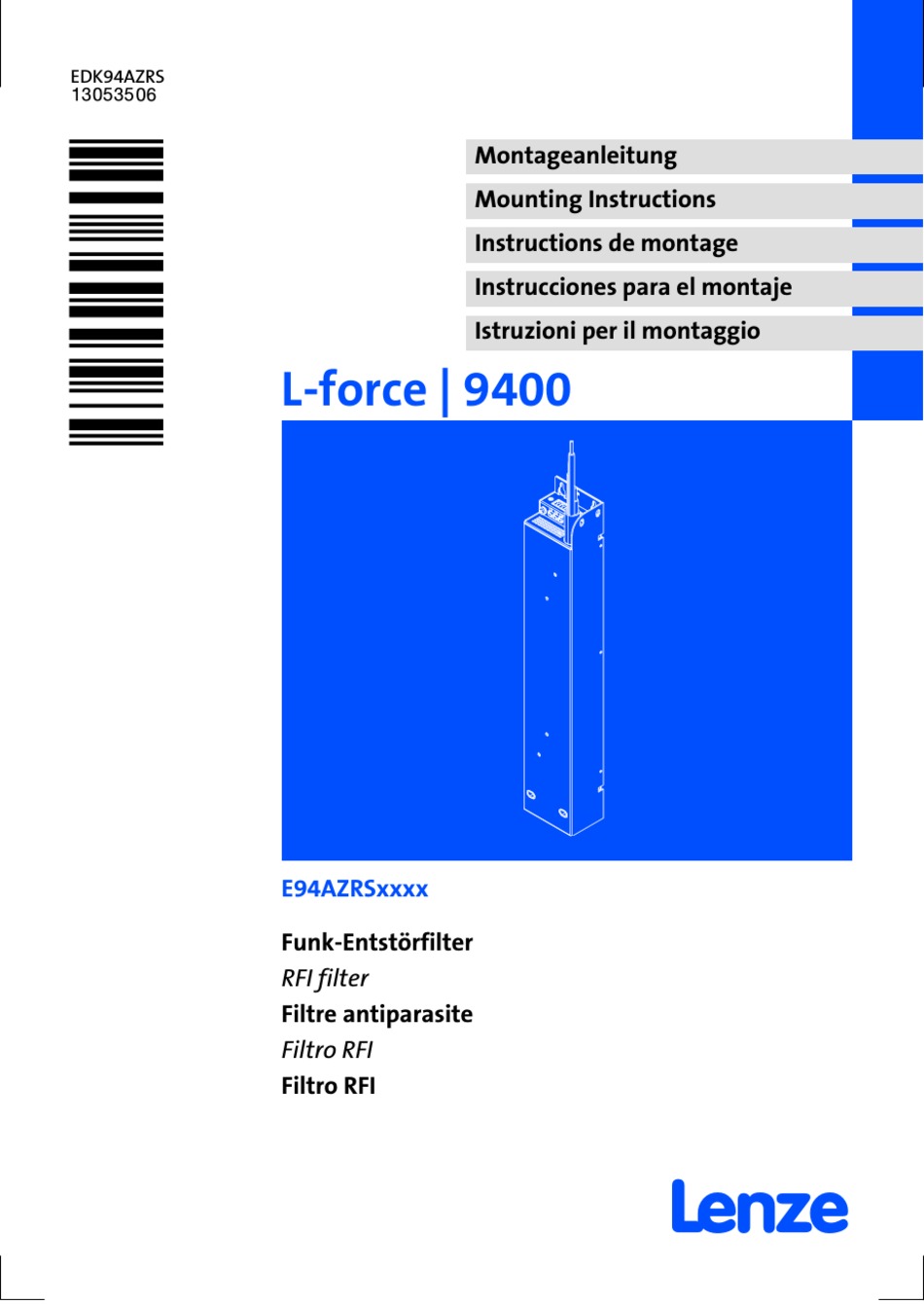

- Page 1 EDK94AZRS .&Dñ Montageanleitung Mounting Instructions Instructions de montage Instrucciones para el montaje Istruzioni per il montaggio L−force | 9400 E94AZRSxxxx Funk−Entstörfilter RFI filter Filtre antiparasite Filtro RFI Filtro RFI...
- Page 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and documentation of the basic device before you start working! Observe the safety instructions given therein! Lire le présent fascicule et la documentation relative à...
- Page 3 SSP94NF206...
- Page 4 Lieferumfang Pos. Beschreibung Funk−Entstörfilter E94AZRSxxxx Montageanleitung Elemente am Filter Pos. Beschreibung PE−Anschluss (für Ring− oder Gabelkabelschuh M5) X301 Netzanschlussklemme L1 ... L3 X302 Anschlusskabel zum Antriebsregler 4−adrig Anreihhilfe für Montagesockel Führungsnoppen für Montagesockel Befestigungsgewinde für Montagesockel Typenschild Befestigung unten Montagewinkel für Montage−Variante Nebenbau" bei Gerätegröße II und III EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 5 Gültigkeit Diese Anleitung ist gültig für ƒ Funk−Entstörfilter E94AZRSxxxx Identifikation Type: SSP94NF002 Typenschlüssel Produktreihe Gerätegeneration Zubehör Typ Funk−Entstörfilter für 9400 SingleDrive Bemessungsstrom [A] Spannungsklasse 4 = 230 ... 400/500 V Einsetzbarkeit Die Verwendung dieses Filters ist zulässig mit Grundgeräten der Produktreihe 9400 ab der Typenschildbezeichnung Type E94ASxExxxx...
- Page 6 Zuordnung Filter ˘ Grundgerät Funk−Entstörfilter Typ Einzelachsregler Typ Gerätegröße E94ASxE002x E94AZRS0044 E94ASxE003x E94ASxE004x E94AZRS0104 E94ASxE007x E94ASxE013x E94ASxE017x E94AZRS0294 E94ASxE024x EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 7: Definition Der Verwendeten Hinweise
Sicherheitshinweise Definition der verwendeten Hinweise Sicherheitshinweise Definition der verwendeten Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Signalwörter und Symbole verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort... - Page 8 Sicherheitshinweise Definition der verwendeten Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 9: Technische Daten
Technische Daten Technische Daten Normen Konformität Niederspannungsrichtlinie Approbationen UL508, Industrial Control Equipment, Underwriter Laboratories (File−No. E219022) for USA and Canada Einsatzbedingungen Klimatische Bedingun- Zulässige Temperatur- wie Grundgerät bereiche Zulässige Aufstellhöhe Rüttelfestigkeit Schutzart IP20 (Berührschutz nach NEMA 250 Typ 1) Einbaulage vertikal−hängend mit Anschlussleitung oben Bemessungsdaten U [V]... -
Page 10: Mechanische Installation
Mechanische Installation Mechanische Installation Hinweis! Das Filter kann in zwei Varianten montiert werden. Dadurch ergeben sich unterschiedliche Einbaumaße. Standardmontage ƒ – Das Filter wird unter den Montagesockel des Grundgerätes montiert. Das Befestigungsraster der Gerätereihe L−force 9400 wird eingehalten. Nebenbau−Montage bei geringer Schaltschranktiefe ƒ... - Page 11 Mechanische Installation Standardmontage Standardmontage Abmessungen SSP94NF003 Filter und Montagesockel Lochraster für Filter Kabelkanal I ... III Gerätegröße, genutzte Befestigungslöcher Alle Maße in Millimeter. EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 12 Mechanische Installation Standardmontage Montageschritte SSP94NF004 So gehen Sie bei der Standardmontage vor: 1. Verschrauben Sie Filter und Montagesockel fest miteinander. – 2 Schrauben M5 x 20 2. Montieren Sie die Baugruppe auf der vorbereiteten Montageplatte, aber noch nicht fest verschrauben. 3.
- Page 13 Mechanische Installation Nebenbau−Montage Gerätegröße I Nebenbau−Montage Gerätegröße I Montageschritte So gehen Sie bei der Nebenbau−Montage vor: 1. Montieren Sie das Filter auf der vorbereiteten Montageplatte links neben dem Montagesockel. – Noch nicht festschrauben! – Lochraster wie Standardmontage. 2. Montieren Sie weitere Einheiten vor. 3.
- Page 14 Mechanische Installation Nebenbau−Montage Gerätegröße II und III Nebenbau−Montage Gerätegröße II und III Abmessungen SSP94NF005 Alle Maße in Millimeter. EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 15 Mechanische Installation Nebenbau−Montage Gerätegröße II und III Montageschritte SSP94NF006 So gehen Sie bei der Nebenbau−Montage vor: 1. Hängen Sie den Montagewinkel 0 in das Lochraster des Filters 1 ein. 2. Montieren Sie das Filter links neben dem Montagesockel. – Filter um 90° gedreht gegenüber Standardmontage. –...
-
Page 16: Elektrische Installation
Elektrische Installation Elektrische Installation Daten der Schraubklemmen Klemme X301 Anschlussquerschnitte Anzugsdrehmoment Funk−Entstörfilter [AWG] [Nm] [lb−in] E94AZRS0044 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0104 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0294 1,2 ... 1,5 10,6 ... 13,3 Für den PE−Leiter ist eine M5−Anschlussschraube vorhanden. Montageschritte 1 (BK) F1...F3... - Page 17 Elektrische Installation EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 18 Scope of supply Pos. Description RFI filter E94AZRSxxxx Mounting Instructions Elements at the filter Pos. Description PE connection (for M5 ring or fork−type cable lug) X301 Mains terminal L1 ... L3 X302 Connection cable to controller, 4−core Mounting aid for mounting base Guide pins for mounting base Mounting thread for mounting base Nameplate...
- Page 19 Validity These Instructions are valid for ƒ RFI filter E94AZRSxxxx Identification Type: SSP94NF002 Type code Product series Device generation Accessories Type of RFI filter For 9400 SingleDrive Rated current [A] Voltage class 4 = 230 ... 400/500 V Application range This filter may be used in conjunction with basic devices of the 9400 product series as of nameplate designation...
- Page 20 Assignment of filter ˘ basic device RFI filter type Single−axis controller type Device size E94ASxE002x E94AZRS0044 E94ASxE003x E94ASxE004x E94AZRS0104 E94ASxE007x E94ASxE013x E94ASxE017x E94AZRS0294 E94ASxE024x EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 21: Safety Instructions
Safety instructions Definition of notes used Safety instructions Definition of notes used The following signal words and symbols are used in this documentation to indicate dangers and important information: Safety instructions Structure of safety instructions: Danger! (characterises the type and severity of danger) Note (describes the danger and gives information about how to prevent dangerous situations) - Page 22 Safety instructions Definition of notes used Application notes Pictograph and signal word Meaning Important note to ensure trouble−free operation Note! Useful tip for simple handling Tip! Reference to another documentation EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 23: Technical Data
Technical data Technical data Standards Conformity Low−Voltage Directive Approvals UL508, Industrial Control Equipment, Underwriter Laboratories (File−No. E219022) for USA and Canada Operating conditions Climatic conditions Permissible temperature Same as for the basic device ranges Permissible site altitude Vibration resistance Degree of protection IP20 (protection against contact to NEMA 250 type 1) Mounting position Vertically suspended with connecting cable at the top... -
Page 24: Mechanical Installation
Mechanical installation Mechanical installation Note! The filter can be mounted in two different variants. This results in differing mounting dimensions. Standard mounting ƒ – The filter is mounted below the mounting base of the basic device. The grid hole pattern of the L−force 9400 device series can be used. Side−by−side mounting for small control cabinet depth ƒ... -
Page 25: Standard Mounting
Mechanical installation Standard mounting Standard mounting Dimensions SSP94NF003 Filter and mounting base Hole pattern for filter Cable duct I ... III Device size, mounting holes used All dimensions in millimetres. EDK94AZRS DE/EN/FR/ES/IT 2.1... - Page 26 Mechanical installation Standard mounting Installation steps SSP94NF004 How to proceed for standard mounting: 1. Tightly screw together filter and mounting base. – 2 screws M5 x 20 2. Attach the unit to the prepared mounting plate, but do not screw down completely yet.
- Page 27 Mechanical installation Side−by−side mounting − device size I Side−by−side mounting − device size I Installation steps How to proceed for side−by−side mounting: 1. Mount the filter on the prepared mounting plate to the left of the mounting base. – Do not screw down completely yet! –...
- Page 28 Mechanical installation Side−by−side mounting − device sizes II and III Side−by−side mounting − device sizes II and III Dimensions SSP94NF005 All dimensions in millimetres. EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 29 Mechanical installation Side−by−side mounting − device sizes II and III Installation steps SSP94NF006 How to proceed for side−by−side mounting: 1. Hook the angle bracket 0 into the grid hole pattern of the filter 1. 2. Mount the filter to the left of the mounting base. –...
-
Page 30: Electrical Installation
Electrical installation Electrical installation Screw terminal data Terminal X301 Connection cross−sections Tightening torque RFI filter [AWG] [Nm] [lb−in] E94AZRS0044 0.5 ... 0.6 4.42 ... 5.31 E94AZRS0104 0.5 ... 0.6 4.42 ... 5.31 E94AZRS0294 1.2 ... 1.5 10.6 ... 13.3 There is an M5 connection screw for the PE conductor. Installation steps 1 (BK) F1...F3... - Page 31 Electrical installation EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 32 Equipement livré Pos. Description Filtre antiparasite E94AZRSxxxx. Instructions de montage Eléments du filtre Pos. Description Raccordement PE (pour cosse à oeillet ou à fourche M5) X301 Bornes de raccordement réseau L1 ... L3 X302 Câble de raccordement vers le variateur, à 4 fils Dispositif de juxtaposition pour le socle de montage Boutons de guidage pour le socle de montage Trou de fixation pour le socle de montage...
- Page 33 Validité Le présent document s’applique ƒ aux filtres antiparasites E94AZRSxxxx. Identification Type: SSP94NF002 Codification des types Série d’appareils Génération d’appareils Accessoires Type de filtre antiparasite Pour 9400 SingleDrive Courant nominal [A] Classe de tension 4 = 230 ... 400/500 V Utilisation L’utilisation de ce filtre est autorisée sur les appareils de base série 9400 de la version suivante (voir plaque signalétique) :...
- Page 34 Combinaison filtre ˘ appareil de base Type de filtre antiparasite Type de variateur mono−axe Taille E94ASxE002x E94AZRS0044 E94ASxE003x E94ASxE004x E94AZRS0104 E94ASxE007x E94ASxE013x E94ASxE017x E94AZRS0294 E94ASxE024x EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 35: Définition Des Conventions Utilisées
Consignes de sécurité Définition des conventions utilisées Consignes de sécurité Définition des conventions utilisées Pour indiquer des risques et des informations importantes, la présente documentation utilise les mots et symboles suivants : Consignes de sécurité Présentation des consignes de sécurité Danger ! (Le pictogramme indique le type de risque.) Explication... -
Page 36: Remarque Importante
Consignes de sécurité Définition des conventions utilisées Consignes d’utilisation Pictogramme et mot associé Explication Remarque Remarque importante pour assurer un fonctionnement correct importante ! Conseil utile pour faciliter la mise en oeuvre Conseil ! Référence à une autre documentation EDK94AZRS DE/EN/FR/ES/IT 2.1... -
Page 37: Spécifications Techniques
Spécifications techniques Spécifications techniques Normes Conformité Directive Basse Tension Homologations UL508, Industrial Control Equipment, Underwriter Laboratories (File−No. E219022) for USA and Canada Conditions d’utilisation Conditions climatiques Plages de température Identiques à celles de l’appareil de admissibles base Altitude d’implantation admissible Résistance aux chocs Indice de protection IP20 (protection contre les contacts accidentels selon NEMA 250 type 1) -
Page 38: Installation Mécanique
Installation mécanique Installation mécanique Remarque importante ! Pour le montage du filtre, deux variantes avec des cotes de montage différentes sont proposées. Montage standard ƒ – Le filtre est monté derrière le socle de l’appareil de base en respectant la grille de fixation de la série L−force 9400. - Page 39 Installation mécanique Montage standard Montage standard Encombrements SSP94NF003 Filtre et socle de montage Grille perforée pour le filtre Cheminement de câble I ... III Taille d’appareil, trous de fixation utilisés Cotes en [mm] EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 40 Installation mécanique Montage standard Ordre des opérations de montage SSP94NF004 Ordre des opérations pour le montage standard 1. Visser à fond le filtre et le socle de montage à l’aide de – 2 vis M5 x 20. 2. Monter le module sur la plaque de montage préparée (ne pas encore visser). 3.
- Page 41 Installation mécanique Montage latéral pour les appareils de taille I Montage latéral pour les appareils de taille I Ordre des opérations de montage Ordre des opérations pour le "montage latéral" 1. Monter le filtre sur la plaque de montage préparée à gauche du socle de montage. –...
- Page 42 Installation mécanique Montage latéral pour les appareils de taille II et III Montage latéral pour les appareils de taille II et III Encombrements SSP94NF005 Cotes en [mm] EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 43 Installation mécanique Montage latéral pour les appareils de taille II et III Ordre des opérations de montage SSP94NF006 Ordre des opérations pour le "montage latéral" 1. Enclipser l’équerre de montage 0 dans la grille perforée du filtre 1. 2. Monter le filtre à gauche du socle de montage. –...
-
Page 44: Installation Électrique
Installation électrique Installation électrique Spécifications des borniers à vis Bornier X301 Section de câble Couple de serrage Filtre antiparasite [AWG] [Nm] [lb−in] E94AZRS0044 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0104 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0294 1,2 ... 1,5 10,6 ... - Page 45 Installation électrique EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 46 Contenido del suministro Pos. Descripción Filtro RFI E94AZRSxxxx Instrucciones para el montaje Elementos del filtro Pos. Descripción Conexión PE (para terminal de cable anular o en horquilla M5) X301 Borne de conexión a la red L1 ... L3 X302 Cable de conexión al convertidor de 4 conductores Ayuda de colocación en serie para base de montaje Nudos guía para base de montaje Rosca de sujeción para base de montaje...
- Page 47 Validez Este manual es de aplicación para ƒ Filtro RFI E94AZRSxxxx Identificación Type: SSP94NF002 Código de tipo Serie de producto Versión del equipo Accesorios Tipo de filtro RFI para 9400 SingleDrive Corriente nominal [A] Clase de voltaje 4 = 230 ... 400/500 V Posibilidades de uso Esta permitido utilizar este filtro con equipos básicos de la serie 9400 a partir de la siguiente denominación en la placa de identificación...
- Page 48 Asignación filtro / equipo básico Filtro RFI tipo Controlador de eje único tipo Tamaño del equipo E94ASxE002x E94AZRS0044 E94ASxE003x E94ASxE004x E94AZRS0104 E94ASxE007x E94ASxE013x E94ASxE017x E94AZRS0294 E94ASxE024x EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 49: Definición De Las Instrucciones Utilizadas
Instrucciones de seguridad Definición de las instrucciones utilizadas Instrucciones de seguridad Definición de las instrucciones utilizadas Para indicar peligros e información importante, se utilizan en esta documentación los siguientes términos indicativos y símbolos: Instrucciones de seguridad Estructura de las instrucciones de seguridad: ¡Peligro! (indican el tipo y la gravedad del peligro) Texto indicativo... -
Page 50: Datos Técnicos
Datos técnicos Datos técnicos Normas Conformidad Directiva de Bajo Voltaje Aprobaciones UL508, Industrial Control Equipment, Underwriter Laboratories (File−No. E219022) for USA and Canada Condiciones de uso Condiciones climatológicas Rangos de temperatura igual que el equipo básico admitidos Altura de montaje permitida Resistencia a sacudidas Protección... -
Page 51: Instalación Mecánica
Instalación mecánica Instalación mecánica ¡Aviso! Existen dos variantes de montaje para el filtro y en consecuencia dos medidas de montaje distintas. Montaje estándar ƒ – El filtro se monta debajo de la base de montaje del equipo básico. La plantilla de sujeción de la serie de equipos L−force 9400 se mantiene. Montaje lateral cuando no se dispone de suficiente profundidad en el ƒ... - Page 52 Instalación mecánica Montaje estándar Montaje estándar Dimensiones SSP94NF003 Filtro y base de montaje Plantilla de taladros para filtro Canal para cables I ... III Tamaño del equipo, taladros de sujeción utilizados Todas las medidas en milímetros. EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 53: Montaje Estándar
Instalación mecánica Montaje estándar Pasos para el montaje SSP94NF004 Para el montaje estándar, proceda de la siguiente manera: 1. Atornille el filtro firmemente a la base de montaje. – 2 tornillos M5 x 20 2. Monte el módulo sobre la placa de montaje preparada, pero aún no lo atornille. 3. - Page 54 Instalación mecánica Montaje lateral para el tamaño I Montaje lateral para el tamaño I Pasos para el montaje Para el montaje lateral, proceda de la siguiente manera: 1. Monte el filtro sobre la placa de montaje preparada a la izquierda de la base de montaje.
- Page 55 Instalación mecánica Montaje lateral para los tamaños II y III Montaje lateral para los tamaños II y III Dimensiones SSP94NF005 Todas las medidas en milímetros. EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 56 Instalación mecánica Montaje lateral para los tamaños II y III Pasos para el montaje SSP94NF006 Para el montaje lateral, proceda de la siguiente manera: 1. Cuelge el ángulo de montaje 0 en la plantilla de agujeros del filtro 1. 2. Monte el filtro a la izquierda de la base de montaje. –...
-
Page 57: Instalación Eléctrica
Instalación eléctrica Instalación eléctrica Datos de los bornes roscados Borne X301 Secciones de conexión Par de apriete Filtro RFI [AWG] [Nm] [lb−in] E94AZRS0044 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0104 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0294 1,2 ... 1,5 10,6 ... - Page 58 Oggetto della fornitura Pos. Descrizione Filtro RFI E94AZRSxxxx Istruzioni di montaggio Elementi sul filtro Pos. Descrizione Collegamento PE (per capocorda ad anello o a forchetta M5) X301 Morsettiera L1 ... L3 X302 Cavo di collegamento alla base di montaggio, 4 fili Supporto di allineamento per base di montaggio Punti guida per base di montaggio Fori filettati per fissaggio base di montaggio...
- Page 59 Validità La presente documentazione è valida per ƒ Filtro RFI E94AZRSxxxx Identificazione Type: SSP94NF002 Codice di identificazione Serie prodotto Versione Accessori Tipo filtro RFI per 9400 MonoAsse Corrente nominale [A] Classe di tensione di rete 4 = 230 ... 400/500 V Compatibilità...
- Page 60 Abbinamento filtro / modulo asse Tipo filtro RFI Tipo modulo asse Grandezza E94ASxE002x E94AZRS0044 E94ASxE003x E94ASxE004x E94AZRS0104 E94ASxE007x E94ASxE013x E94ASxE017x E94AZRS0294 E94ASxE024x EDK94AZRS DE/EN/FR/ES/IT 2.1...
-
Page 61: Simbologia Delle Note E Avvertenze Utilizzate
Informazioni sulla sicurezza Simbologia delle note e avvertenze utilizzate Informazioni sulla sicurezza Simbologia delle note e avvertenze utilizzate Per segnalare pericoli ed informazioni importanti, nella presente documentazione sono riportati i seguenti simboli e parole di segnalazione: Note di sicurezza Struttura delle note di sicurezza: Pericolo! (indica il tipo e la gravità... -
Page 62: Dati Tecnici
Dati tecnici Dati tecnici Norme Conformità Direttiva Bassa Tensione Omologazioni UL508, Industrial Control Equipment, Underwriter Laboratories (File−No. E219022) for USA and Canada Condizioni di impiego Condizioni climatiche Temperatura d’esercizio come il dispositivo base Altitudine Resistenza alle vibrazioni Classe di protezione IP20 (protezione da contatto secondo NEMA 250 Tipo 1) Posizione di montaggio In verticale, con cavi di collegamento nella parte superiore... -
Page 63: Installazione Meccanica
Installazione meccanica Installazione meccanica Nota: Il filtro può essere montato in due modi. Da ciò ne conseguono misure di installazione diverse. Montaggio standard ƒ – Il filtro viene montato sotto la base di montaggio del modulo asse. Viene mantenuta la griglia di fissaggio a pannello dei moduli. Montaggio a lato per armadi elettrici a profondità... - Page 64 Installazione meccanica Montaggio standard Montaggio standard Dimensioni SSP94NF003 Vista laterale del filtro e della base di montaggio Griglia con fori per filtro Canalina per cavi I ... III Taglia dispositivo, fori di fissaggio utilizzati Tutte le quote sono in millimetri. EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 65 Installazione meccanica Montaggio standard Procedura di montaggio SSP94NF004 Per il montaggio standard, procedere come segue: 1. Avvitare tra loro il filtro e la base di montaggio del modulo asse. – 2 viti M5 x 20 2. Montare il gruppo sulla piastra di montaggio predisposta, ma non stringere completamente le viti.
- Page 66 Installazione meccanica Montaggio a lato − Taglia dispositivo I Montaggio a lato − Taglia dispositivo I Procedura di montaggio Per il montaggio a lato, procedere come segue: 1. Montare il filtro sulla piastra di montaggio predisposta, a sinistra accanto alla base di montaggio.
- Page 67 Installazione meccanica Montaggio a lato − Taglia dispositivo II e III Montaggio a lato − Taglia dispositivo II e III Dimensioni SSP94NF005 Tutte le quote sono in millimetri. EDK94AZRS DE/EN/FR/ES/IT 2.1...
- Page 68 Installazione meccanica Montaggio a lato − Taglia dispositivo II e III Procedura di montaggio SSP94NF006 Per il montaggio a lato, procedere come segue: 1. Attaccare la staffa di montaggio 0 alla griglia forata del filtro 1. 2. Montare il filtro a sinistra, accanto alla base di montaggio. –...
-
Page 69: Installazione Elettrica
Installazione elettrica Installazione elettrica Dati della morsettiera Morsettiera X301 Sezione cavi Coppia di serraggio Filtro RFI [AWG] [Nm] [lb−in] E94AZRS0044 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0104 0,5 ... 0,6 4,42 ... 5,31 E94AZRS0294 1,2 ... 1,5 10,6 ... 13,3 Per il conduttore PE è... - Page 70 Lenze Drive Systems GmbH EDK94AZRS 2.1 05/2005 Hans−Lenze−Straße 1 © 2005 D−31855 Aerzen TD29 Germany +49 (0) 51 54 82−0 Service 00 80 00 24 4 68 77 (24 h helpline) Ê Service +49 (0) 51 54 82−1112 E−Mail Lenze@Lenze.de Internet www.Lenze.com...
