GHL PLM-ADIN Manual

Erweiterungskarte für ProfiLux – Aquariencomputer
Eigenschaften

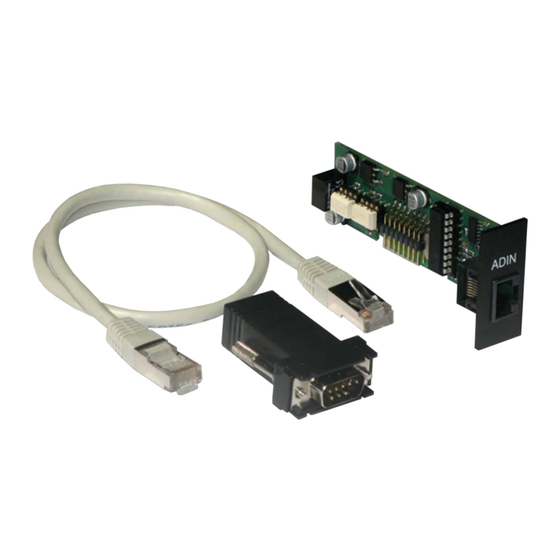

Die Karte PLM-ADIN erweitert Ihren ProfiLux um 2 analoge Eingänge mit einem Eingangsspannungsbereich von 0 V bis 10 V und 4
digitale Eingänge die gegen Masse (GND) geschaltet werden können. Alle Anschlüsse sind galvanisch vom ProfiLux getrennt.
Voraussetzungen
•
Ein freier Steckplatz im ProfiLux
Die Karte ist gemäß der ProfiLux-Bedienungsanleitung in einen freien Slot (Steckplatz) einzustecken. Beim Wiedereinschalten
erkennt ProfiLux automatisch die neue Karte und zeigt ADIN an. Danach stehen im ProfiLux die Sensoreingänge Spannung 1 und
Spannung 2 und 4 digitale Eingänge zur Verfügung.
ACHTUNG: Karte nur einstecken oder abziehen, wenn ProfiLux spannungslos ist – Karte so einstecken, dass der Stecker richtig
(mit allen Kontakten) in der Buchse steckt - ProfiLux und Karte werden sonst zerstört!!!
Installation
Sie können die Spannungen und Signale direkt am Westernstecker der Karte oder über den beiliegenden SUB-D9-Adapter
abgreifen. Die Pinbelegung von SUB-D9 und Westernstecker ist wie folgt:
1 Hilfsspannung +10 V
2 Digitaler Eingang 1
3 Digitaler Eingang 2
4 Digitaler Eingang 3
(Pin 9 des SUB-D-Steckers ist unbelegt, Pin 1 am Westernstecker ist unten)
Technische Daten
•
Analoge Eingänge: Eingangswiderstand ca. 20 kOhm, Spannungsbereich 0 V bis 10 V
•
Digitale Eingänge: Eingangswiderstand ca. 100 kOhm, gegen Masse (GND) zu schalten
•
Hilfsspannung 10 V: Max. belastbar mit 10 mA
2020-04-27
GHL Advanced Technology
GmbH & Co. KG
Marie-Curie-Str. 20
67661 Kaiserslautern
www.aquariumcomputer.com
PLM-ADIN
5 Digitaler Eingang 4
6 Analoger Eingang 1
7 Analoger Eingang 2
8 GND
