LED-POL ORO-SENSO-MIC-2 Manual

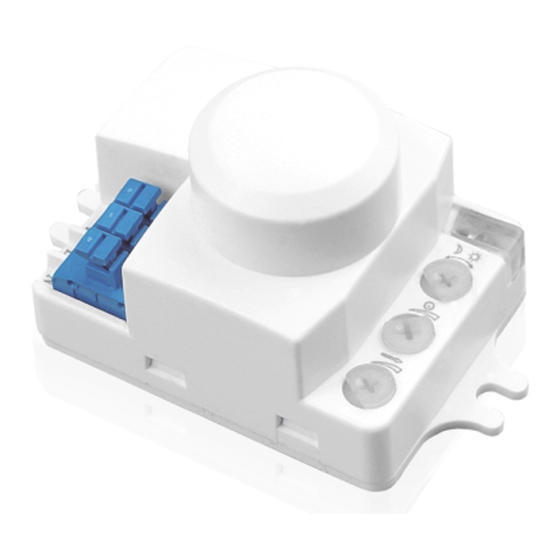

ORO-SENSO-MIC-2
instrukcja obsługi czujnika ruchu
PL Napięcie Hz Częstotliwość Max. obciążenie
EN Voltage Hz Rated frequency Rated load
DE Stromversorgung Frequenz Nennstrombelastung
Hz
SK Napätie Hz Frekvencia Max. Zaťaženie
CZ Napájení Hz frekvence Max. zatížení
RU Напряжение Hz частота Мощность
нагрузки
AC 220-
5,8 GHz
240V~50/60Hz
PL
Przed przystąpieniem do montażu zapoznaj się z instrukcją.
Montaż powinna wykonać osoba posiadająca odpowiednie uprawnienia.
Należy wyłączyć zasilanie przed dokonaniem montażu.
Produkt należy montować z dala od ogrzewania, wentylacji, klimatyzacji.
Nie przekraczać maksymalnej mocy obciążenia czujnika.
Montaż poprzecznie względem poruszającego się obiektu.
Produkt powinien zostać podłączony do sieci zasilającej, zgodnej z
określonym prawem.
Mikrofalowy czujnik ruchu jest aktywnym detektorem ruchu i emituje
wysokiej częstotliwości fale elektromagnetyczne (5,8GHz) oraz odbiera ich
echo. Czujnik wykrywa zmiany w echu wywołane nawet najmniejszym
poruszeniem w strefie zasięgu czujnika.
Detekcja możliwa przez drzwi, szkło oraz cienkie ściany.
UWAGA: Wysoka częstotliwość wysyłana przez czujnik ma moc <10mW,
czyli około 1% mocy emitowanej przez telefon komórkowy lub kuchenkę
mikrofalową.
Zgodnie z przepisami Ustawy z dnia 25 lipca 2009 r. o ZSEiE zabronione
jest umieszczenie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem
przekreślonego kosza. Użytkownik chcąc pozbyć się sprzętu elektronicznego, jest
zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie
znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na
środowisko i zdrowie ludzi.
SK
Pred pris penim k montáži sa oboznámte s nívodom.
Montáž by mala vykonávať patrične oprávnená osoba.
Všetky úkony vykonávajte pri vypnutom napájaní.
Neprekračujte maximálne zaťaženie čidla.
Výrobok montujte tak, aby pole pôsobenia čidla bolo nasmerované
priečne voči pohybujúcemu sa objektu.
Výrobok sa môže zapojiť do elektrickej siete, ktorá splňa právne určené
kvalita vne energe cké štandardy.
Mikrovlnný senzor pochybu je ak vny detektor pohybu, ktorý vysiela
elektromagne cké vlny s vysokou frekvenciou (5,8 GHz) a prijíma ich
ozvenu. Senzor deteguje zmeny echa vyvolané aj tými najmenšími
narušeniami v oblas dosahu senzora.
Senzor deteguje aj cez dvere, sklo a tenké steny.
POZOR: Vysoká frekvencia vysielaná cez senzor má výkon <10mW, tzn.
približne 1% výkonu vyžarovaného mobilným telefónom alebo
mikrovlnnou rúrou.
Toto oznacenie poukazuje na nutnost selek vneho zberu opotrebovanej
elektrickej a elektronickej techniky. Takto oznacené výrobky sa nesmejú, pod
hrozbou pokuty, vyhadzovat do obycajných košov spolu s ostatným odpadom.
Tieto výrobky vyžadujú špeciálnu formu spracovania / spätného získavania /
recyklingu / u lizácie.
Moc Pobór
promieniowania
Transmission Power
power consumption
Sendeleistung Stromaufnahme
Vysielací výkon Príkon
Vysílací výkon Spotřeba energie
Передача власти потребляемая
мощность
1200W <10mW 0,9W
LED-POL Spółka z ograniczoną odpowiedzialnością Sp. k.
ul. Kustronia 40, 43-300 Bielsko-Biała, Polska
e-mail: biuro@led-pol.pl, www: www.led-pol.com
Kąt działania Zasięg działania czujnika
czujnika
Detection range Detection distance
Erfassungsbereich Detektionsreichweite
Uhol senzora Prevádzkový rozsah
snímača
úhel senzoru Provozní rozsah snímače
Угол Дальность
обнаружения обнаружения
360⁰
1-10m
GB
Before installa on, please read instruc on carefully and preserve it well.
Only maintained and installed by qualified electrician.
Before installa on, please switch off the power.
Keep away the hea ng/streaming/air condi oning devices.
Do not exceed the maximum load power of the sensor.
The product can be connected to a supply network which meets energy quality
standards as prescribed by law.
The sensor is an ac ve mo on detector, it emits high-frequency electro-
magne c wave (5.8GHz) and receives their echo. The sensor detects the
change in echo from even the slightest movement in its detec on zone.
Detec on is possible through doors, panes of glass or thin walls.
NOTE: the high-frequency output of this sensor is <10Mw- that is 1% of the
transmission power of a mobile phone or the output of a microwave oven.
This labelling indicates the requirement to selec vely collect waste electronic and
electrical equipment. Products labelled in this way must not be disposed of in the same way as
other waste under the threat of a fine. These products require a special form of recycling/
neutralising.
CZ
Před zahájením montáže se seznam s návodem.
Montáž by měla provádět oprávněná osoba.
Veškeré činnos provádět při vypnutém napájení.
Je nutné dodržet ostražitost.
Nepřekračovat maximální výkon za žení čidla.
Výrobek je nutné montovat tak, aby pole působnos čidla bylo nasměrováno
příčně ve vztahu k pohybujícímu se objektu.
Výrobek může být připojen k takové napájecí sí , která splňuje standardní
jakostní normy podle předpisů.
Mikrovlnné čidlo pohybu je ak vní pohybový detektor, vyzařuje
vysokofrekvenční elektromagne cké vlny (5,8 GHz) a přijímá jejich odezvu.
Čidlo zjišťuje změny v odezvě způsobené sebemenším pohybem v prostoru
dosahu čidla.
Detekce je možná přes dveře, sklo a tenké stěny.
UPOZORNĚNÍ: Vysokofrekvenční záření čidla má výkon <10 mW čili asi 1 %
výkonu vyzařovaného mobilním telefonem nebo mikrovlnnou troubou.
Toto znacení poukazuje na nutnost sberu trídeného opotrebovaného elektro
zboží. Takto oznacené výrobky nelze vyhazovat spolu s jinými odpadky,
nedodržení tohoto zákazu bude trestáno pokutou.
Tyto výrobky musí být zvlášt zracovávány, u lisovány, niceny.
tel. +48 33 822 63 00
Regulacja czasu Regulacja natężenia Temperatura pracy
pracy światła
Time delay Ambient light Working temperature
Nachlaufzeit Beleuchtungsstärke Betriebstemperaturbereich
Regulácia Nastavenie intenzity Prevádzková teplota
pracovného času svetla
Zpoždění Intenzita světla Rozsah provozní teploty
vypínání
Задержка Световой поток Диапазон рабочих
выключения температур
8s - -15⁰C -
<2LUX~2000LUX
30min. +70⁰C
®
Montaż IP
Installation IP
Montage IP
Montáž IP
Montáž IP
установка IP
20
