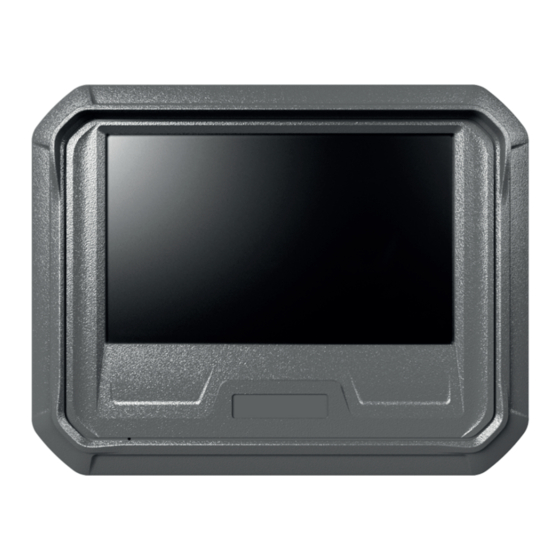

HAZET-WERK 4812-21 User Manual

Video borescope basic unit
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

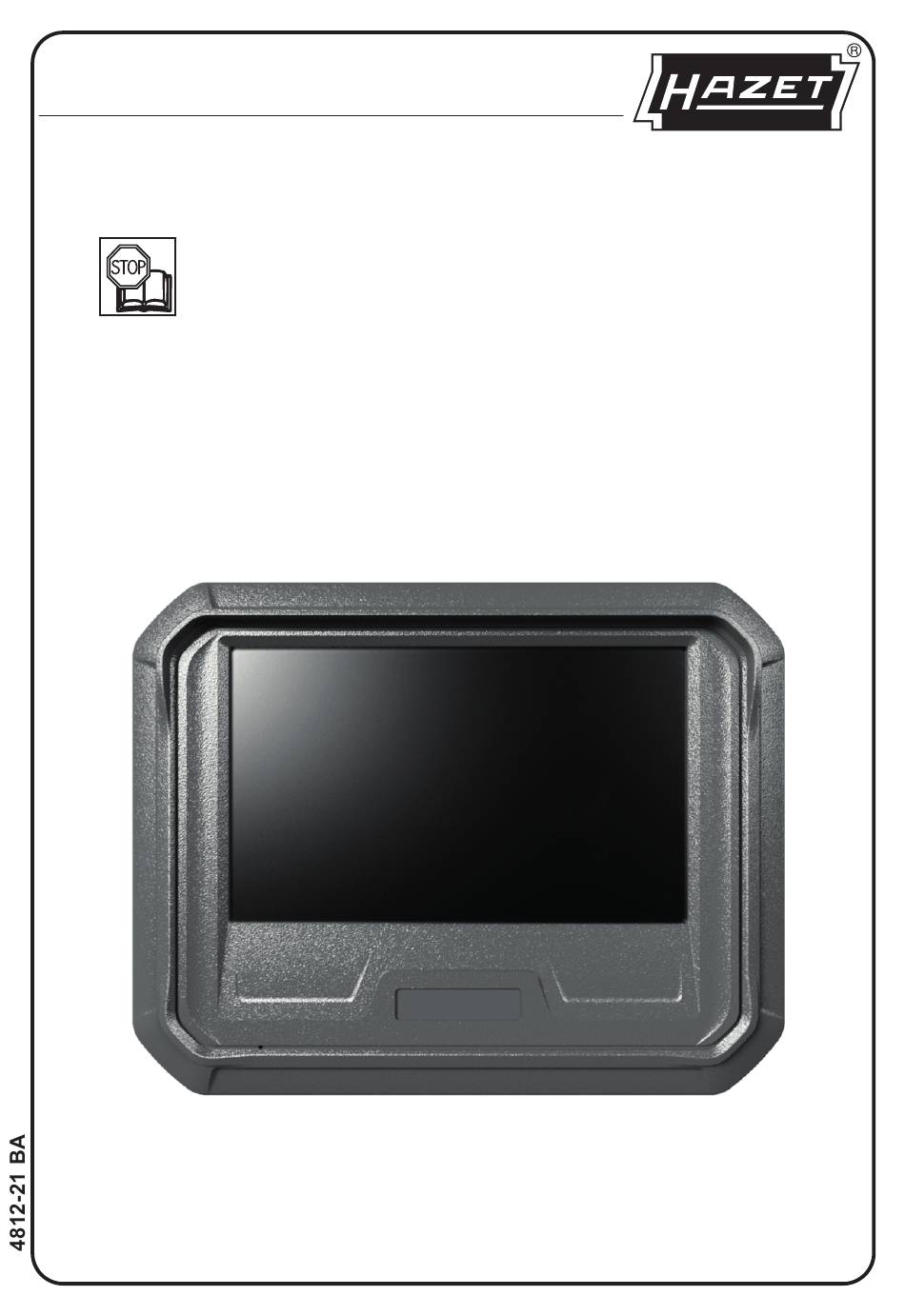

H A Z E T- W E R K
HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868
HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868
Bedienungsanleitung
Video-Endoskop Grundgerät
User manual
Video borescope basic unit
4812-21
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 4812-21 and is the answer not in the manual?

Questions and answers

Related Manuals for HAZET-WERK 4812-21

Summary of Contents for HAZET-WERK 4812-21

  • Page 1 H A Z E T- W E R K HÖCHSTE TECHNOLOGIE IN DER WERKZEUGFERTIGUNG SEIT 1868 HIGHEST TECHNOLOGY IN TOOL MANUFACTURE SINCE 1868 4812-21 Bedienungsanleitung Video-Endoskop Grundgerät User manual Video borescope basic unit...
  • Page 2 Ursprungsprache deutsch – original language: German HAZET-WERK Hermann Zerver GmbH & Co. KG } 10 04 61 • 42804 REMSCHEID ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 REMSCHEID DEUTSCHLAND • GERMANY • ALLEMAGNE [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 (National) -400 (International) ^ hazet.de •...

  • Page 3: Table Of Contents

    Zu Ihrer Information 6 ....Zu Ihrer Sicherheit 7 ....Ersatzteile und Entsorgung 11 ....Aufbau und Funktion 12 ....Produktmerkmale 12 ....Hauptfunktion 14 ....Menü Einstellungen 20 ....Wasserzeichen 26 ....USB-Port / SD-Karte ....Datum / Zeit ....
  • Page 4 For Your Information 34 ....For Your Safety 35 ....Spare Parts and Disposal 39 ....Design and Function 40 ....Product features 40 ....Main function 42 ....Menu settings 47 ....Watermark 53 ....USB-Port / SD-Card ....Date / Time ....

  • Page 6: Zu Ihrer Information

    Zu Ihrer Information 1. Allgemeine Informationen Bitte stellen Sie sicher, dass der Benutzer dieses Werkzeugs die vorliegende Betriebs anleitung vor der ersten Inbetrieb- nahme gründlich durchgelesen und verstanden hat. • Diese Betriebsanleitung enthält wichtige Hin weise, die zum sicheren und störungsfreien Betrieb Ihres HAZET Video-Endoskops erforderlich sind.

  • Page 7: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit 1. Verantwortung des Betreibers Das Video-Endoskop ist zum Zeitpunkt seiner Ent wick lung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können vom Video-Endoskop jedoch Gefahren ausgehen, wenn es von nicht fachgerecht ausgebil- detem Per sonal, unsachgemäß...
  • Page 8 Zu Ihrer Sicherheit Dieses Video-Endoskop darf nicht für medizinische Anwendungen benutzt werden. • Die Video-Endoskopsonde ist wasserdicht und darf kurzzeitig in Wasser, Öl und Benzin eingetaucht werden. Das Hauptgerät ist nicht wasserdicht. • Setzen Sie das Video-Endoskop nie bei Temperaturen unter 0 °C oder über +60 °C ein, nur in diesem Temperaturbereich ist die Funktion sichergestellt.
  • Page 9 Zu Ihrer Sicherheit 3. Gefahren die vom Gerät ausgehen Vor jeder Benutzung ist das HAZET Video-Endoskop auf seine volle Fun ktions fähigkeit zu prüfen. Ist die Fun ktions fähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Video-Endoskop nicht verwendet werden. Ist die volle Funktions fähigkeit nicht gegeben und das Video-Endoskop wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

  • Page 10: Ersatzteile Und Entsorgung 11

    Zu Ihrer Sicherheit • Gerät nicht in explosionsgefährdeten Räumen verwenden. Elektrowerkzeuge können Funkenschlag verursachen oder zur Entzündung brennbarer Materialien führen. Werkzeuge nie in der Nähe von brennbaren Substanzen wie Benzin, Naphtha oder Reinigungsmitteln etc. betätigen. Nur in sauberen, gut gelüfteten Bereichen arbeiten, in denen sich keine brennbaren Materialien befin- den.
  • Page 11 Zu Ihrer Sicherheit WARNUNG VOR BRENNBAREN GASEN •Verwenden Sie dieses System nicht in der Nähe von brennbaren Gasen. WARNUNG NUR FÜR DEN INDUSTRIELLEN GEBRAUCH WARNUNG INTENSIVES LICHT KANN AUGENVERLETZUNGEN VERURSACHEN • Schauen Sie nicht in den Sondenkopf bei eingeschalteter LED. 4.

  • Page 12: Produktmerkmale

    Aufbau und Funktion Produktmerkmale Netzschalter Mikrofon Magnetischer Rückenständer Reset Micro SD Anschluss Micro HDMI Anschluss USB-C...
  • Page 13 Aufbau und Funktion...

  • Page 14: Hauptfunktion

    Aufbau und Funktion Hauptfunktion Live-View-Bildschirm UI Live-Ansicht Bildschirm Overlays...
  • Page 15 Aufbau und Funktion Funktionstasten Liste wie folgt: Punkte Taste Beschreibung Schnapp- Speichern des Live-Ansichtsbildes auf der SD-Karte schuss Videos auf der SD-Karte Aufzeichnung aufzeichnen Zugriff auf die SD-Karte, um ges- Album peicherte Bilder und Videos zu überprüfen Einstellung Einstellungs-Menü 2 Modi (LED-Licht/Belichtungszeit) Helligkeit Helligkeitssteuerung LED-Richtung ändern (funktioniert...
  • Page 16 Aufbau und Funktion Album Punkte Taste Beschreibung Zurück Go back to live view Zugriff im Bearbeitungsmodus SITZUNG SITZUNG...
  • Page 17 Aufbau und Funktion Video Album Zugriff auf Videodateien. Fotoalbum Zugriff auf Fotodateien. Löschen Wählen Sie die zu löschenden Dateien aus. Auswählen Bestätigen Sie das Löschen Datei löschen der ausgewählten Dateien. Album Seite vorwärts. Zurück Album Seite zurück. Einzelne Berühren Sie diese Einzelbild- Touch- Schaltfläche, um eine einzelne...
  • Page 18 Aufbau und Funktion Album - Funktion zum Kommentieren von Fotos Mit dem System 4812-21 können Sie maximal 10 Notizen zu einem Foto hinzufügen. Jede Notiz kann maximal 24 Zeichen enthalten. Hierzu gehen Sie wie folgt vor: Punkte Taste Beschreibung Zurück Gehen Sie zurück zur Einzelbildansicht.
  • Page 19 Aufbau und Funktion Berühren Sie eine beliebige Notiz, die auf dem Bildschirm gemacht wurde, dann zeigt Notiz sie einen grünen Rahmen an. Tippen Sie löschen [Löschen] an, um den Notizrahmen zu löschen. Speichern Sie das Foto mit den von Ihnen S p e i - gemachten Notizen.
  • Page 20 Aufbau und Funktion Menü-Einstellungen HAUPTMENÜ 11 Einstellpunkte auf 2 Seiten.
  • Page 21 Aufbau und Funktion SCHÄRFE Ziehen Sie den Balken, um die Bildschärfe fein einzustellen.
  • Page 22 Aufbau und Funktion SITZUNG/SESSION Das HAZET Video-Endoskop 4812-21 bietet einen benutzerdefini- erten Foto-/Videospeicherordner unter SESSION. Wenn eine neue SD-Karte installiert wird, wird der Standardordner MEDIA erstellt. Die Bearbeitungsschritte sind nachstehend aufgeführt: Einen neuen Ordner hin- zufügen & bearbeiten Zum TAG unter dem ausgewählten Ordner...
  • Page 23 Aufbau und Funktion Das HAZET Video-Endoskop 4812-21 bietet einen benutzerdefini- erten Foto-/Videospeicherordner unter TAG. Wenn eine neue SD-Karte installiert wird, wird der Standardordner-MEDIA erstellt. Die Bearbeitungsschritte sind nachstehend aufgeführt: Neuen TAG hinzufügen Position der TAG- Überlagerung Tippen Sie auf die Popup-Tastatur ‘HINZUFÜGEN’...

  • Page 24: Menü Einstellungen 20

    Die benutzerdefinierten Einstellungen im Menü SITZUNG/ SESSION und TAG werden im internen Speicher des Systems gespeichert. Alle oben erwähnten Einstellungen müssen auf Video- Endoskop 4812-21 vorgenommen werden. Es ist nicht möglich die SD-Karte über einen PC zu bearbeiten, um die Menüpunkte anzulegen.

  • Page 25: Wasserzeichen 26

    Aufbau und Funktion WASSERZEICHEN - Ein/Aus-Schalter für die Überlagerung von Zeitstempel und Wasserzeichen auf dem Schnappschuss. - Zeitstempel und Wasserzeichenposition können auf die 4 Ecken des Fotos eingestellt werden.
  • Page 26 Aufbau und Funktion - Das Wasserzeichen-Logo kann wie in den folgenden Schritten erk- lärt eingestellt werden: 1. Logodatei auf SD-Karte im Stammverzeichnis speichern. Dateiformat: 160*160 Auflösung; .JPG; schwarzer Hintergrund (RGB- 0.0.0.) 2. Das System zeigt unten eine Liste der beendeten Dateien an. Tippen Sie auf die Datei und dann auf das Symbol “Speichern”, um diese in den Systemspeicher zu laden.

  • Page 27: Usb-Port / Sd-Karte

    Aufbau und Funktion USB PORT - Wenn der USB-Port an den PC angeschlossen ist, wählen Sie den gewünschten Ausgang aus: (1)SD-Kartenleser ; (2) Kamera. SD-KARTE Anzeigen des SD-Karten-Speicherstatus, Lösch- und Formatierungsfunktionen.

  • Page 28: Datum / Zeit

    Aufbau und Funktion DATUM / ZEIT SPRACHE Unterstützt 28 Sprachen.

  • Page 29: Mikrofon / Auto. Ausschalten

    Aufbau und Funktion MIKROFON Ein-/Ausschalten zum Aktivieren/Deaktivieren der Sprachaufzeichnung während der Videoaufnahme.. AUTOMATISCHES AUSSCHALTEN 4 Modi der Abschaltautomatik-Einstellungen.

  • Page 30: Technische Daten

    Aufbau und Funktion TECHNISCHE DATEN Punkte Daten Monitor-Anzeige 5 “ Touchscreen, Auflösung:800x480 Monitor-Anzeige Wiederaufladbare Li-Batterie 3,7V 4900mAh Video-Ausgang HDMI 1.4, TYP D Hardware Anschluss Datenausgabe USB TYP C Anschluss Speicherung von Bildern SDHC bis zu 32G Umweltbeständigkeit IP54 Bildauflösung IP54 Photo: 1280 * 960 .JPG Video: 1280 * 960 .MOV Schnappschuss &...

  • Page 31: Zubehör

    Aufbau und Funktion Zubehör Punkte Daten HDMI-Kabel 1,5 m, HDMI 1.4a,TYP A bis TYP D (Mikro-HDMI) USB-Kabel 1 m, Typ C bis Typ A (Datenübertragung & Ladegerät) Mikro-SD-Karte Bis zu 32 GB DC-Netzadapter Adapter empfehlen: AC-Eingang 100V~240V, DC-Ausgang 5V 3A.. Version des Englisch Benutzerhandbuchs...

  • Page 32: Aufbau Und Funktion 12

    Aufbau und Funktion • Für Videoaufnahmen ist eine SD-Karte mit hoher Schreibgeschwindigkeit erforderlich. Wir empfehlen SD-Karten mit 80facher (oder höherer) Schreibgeschwindigkeit für eine bessere Videoqualität. • Dieses Produkt ist nur für den industriellen Gebrauch bestimmt. Verwenden Sie das System nicht für menschliche oder andere biologische Untersuchungen.
  • Page 33 Notizen • Notes...

  • Page 34: For Your Information

    For Your Information 1. General information Please take care that the user of this borescope carefully reads these operating instructions and understands all information given in there before the first use. • These operating instructions contain important advices that are necessary for a safe and trouble-free operation of your HAZET video borescope.

  • Page 35: For Your Safety

    For Your Safety 1. Operator’s Liability The video borescope was developed and fabricated according to the technical norms and standards that have been valid at that time and is considered to be operationally reliable. Nevertheless, the video borescope can present a danger when it is not used as intended or in an inappropriate way by non-qualified personnel.
  • Page 36 For Your Safety This borescope must not be used for medical purposes. • The video borescope probe is water-proof and is suitable for short time use in water, oil and petrol. The console is not water-proof. • Never use the video borescope to temperatures outside the range of 0°C to +60°C;...
  • Page 37 For Your Safety 3. Dangers emanating from the tool Before each use, check the HAZET video borescope for full operability. Do not use the video borescope if the operability cannot be ensured or if damage is detected. If the video borescope is used, although its full operability cannot be ensured, you risk severe injuries to persons and damage to property.

  • Page 38: Spare Parts And Disposal 39

    For Your Safety • Do not use the video borescope in explosive atmosphere. The video borescope can produce sparks that may ignite combustible materials. Never operate power tools in proximity to combustible sub- stances like petrol, naphtha, detergents etc. Work in well-cleaned and well-ventilated areas only.
  • Page 39 For Your Safety 4. Spare Parts • Only use the manufacturer’s original spare parts. • Unsuitable or defective spare parts may cause damage, malfunction or the borescope’s total failure. • When using spare parts that are not approved, all warranty and service claims as well as all claims for compensation and liability against the manufacturer or its agents, distributors and sales repre- sentatives will be void.

  • Page 40: Design And Function

    Design and Function Product Features Power switch Microphone Magnetic back stand Reset Micro SD connection Micro HDMI connection USB-C...
  • Page 41 Design and Function...

  • Page 42: Main Function

    Design and Function Main function Live View screen UI Live view Screen Overlays...
  • Page 43 Design and Function Function keys list as follows: Items Button Description Save the live view image on the Snapshot SD card Recording Record videos on the SD card Access to the SD card to check Album stored images and videos Setting Settings menu 2 modes (LED light/exposure time)
  • Page 44 Design and Function Album Items Button Description Back Go back to live view Access to SESSION editing SESSION mode...
  • Page 45 Design and Function Video album Access to video files. Photo album Access to photo files. Select delete Select the files to be deleted. Confirm deletion of the Delete file selected files. Forward Album page forward. Back Album page back. Touch Single image Tap this button to display an individual...
  • Page 46 Design and Functionn Album - Function for commenting on photos The 4812-21 system lets you add up to 10 notes to a photo. Each note can contain up to 24 characters. Proceed as follows: Items Button Description Back Go back to single image view.

  • Page 47: Menu Settings

    Design and Function Menu settings MAIN MENU 11 setting items on 2 pages.
  • Page 48 Design and Function SHARPNESS Drag the bar to finely adjust the image sharpness.
  • Page 49 Design and Function SESSION The HAZET video borescope 4812-21 provides a custom photo/ video storage folder under SESSION. The default folder MEDIA is created when a new SD card is installed. The editing steps are listed below: Add and edit a new...
  • Page 50 Design and Function The HAZET video borescope 4812-21 provides a custom photo/ video storage folder under TAG. The default folder MEDIA is cre- ated when a new SD card is installed. The editing steps are listed below: Add new TAG Position of TAG overlay Tap the ‘ADD’...
  • Page 51 The custom settings in the SESSION and TAG menus are stored in the internal memory of this system. All the above settings must be made on video borescope 4812-21. It is not possible to edit the SD card via a PC to create the menu items.

  • Page 52: Watermark 53

    Design and Function WATERMARK - On/Off switch for overlaying timestamp and watermark on the snap- shot. - Timestamp and watermark position can be adjusted to the 4 corners of the photo. - The watermark logo can be set as explained in the following steps: 1.

  • Page 53: Usb-Port / Sd-Card

    Design and Function USB PORT - When the USB port is connected to the PC, select the desired out- put: (1) SD card reader; (2) Camera. SD CARD Displays SD card memory status, delete and formatting functions.

  • Page 54: Date / Time

    Design and Function DATE / TIME LANGUAGE Supports 28 languages.

  • Page 55: Microphone / Auto Power Off

    Design and Function MICROPHONE On/Off switch to enable/disable voice recording during video. AUTO POWER OFF 4 modes of auto power off settings.

  • Page 56: Technical Data

    Design and Function TECHNICAL DATA Items Data Monitor display 5” touchscreen, resolution: 800x480 Power supply Rechargeable Li-battery 3.7V 4900mAh Video output HDMI 1.4, TYPE D Hardware connection Data output USB TYPE C connection Image storage SDHC up to 32G Environmental resistance IP54 Image resolution IP54 Photo: 1280 * 960 .JPG...

  • Page 57: Accessories

    Design and Function Accessories Items Data HDMI cable 1.5 m, HDMI 1.4a,TYPE A to TYPE D (micro HDMI) USB cable 1 m, Type C to Type A (data transfer & charger) Micro SD card Up to 32GB DC power Recommend adapters: AC input 100V~240V, DC adapter output 5V 3A.
  • Page 58 Design and Function • An SD card with high write speed is required for video recording. We recommend SD cards with 80x (or higher) write speed for bet- ter video quality. • This product is intended for industrial use only. Do not use the system for human or other biological examinations.
  • Page 59 Notizen • Notes...
  • Page 60 Das Werkzeug HAZET-WERK Hermann Zerver GmbH & Co. KG } 10 04 61 • 42804 REMSCHEID • GERMANY ; Güldenwerther Bahnhofstraße 25 - 29 • 42857 REMSCHEID • GERMANY [ +49 (0) 21 91 / 7 92-0 \ +49 (0) 21 91 / 7 92-375 (National) -400 (International)
