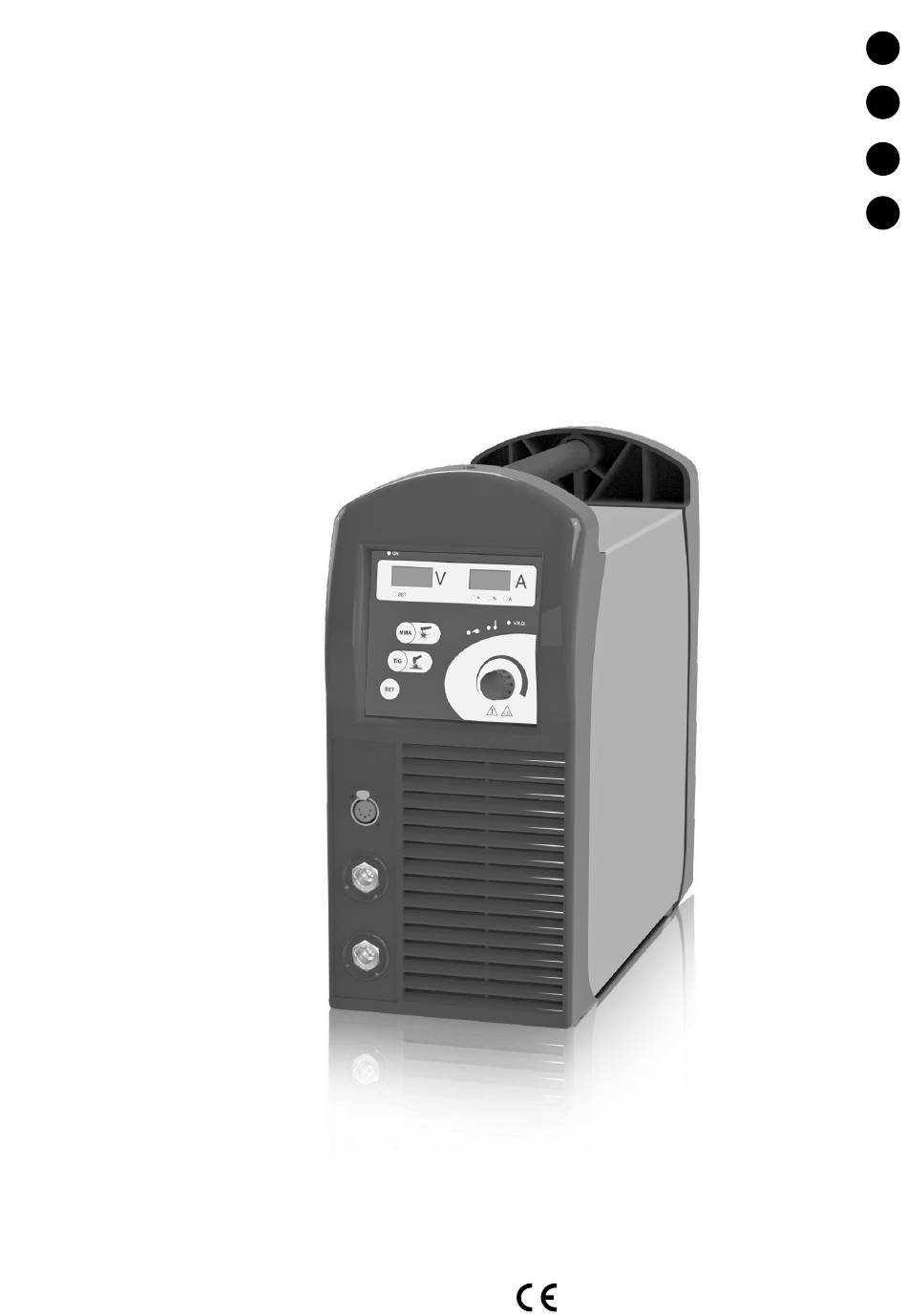

- Page 1 Návod k obsluze / svařovací stroj INstructIoN for use / weldINg machINe bedIeNuNgsaNleItuNg / schweIßgeräte INstrukcja obsługI / maszyNa spawalNIcza 220/270/320 MMA MADE IN EU...
-
Page 2: Table Of Contents
Technical data 220 MMA 270 MMA 320 MMA supply voltage 50/60 hz 3x 400 v +10 % -20 %... -
Page 3: Mma Method
Grounding place the grounding clamp directly on the welded part. the touching surface must be clean and as big as possible - it must be cleaned from paint and rust. Protective gas and gas tank installation use inert gases (for example argon, helium or argon-helium mixture) as a protec- tion gas for tiG welding. - Page 4 HOT START it is used especially in the area of medium and lower currents for improved bur- ning of the welding arc. the optimal setting is 30 – 35 %. in case of burn-through in thin materials welding it is necessary to lower the function’s value or to shut the function off.
-
Page 5: Tig Method
HOT START function TIG welding method this function is used to make it easier to ignite to welding arc. this function au- Basic TIG method welding information tomatically increases the welding current during the arc ignition. the user can connect the welding torch to the minus clamp and the grounding cable to the set the hot start intensity. - Page 6 position s (pf) 15 – 40° 10 – 30° Preparation of basic material: in table 7 there are given values for preparing material. sizes shall be determined according to picture: α Arc ignition in TIG method turn the gas on with the valve on the gas tank. touch the welded material with the electrode and remove it.
-
Page 7: Problems Solving
Err -t- (temp – overheating) Problems solving activation of the machine heat protection. Wait till the machine cools down and display is not on - no voltage is entering the machine. then continue your work. • check the main supply cable and replace faulty parts. the machine is not welding properly. -
Page 8: Production Plate
Výrobní štítek / Production plate Herstellungsplatte / Tabliczka znamionowa Popis / CZ Description / EN napájecí napětí supply voltage svařovací metoda Welding method svařovací stroj Welding machine typ stroje machine type Jméno a adresa výrobce name and address of manufacturer výrobní... - Page 9 Elektrotechnické schéma / Electrical diagram / Elektrotechnisches Schema / Schemat elektrotechniczny dálkové ovládání na mma strojích / remote control on mma machines / zdalne sterowanie w urządzeniach mma 3-4-5 10 kΩ potenciometr / potentiometer 28 |...
- Page 10 Seznam náhradních dílů / List of spare parts / Ersatzteilliste / Lista części zamiennych obj. č. název description beschreibung no. / nr. konektor zásuvka 5 pin connector socket 5 pin konnektor 5 pin 11558 trafo zdrojové source transformer trafo - Generator 11560 tlumivka mma 300 inductor mma300...
- Page 11 Orientační hodnoty zatěžovatelů při použití protiprachového filtru / Orientati- on duty cycle values if a dust filter is used / Orientierungswerte für die Belastu- ng bei Verwendung eines Staubfilters Zatěžovatel Duty Cycle 220 MMA 270 MMA 320 MMA Belastung max.
- Page 12 Osvědčení o jakosti a kompletnosti výrobku Testing certificate / Qualitätszertifikat des Produktes / Deklaracja Jakości i Kompletności název a typ výrobku ⃝ 220 MMA ⃝ 270 MMA ⃝ 320 MMA type bennenung und typ ⃝ ⃝ ⃝ nazwa i rodzaj produktu výrobní...
- Page 13 výrobce si vyhrazuje právo na změnu. the producer reserves the right to modification. hersteller behaltet uns vor recht für Änderung. producent zastrzega sobie prawo do zmian. 01/2021 32 |...
