WSS Business Series Assembly Instruction

ATELIER F/R – Business Line Türband mit Anschraubplatte
Montageanleitung
7
Montageanleitung
ATELIER F/R – Business Line Türband mit Anschraubplatte
ƒ Anzugsmoment 12 Nm/Innensechskant­
schlüssel SW4.

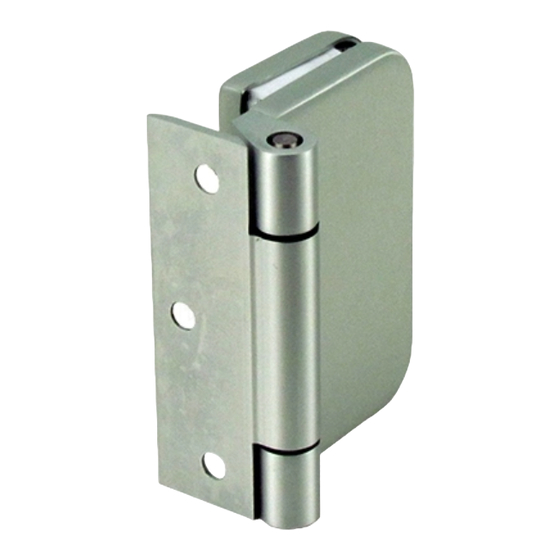

ƒ Die Abbildung zeigt das Produkt in einer
von mehreren lieferbaren optischen Varian­
ten. Für alle Varianten hat diese Montage­
anleitung Gültigkeit.
ACHTUNG! Glas und Zwischen lagen
müssen staub­ und fettfrei sein, ggf. mit
handelsüblichem Glasreiniger reinigen.
Wilh. Schlechtendahl & Söhne GmbH & Co. KG ƒ Hauptstraße 18–32 ƒ 42579 Heiligenhaus ƒ Postfach 10 05 52/62
42570 Heiligenhaus ƒ Telefon +49 (0) 20 56/17­0 ƒ Fax

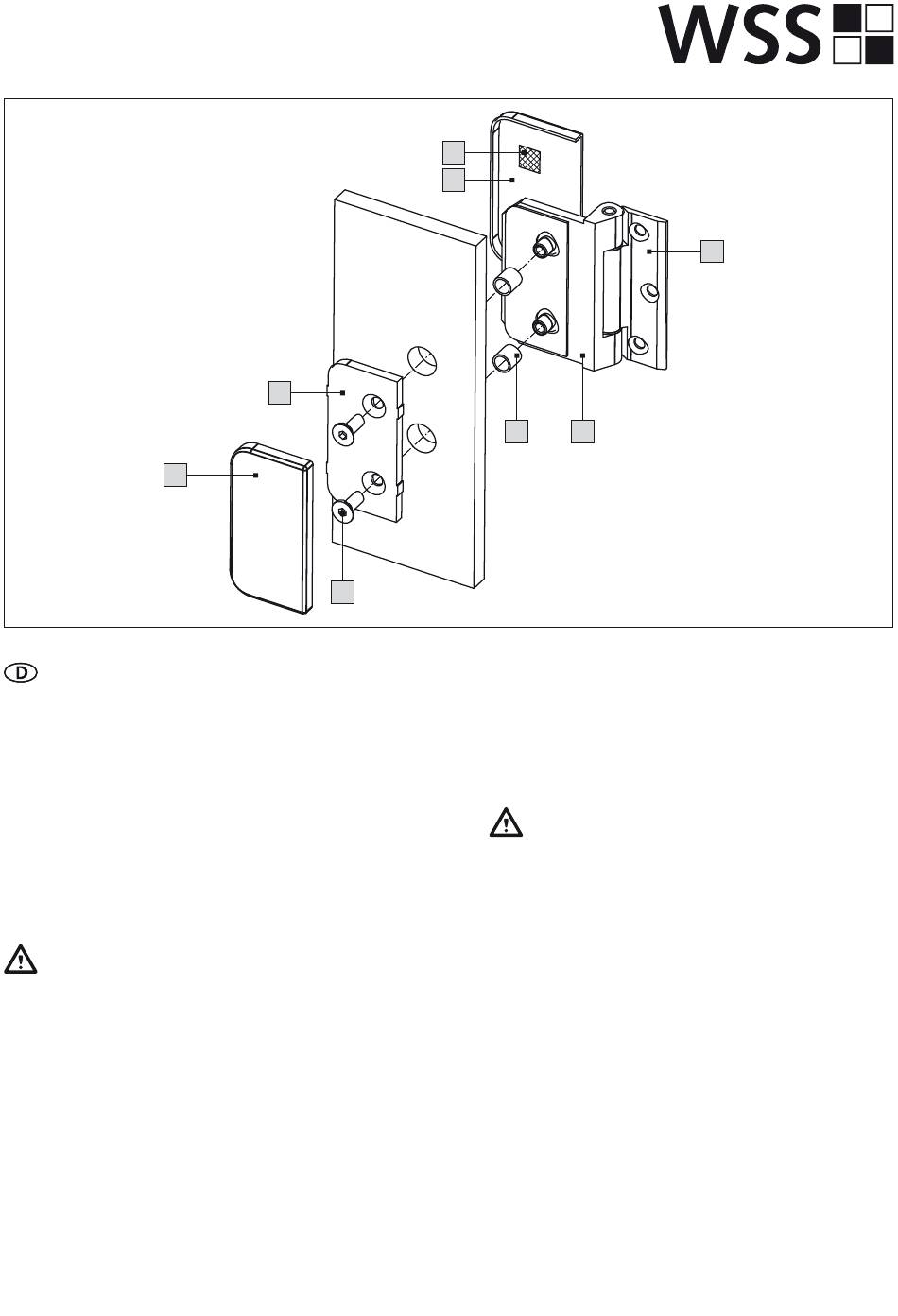

2
3
5
6
4 1.2
1. Anschraubplatte 1.1 an Zarge schrauben.
ACHTUNG! Auf lotrechten Sitz der
Türbänder zueinander achten und alle
Schrauben und Gewindestifte auf festen
Sitz kontrollieren!
2. Glasbohrungsschutz 4 auf Flügelband 1.2
schieben.
3. Türblatt auf Montagekeilen in Zarge stellen
und Flügelband 1.2 an Türblatt klappen.
4. Klemmplatte 2 mit Flügelband 1.2 und
Befestigungs schrauben 3 am Türblatt mon­
tieren (Anzugsmoment 12 Nm).
5. Abdeckkappe 6 mit Hilfe der Klebepads 5
am Flügelband 1.2 be festigen.
6. Abdeckkappe 7 plan auf Klemmplatte 2
setzen und gleichmäßig aufdrücken.
+49 (0) 20 56/51 42 ƒ www.wss.de ƒ wss@wss.de
1.1
