AL-KO HW 5000 FMS Premium Instructions For Use Manual
  1. Manuals
  2. Brands
  3. AL-KO Manuals
  4. Water System
  5. HW 5000 FMS Premium
  6. Instructions for use manual

AL-KO HW 5000 FMS Premium Instructions For Use Manual

House water system
Hide thumbs Also See for HW 5000 FMS Premium:
Table of Contents

  • Deutsch
    • Table of Contents
    • Zu diesem Handbuch
    • Produktbeschreibung
    • Lieferumfang
    • Sicherheitshinweise
    • Montage
    • Inbetriebnahme
    • Wartung und Pflege
    • Lagerung
    • Display-Anzeigen
    • Hilfe bei Störungen
    • Entsorgung
    • Garantie
    • EG-Konformitätserklärung

  • English

  • Français
    • Description du Produit
    • Informations Sur Ce Manuel
    • Consignes de Sécurité
    • Contenu de la Livraison
    • Montage
    • Mise en Service
    • Maintenance Et Entretien
    • Affichages de L'écran
    • Stockage
    • Aide en Cas de Panne
    • Elimination
    • Garantie
    • Déclaration de Conformité CE

  • Русский
    • Описание Продукта
    • Предисловие К Руководству
    • Комплект Поставки
    • Указания По Безопасности
    • Монтаж
    • Ввод В Эксплуатацию
    • Техобслуживание И Уход
    • Индикация На Дисплее
    • Хранение
    • Устранение Неисправностей
    • Гарантия
    • Утилизация
    • Заявление О Соответствии ЕС

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 15

Quick Links

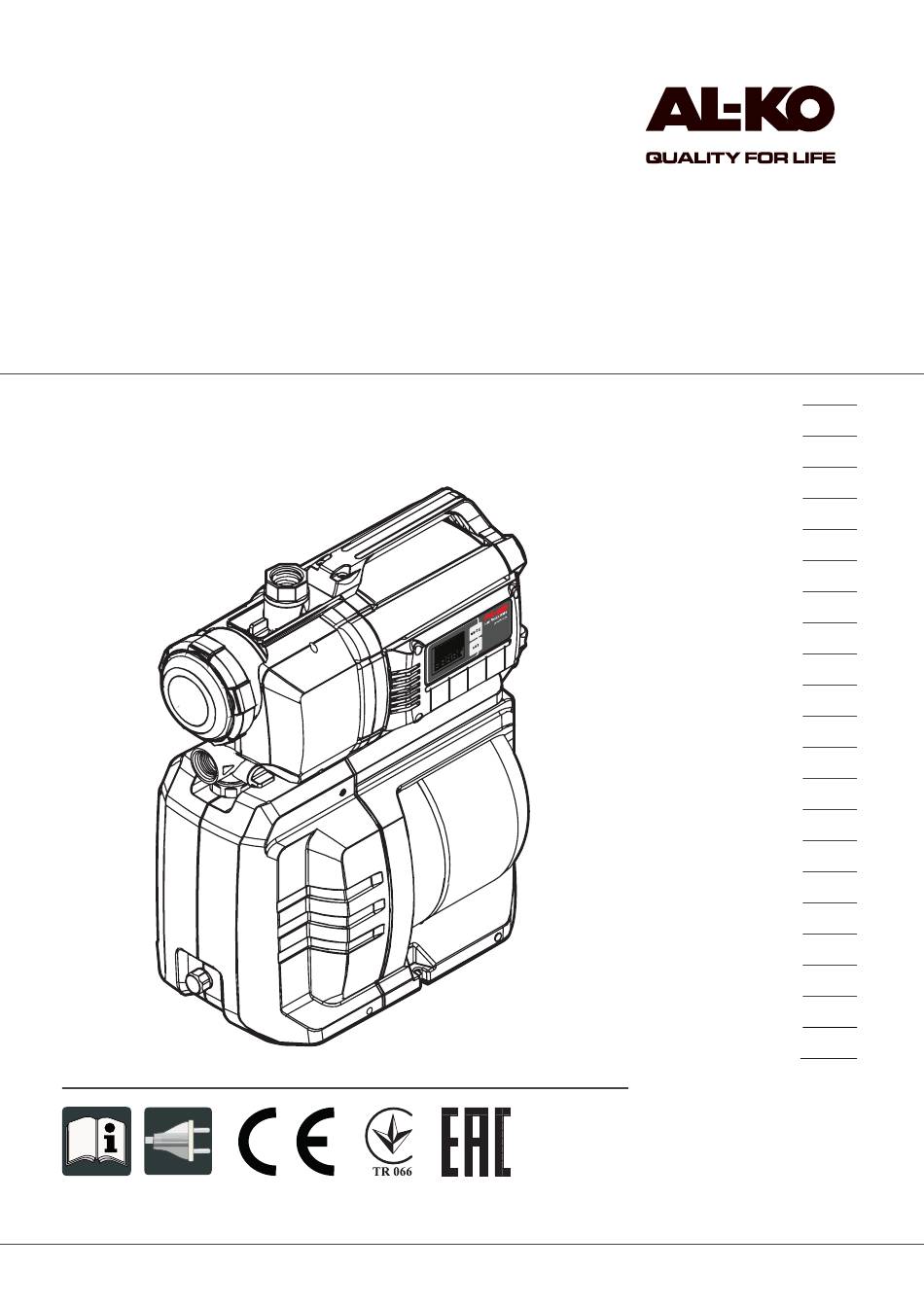

BETRIEBSANLEITUNG
