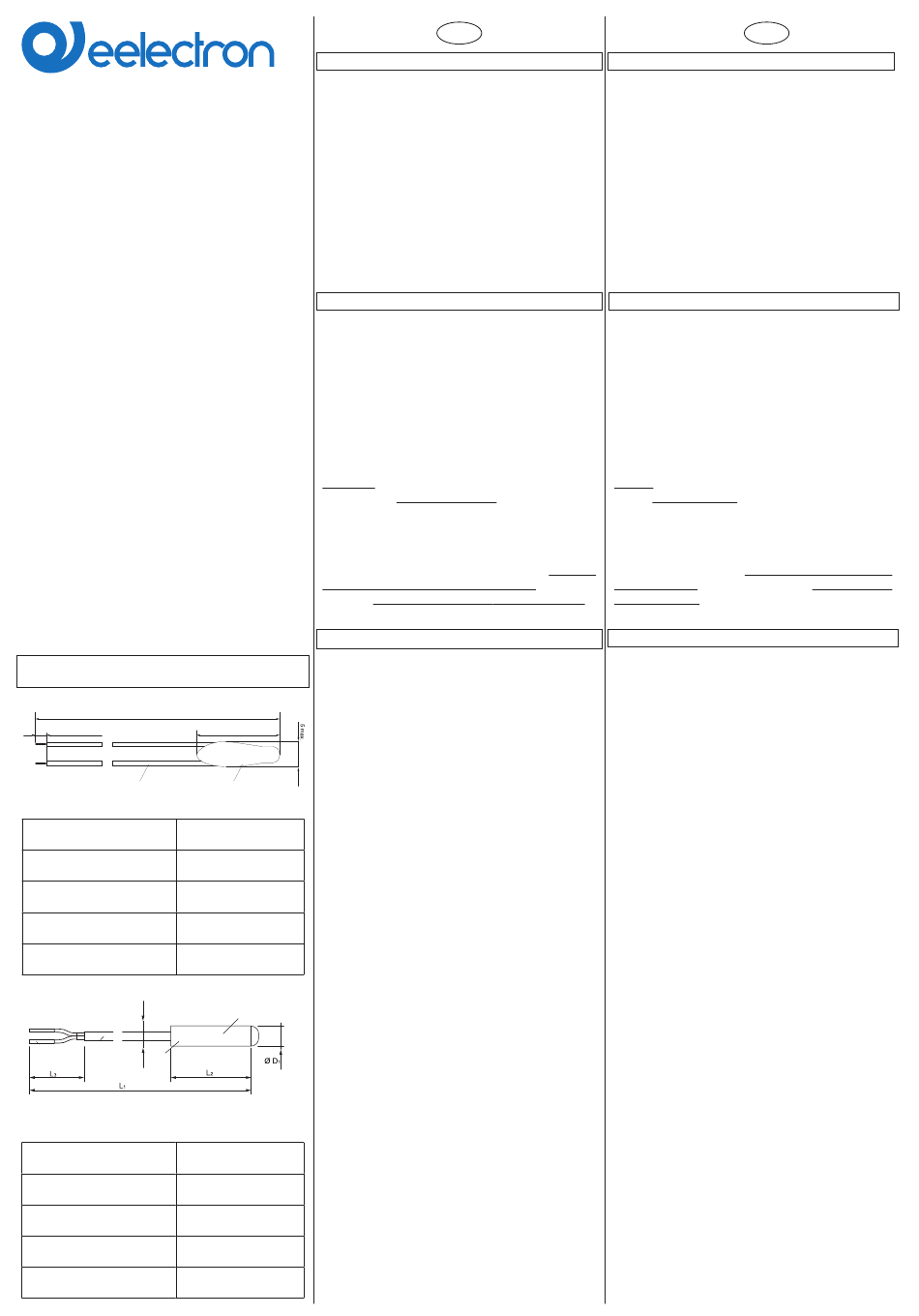

Eelectron AD84A02KNX Manual

Modulo 8 Ingressi / 4 Uscite LED
AD84A02KNX
Inwall 8 Input / 4 Led Output Module
AD84A02KNX
Sonde di temperatura

Temperature probes

TS01A01ACC
500 ± 20
6 ± 1.5
Twin wire AWS26
PVC insulation
Attenzione: Mantenere 6 mm di distanza da cavi in tensione!
Warning: keep at least 6 mm from all live parts
Tolleranza della resistenza NTC
± 3%
NTC resistance tolerance
Intervallo di misura
-20°C ÷ +100°C
Measure range
2 fili singolo isolamento
Cavo
Cable 2 wire single insulation
Colore dei cavi Nero
Cable colour Black
Colore NTC
Nero
NTC colour Black
TS01B01ACC
Twin wire AWS26 double Epoxy resin closed in ABS
PVC insulation plastic cap
Ø D
2
D1 = 9mm D2 = 4 mm L1 = 1250mm
Attenzione: Mantenere 3 mm di distanza da cavi in tensione!
Warning: keep at least 3 mm from all live parts
Tolleranza della resistenza NTC
± 2%
NTC resistance tolerance
Intervallo di misura
-50°C ÷ +60°C
Measure range
2 fili doppio isolamento
Cavo
Cable 2 wire double insulation
Bianco
Colore dei cavi
Cable colour White
Colore NTC Bianco
NTC colour White
Descrizione del prodotto e suo funzionamento
Il modulo Interfaccia Analogico / Digitale AD84A02KNX è carat-
terizzato da 4 ingressi digitali per contatti puliti, 4 ingressi confi-
gurabili come digitali per contatti puliti o analogici per lettua di
sonde di temperatura e 4 uscite per led.
Gli ingressi digitali possono interfacciare sensori, pulsanti tradi-
zionali, ecc; i 4 canali di uscita a bassa tensione possono pilotare
LED per la visualizzazione di stati su pulsantiere o in pannelli
sinottici.
Gli ingressi 5 ÷ 8 configurati come analogici permettono di abili-
tare fino a 2 sonde di temperatura (con soglia On/Off) e 2 termo-
stati per il controllo di apparecchiature di riscaldamento / condi-
zionamento, valvole, ventilconvettori a 2 / 4 tubi, etc..
Il dispositivo è dotato di opportuna interfaccia di comunicazione
con il bus tipo TP1 (coppia intrecciata) a standard europeo KNX
conforme alle normative di settore CEI EN 50090.
Programma applicativo ETS
Scaricabile dal sito: www.eelectron.com
Numero massimo indirizzi di gruppo:
Corrisponde al numero massimo di indirizzi di gruppo diversi che
il dispositivo è in grado di memorizzare.
Numero massimo associazioni:
Corrisponde al numero massimo di associazioni tra oggetti di
comunicazione e indirizzi di gruppo che il dispositivo può me-
morizzare.
Attenzione: esiste un limite al numero di associazioni che si
possono creare, sullo stesso dispositivo, tra oggetti di comuni-
cazione in trasmissione (per esempio gli ingressi) e in ricezione
(per esempio le uscite).
Qualora si voglia associare un indirizzo di gruppo usato su un
oggetto di comunicazione in trasmissione (un ingresso), ad un
oggetto di comunicazione in ricezione (una uscita) che ha già
un indirizzo di gruppo precedentemente associato si ricorda che
è possibile aggiungere un massimo di 13 indirizzi di gruppo di
questo tipo sull'intero dispositivo.
Dati tecnici
Alimentazione
Attraverso il cavo EIB/KNX
• Tensione
• Corrente assorbita
15 max.
Ingressi Digitali 1 - 2 - 3 - 4
• Per contatti liberi da potenziale (contatti puliti)
• Max lunghezza cavi: ≤ 30 m (cavo intrecciato)
• Tensione di scansione: 3,3 V DC (generata internamente)
Epoxy resin
• Cablaggio con cavi AWG24 lunghezza 180 mm.
Ingressi Digitali 5 - 6 - 7 - 8
• Per contatti liberi da potenziale (contatti puliti)
• Max lunghezza cavi: ≤ 10 m (cavo intrecciato)
• Tensione di scansione: 3,3 V DC (generata internamente)
• Connessione tramite morsetto a vite 6 poli.
Ingresso Analogico 5 - 6 - 7 - 8
• Collegabili a sonde NTC eelectron codice:
•
•
• Max lunghezza cavi: ≤ 20 m (cavo intrecciato)
• Connessione tramite morsetto a vite 6 poli.
Uscite Digitali per Led 9 - 10 - 11 - 12
• 4 outputs digitali per pilotaggio led – Max 0,3 mA
• Per led eelectron cod. LD00A01ACC o LD00A11ACC
• Cablaggio con cavi AWG24 lunghezza 180 mm
Elementi di comando
• Pulsante e led EIB/KNX
L2 = 49 mm
Dati meccanici
• Custodia: in materiale plastico/nylon
• Classe di protezione: II secondo la EN 61140
• Dimensioni: (alt. x larg. x prof.): 43 x 36 x 24 mm
• Peso: ca. 35 g.
Sicurezza elettrica
• Grado di inquinamento (secondo IEC 60664-1):
• Grado di protezione (secondo EN 60529):
• Classe di protezione (secondo IEC 1140):
• Classe di sovratensione (secondo IEC 664-1):
• Bus: tensione di sicurezza SELV DC 21..31 V DC
IT
50
63
21..30V DC
≤ 10 mA
TS01A01ACC (Intervallo misura -20°C / +100°C)
TS01B01ACC (Intervallo misura -50°C / +60°C)

Product and Applications description

AD84A02KNX module includes 4 digital inputs to interface free
potential contacts; 4 analog / digital inputs for free potential con-
tacts or temperature sensors and 4 led outputs.
Digital inputs can interface sensors, traditional buttons, etc; 4 led
output channels at low voltage can drive LED for synoptics panels
or switches.
Inputs 5 ÷ 8, set as analog inputs, can enable up to 2 temperature
probes (with On/Off threshold) and 2 thermostats to control hea-
ting and cooling equipments, valves, 2 and 4 pipes fan coils; etc..
The device is equipped with appropriate communication interface
with the bus type TP1 (twisted pair) KNX European standard, ac-
cording CEI EN 50090.

ETS Application Program

Downloadable from website: www.eelectron.com
Maximum number of group addresses: 50
This is the maximum number of different group addresses the de-
vice is able to memorize.
Maximum number of associations:
This is the maximum number of associations between commu-
nication objects and group addresses the device is able to me-
morize.
Caution: there is a limit to the number of associations that can be
created, on the same device, between transmission communica-
tions objects (i.e. output feedback) and receiving communication
objects (i.e. outputs).
If you want, on the same device, add a group address linked to
a transmission communication object (feedback) to a receiving
communication object (output) which already has a different group
address associated, please note that you can add a maximum of
13 group addresses of this kind for the whole device.

Technical data

Power Supply

Via bus EIB/KNX cable
• Voltage
• Current consumption EIB/KNX
Digital Input 1 - 2 - 3 - 4
• For free potential contacts (dry contacts)
• Max. length of Connecting Cable: ≤ 30 m (twisted cable)
• Voltage Scanning: 3,3 V DC (internally Generated)
• AWG24 cables with 180 mm length
Digital Input 5 - 6 - 7 - 8
• For free potential contacts (dry contacts)
• Max. length of Connecting Cable: ≤ 10 m (twisted cable)
• Voltage Scanning: 3,3 V DC (internally Generated)
• 6 poles terminal with screws.
Analog Input 5 – 6 – 7 - 8
• For NTC temperature probe eelectron code:
• TS01A01ACC (range from -20°C to +100°C)
• TS01B01ACC (range from -50°C to +60°C)
• Max. length of Connecting Cable: ≤ 20 m (twisted cable)
• 6 poles terminal with screws.
Digital Led Output 9 – 10 – 11 -12
• 4 outputs for drive led – Max 0,3 mA
• For LED eelectron code LD00A01ACC or LD00A11ACC
• AWG24 cables with 180 mm length

Control Elements

• EIB/KNX Red LED and button

Mechanical Data

• Case: plastic/nylon
• Protection class: II in accordance with EN 61140
• Dimensions: (width x height. X depth.): 43 x 36 x 24 mm
• Weight: approx. 35 g

Electrical Safety

• Degree of pollution (IEC 60664-1):
2
• Degree of protection (EN 60529):
IP 20
• Protection class (according to IEC 1140):
III
• Overvoltage class (according to IEC 664-1):
III
• Bus: tensione di sicurezza SELV DC 21..31 V DC
Rev. 2.0
EN
63
21..32V DC
≤ 10 mA
2
IP 20
III
III
