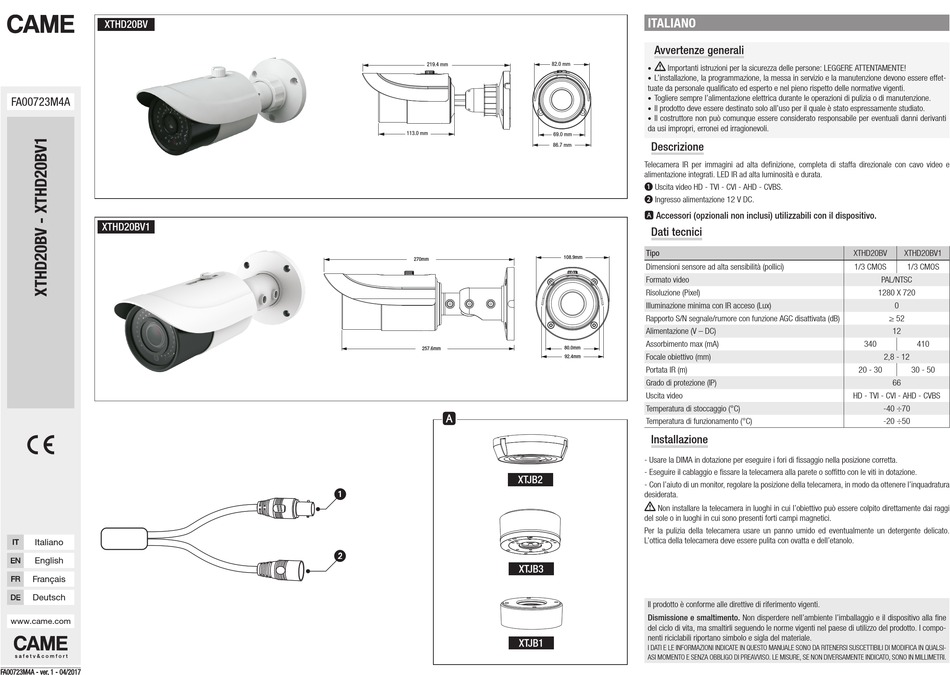

CAME XTHD20BV Quick Manual

XTHD20BV
FA00723M4A
XTHD20BV1
XTJB4
TD-YXH0204
IT Italiano
EN English
FR Français
XTJB1
DE Deutsch
0204 TD-YXH0101
www.came.com
FA00723M4A - ver. 1 - 04/2017
1
XTJB1 XTJB2
TD-YXH0101 TD-YXH0205
2
XTJB2 XTJB5
TD-YXH0205 TD-YXH0201
1
XTJB4
2
219.4 mm 82.0 mm
113.0 mm
69.0 mm
86.7 mm
219.4 mm 82.0 mm
108.9mm
270mm
113.0 mm
69.0 mm
86.7 mm
108.9mm
270mm
80.0mm
257.6mm
92.4mm
80.0mm
257.6mm
92.4mm
��
XTJB2
XTJB5
TD-YXH0201
XTJB3
XTJB3
TD-YXH0103
XTJB1
XTJB1
ITALIANO
Avvertenze generali
Importanti istruzioni per la sicurezza delle persone: LEGGERE ATTENTAMENTE!
•
L'installazione, la programmazione, la messa in servizio e la manutenzione devono essere effet-
•
tuate da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
Togliere sempre l'alimentazione elettrica durante le operazioni di pulizia o di manutenzione.
•
Il prodotto deve essere destinato solo all'uso per il quale è stato espressamente studiato.
•
Il costruttore non può comunque essere considerato responsabile per eventuali danni derivanti
•
da usi impropri, erronei ed irragionevoli.
Descrizione
Telecamera IR per immagini ad alta definizione, completa di staffa direzionale con cavo video e
alimentazione integrati. LED IR ad alta luminosità e durata.
❶ Uscita video HD - TVI - CVI - AHD - CVBS.
❷ Ingresso alimentazione 12 V DC.
�� Accessori (opzionali non inclusi) utilizzabili con il dispositivo.
Dati tecnici
Tipo
Dimensioni sensore ad alta sensibilità (pollici)
Formato video
Risoluzione (Pixel)
Illuminazione minima con IR acceso (Lux)
Rapporto S/N segnale/rumore con funzione AGC disattivata (dB)
Alimentazione (V – DC)
Assorbimento max (mA)
Focale obiettivo (mm)
Portata IR (m)
Grado di protezione (IP)
Uscita video
Temperatura di stoccaggio (°C)
Temperatura di funzionamento (°C)
Installazione
- Usare la DIMA in dotazione per eseguire i fori di fissaggio nella posizione corretta.
- Eseguire il cablaggio e fissare la telecamera alla parete o soffitto con le viti in dotazione.
- Con l'aiuto di un monitor, regolare la posizione della telecamera, in modo da ottenere l'inquadratura
XTJB3
desiderata.
Non installare la telecamera in luoghi in cui l'obiettivo può essere colpito direttamente dai raggi
del sole o in luoghi in cui sono presenti forti campi magnetici.
TD-YXH0103
Per la pulizia della telecamera usare un panno umido ed eventualmente un detergente delicato.
L'ottica della telecamera deve essere pulita con ovatta e dell'etanolo.
Il prodotto è conforme alle direttive di riferimento vigenti.
Dismissione e smaltimento. Non disperdere nell'ambiente l'imballaggio e il dispositivo alla fine
del ciclo di vita, ma smaltirli seguendo le norme vigenti nel paese di utilizzo del prodotto. I compo-
nenti riciclabili riportano simbolo e sigla del materiale.
I DATI E LE INFORMAZIONI INDICATE IN QUESTO MANUALE SONO DA RITENERSI SUSCETTIBILI DI MODIFICA IN QUALSI-
ASI MOMENTO E SENZA OBBLIGO DI PREAVVISO. LE MISURE, SE NON DIVERSAMENTE INDICATO, SONO IN MILLIMETRI.
XTJB2 XTJB5
XTHD20BV XTHD20BV1
1/3 CMOS 1/3 CMOS
PAL/NTSC
1280 X 720
0
≥ 52
12
340 410
2,8 - 12
20 - 30 30 - 50
66
HD - TVI - CVI - AHD - CVBS
-40 ÷70
-20 ÷50
XTJB3
