CAME XTTVI20MF Manual

A
③
FA00174M4A
B
C
Italiano
IT
English
EN
Français
FR
DE Deutsch
www.came.com
FA00174M4A - ver. 2 - 07/2016
④
⑤
⑥
⑦
②
⑨
①
⑧
⑩


TVI DVR
VGA
HD-T V I
V I DEO I N
HDMI
Ø 116


ITALIANO
Avvertenze generali
• L'installazione deve essere effettuata da personale qualificato ed esperto e nel pieno
rispetto delle normative vigenti.
• È vietato utilizzare il prodotto in modo improprio o per scopi diversi da quelli previsti.
• Prima di eseguire i collegamenti, togliere l'alimentazione.
Descrizione

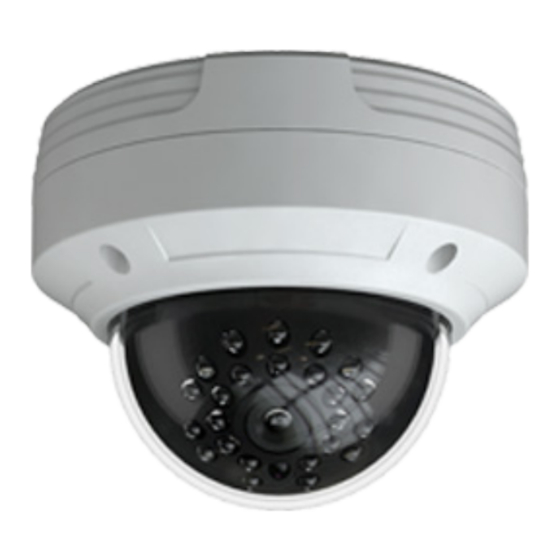

Telecamera Dome IR per immagini ad alta definizione. LED IR ad alta luminosità e durata.
Componenti
A
1. Cover di copertura 6. Commutatore video AHD/ CVBS
2. Copertura inferiore 7. Alimentazione
3. Base di fissaggio 8. Brugola
4. Uscita video HD-TVI 9. Telecamera
5. Uscita video AHD/ CVBS 10. Dima di foratura
Dati tecnici
Tipo
Dimensioni sensore ad alta sensibilità
Formato video
Risoluzione (Pixel)
Illuminazione minima con IR acceso (Lux)
Rapporto S/N segnale/rumore con funzione AGC disattivata (dB)
Compensazione del controluce (BLC)
Controllo automatico del guadagno (AGC)
Funzione ATW di bilanciamento del bianco
Funzione Giorno/Notte
Alimentazione (V – DC)
Assorbimento max (mA)
Focale obiettivo (mm)
Portata IR (m)
Grado di protezione (IP)
Uscita video
Temperatura di stoccaggio (°C)
Temperatura di funzionamento (°C)
Peso (g)
Installazione A
 Fissare la DIMA e allineare i fori della base.
 Fissare la base con le viti fornite.
 Orientare la telecamera, riposizionare la cover e avvitare le viti di fissaggio .
Connessione a DVR / Monitor C
Manutenzione
Non orientare la telecamera direttamente ai raggi solari e in luoghi con forti campi
elettromagnetici. Per la pulizia della telecamera usare un panno umido ed eventualmente un
detergente delicato. L'ottica della telecamera deve essere pulita con ovatta e dell'etanolo.
Dichiarazione - CAME S.p.A. dichiara che questo dispositivo è conforme alle
direttive 2004/108/CE. Originali su richiesta.
Smaltimento - Smaltire il prodotto secondo le normative vigenti.
I
contenutI del manuale sono da rItenersI suscettIbIlI dI modIfIca In qualsIasI momento senza
. ,
obblIgo dI preavvIso le mIsure se non dIversamente IndIcato
XTTVI20MF
1/3 CMOS
PAL/NTSC
1920x1080
0
≥ 52
Automatica
Automatico
Automatica
Automatica
12
420
3,6
10 - 20
66
HD - TVI/ AHD/ CVBS
-40 ÷70
-20 ÷50
524
, .
sono In mIllImetrI
