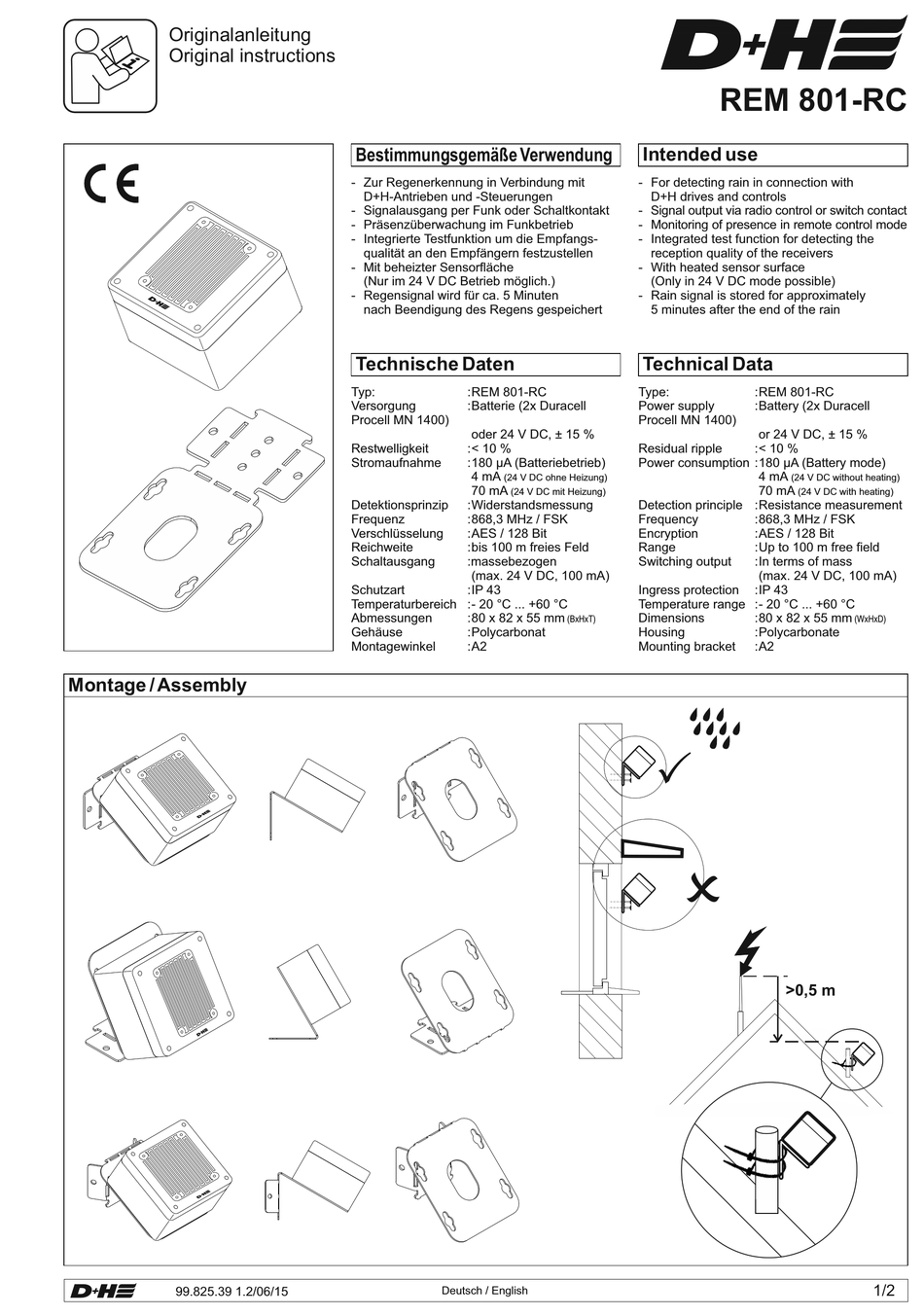

D+H REM 801-RC Original Instructions

Originalanleitung
Original instructions

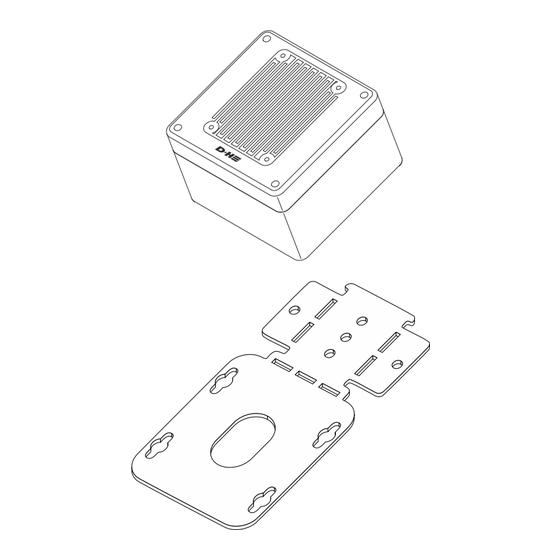

Montage / Assembly
99.825.39 1.2/06/15
Bestimmungsgemäße Verwendung
- Zur Regenerkennung in Verbindung mit
D+H-Antrieben und -Steuerungen
- Signalausgang per Funk oder Schaltkontakt
- Präsenzüberwachung im Funkbetrieb
- Integrierte Testfunktion um die Empfangs-
qualität an den Empfängern festzustellen
- Mit beheizter Sensorfläche
(Nur im 24 V DC Betrieb möglich.)
- Regensignal wird für ca. 5 Minuten
nach Beendigung des Regens gespeichert
Technische Daten
Typ: : REM 801-RC
Versorgung : Batterie (2x Duracell
Procell MN 1400)
oder 24 V DC, ± 15 %
Restwelligkeit : < 10 %
Stromaufnahme : 180 µA (Batteriebetrieb)
4 mA
(24 V DC ohne Heizung)
70 mA
(24 V DC mit Heizung)
Detektionsprinzip : Widerstandsmessung
Frequenz : 868,3 MHz / FSK
Verschlüsselung : AES / 128 Bit
Reichweite : bis 100 m freies Feld
Schaltausgang :massebezogen
(max. 24 V DC, 100 mA)
Schutzart : IP 43
Temperaturbereich : - 20 °C ... +60 °C
Abmessungen : 80 x 82 x 55 mm
Gehäuse : Polycarbonat
Montagewinkel : A2
Deutsch / English
REM 801-RC

Intended use

- For detecting rain in connection with
D+H drives and controls
- Signal output via radio control or switch contact
- Monitoring of presence in remote control mode
- Integrated test function for detecting the
reception quality of the receivers
- With heated sensor surface
(Only in 24 V DC mode possible)
- Rain signal is stored for approximately
5 minutes after the end of the rain

Technical Data

Type:
Power supply
Procell MN 1400)
Residual ripple
Power consumption : 180 µA (Battery mode)
Detection principle : Resistance measurement
Frequency
Encryption
Range
Switching output
Ingress protection
Temperature range : - 20 °C ... +60 °C
Dimensions
(BxHxT)
Housing
Mounting bracket
P
O
: REM 801-RC
: Battery (2x Duracell
or 24 V DC, ± 15 %
: < 10 %
4 mA
(24 V DC without heating)
70 mA
(24 V DC with heating)
: 868,3 MHz / FSK
: AES / 128 Bit
: Up to 100 m free field
: In terms of mass
(max. 24 V DC, 100 mA)
: IP 43
: 80 x 82 x 55 mm
(WxHxD)
: Polycarbonate
: A2
>0,5 m
1/2
