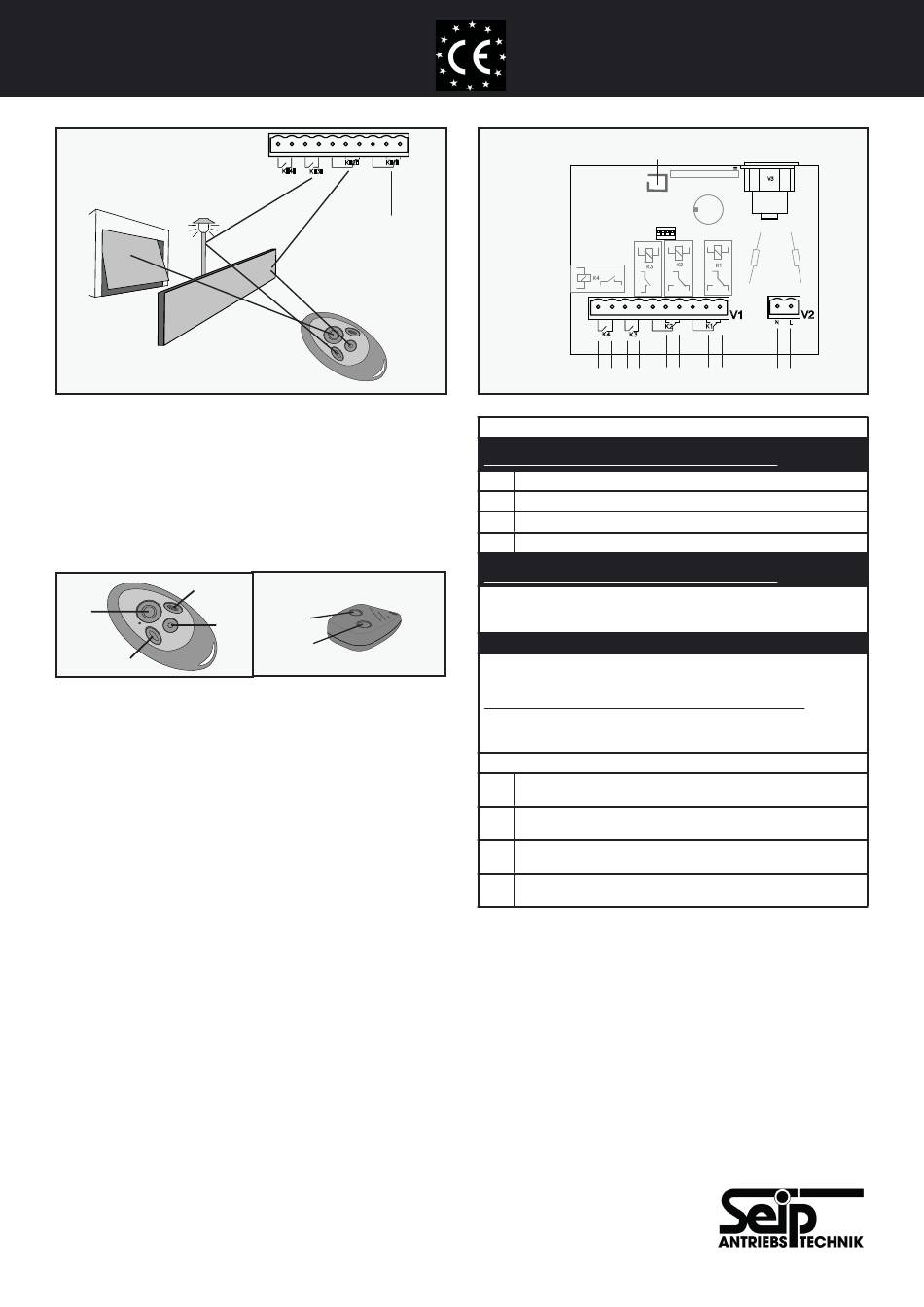

Seip B43A214014 Quick Start Manual

B43A214014 (24V)
B43A214024 (230V)
Beispielkonfi guration
Torantrieb mit eige-
nem Empfänger; 1.
Kanal des Senders
3. Kanal:
ist eingelernt
Beleuchtung
Wichtige Informationen zur Programierung des externen
Empfängers:
Der Empfänger lernt automatisch alle vier Bedientaster des MIDI-Hand-
senders. D.h., wenn ein Taster eingelernt wurde, sind alle anderen eben-
falls im Empfänger gespeichert! Ebenso verhält es sich mit den beiden
Tastern des MINI-Handsenders.
Folgend die Kanalbelegungen der Handsendertasten:
MIDI 4
1
2
3
Kanal 1 des Handsenders ist immer auch Kanal 1 am Funkempfänger.
Ebenso verhält es sich mit dem 2., 3., und 4. Kanal.
Erlernung eines Handsenders:
1) Halten Sie den zu erlernenden Sender neben der Antenne dicht an die
Empfängeplatine
2) Halten Sie für 3Sek. eine beliebige Taster am Handsender gedrückt
- die LERN-LED geht an
3.) Lösen Sie die Handsendertaste - die LED zeigt nun durch blinken die
Programmierbereitschaft des Empfängers an
4.) Drücken Sie kurz eine beliebige Taste am Handsender
5.) LED erlischt - alle vier Sendertasten sind erfolgreich programmiert
Löschen des Empfängerspeichers:
1) Nehmen Sie einen beliebigen, bereits eingelernten Handsender
2) Halten Sie den Sender neben der Antenne dicht an die Empfängerpla-
tine
3) Halten Sie eine beliebige Handsendertaste für 10 Sek. gedrückt - die
LED erlischt nach 10 Sek. Sekunden; damit sind alle zuvor programmier-
ten Handsender aus dem Empfängerspeicher gelöscht.
Maximale Anzahl zu programmierender Handsender: 25 Stück
Werden mehr als 25 Handsender programmiert, wird mit jedem
neuen Sender der zuletzt gelernte Sender aus dem Empfängerspei-
cher gelöscht.
Verwandbar mit Handsendern SKR433 und SKR433-1.
K 2 K 1
K 4 K 3
1. Kanal am
Empfänger muß
frei bleiben, da
bereits für Toran-
2. Kanal:
trieb verwendet!
Schiebetor
1. Kanal:
Torantrieb
MINI
2
1
Ext. Empfänger, 4-Kanal, 433MHz
Anschlüsse
Lernschleife
DIP-Schalter
ON
1
K 3
K 4
K 4
K 3
4. 3.
Kanal Kanal
Anschlüsse / Bestandteile des Empfängers
Anschlußleiste V1
Zum Anschließen der Kabel muß die Leiste abgezogen werden!
K1 potentialfreier Anschluß, 1. Kanal
K2 potentialfreier Anschluß, 2. Kanal
K3 potentialfreier Anschluß, 3. Kanal
K4 potentialfreier Anschluß, 4. Kanal
Anschlußleiste V2
Zum Anschließen der Kabel muß die Leiste abgezogen werden!
Stromversorgung
Je nach Empfängermodell 24V oder 230V - Beschriftung auf dem Empfänger
beachten!
DIP-Schalter
Über die DIP-Schalter wird zwischen den Modi „Dauer" und „Impuls" gewählt.
„Impuls" entspricht dem normalen Tastbetrieb - das Relais wird für die Dauer
der Impulsgebung angezogen und bei Lösen der Handsendertaste wieder gelöst.
Impuls ist die Standardeinstellung zur Ansteuerung von Torantrieben!
„Dauer" entspricht dem Funktionsprinzip eines Lichtschalters: der erste Taster-
impuls zieht das Relais an. Das Relais bleibt solange angezogen, bis ein zweiter
Tasterimpuls empfangen wird.
Die Funktionen „Impuls" oder „Dauer" sind für jeden Kanal separat einstellbar:
DIP ON: „Dauer" für 1. Kanal
Nr. 1 OFF: „Impuls" für 1. Kanal
DIP ON: „Dauer" für 2. Kanal
Nr. 2 OFF: „Impuls" für 2. Kanal
DIP ON: „Dauer" für 3. Kanal
Nr. 3 OFF: „Impuls" für 3. Kanal
DIP ON: „Dauer" für 4. Kanal
Nr. 4 OFF: „Impuls" für 4. Kanal
Deutsch
Antenne
V 3
2 3 4
K 2 K 1
V 1 V 2
N L
K 2 K 1
2. 1.
Stromversorgung
Kanal Kanal
www.seip.com
