MINN KOTA Terrova CoPilot Owner's Manual

Accessory for terrova
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
COPILOT ACCESSORY
FOR TERROVA
Owner's Manual
Not compatible with motors equipped with i-Pilot
or i-Pilot
Link™ systems.
®
®

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Terrova CoPilot and is the answer not in the manual?

Questions and answers

Related Manuals for MINN KOTA Terrova CoPilot

Summary of Contents for MINN KOTA Terrova CoPilot

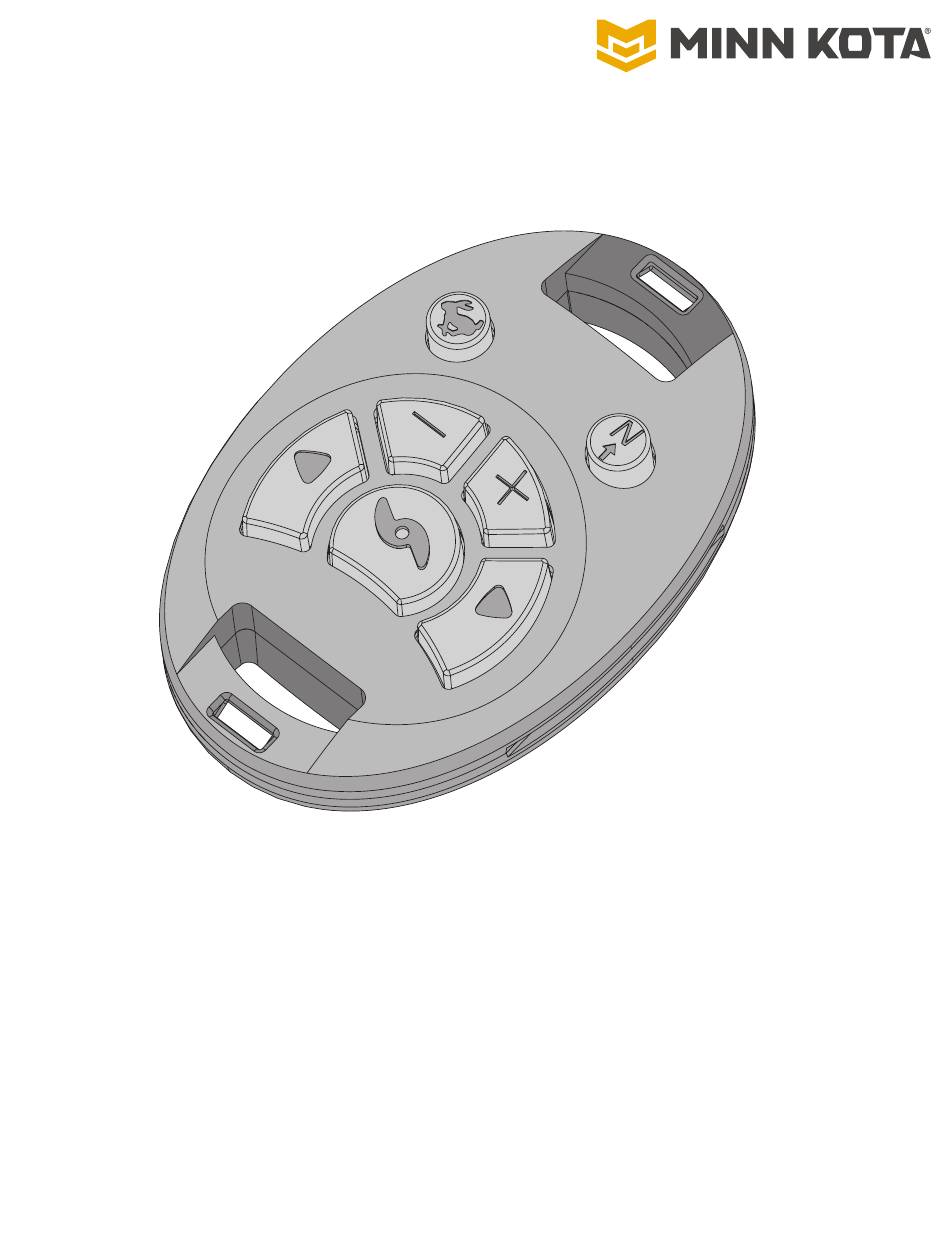

  • Page 1 COPILOT ACCESSORY FOR TERROVA Owner's Manual Not compatible with motors equipped with i-Pilot or i-Pilot Link™ systems. ® ®...
  • Page 2 Countless hours of research and testing provide you the advantages of a Minn Kota product that can truly take you “Anywhere. Anytime. “ We don’t believe in shortcuts. We are Minn Kota. And we are never done helping you catch more fish.

  • Page 3: Table Of Contents

    Table Of CONTeNTs WARRANTY ........................4 FEATURES ........................5 INSTALLATION ......................... 6 Installing the CoPilot ....................6 Installing the CoPilot Receiver Based on Manufacture Year ......... 6 Installing the CoPilot Receiver for Motors Manufactured 2016 or Prior ......7 Installing the CoPilot Receiver for Motors Manufactured 2017 or After ...... 10 COPILOT ........................

  • Page 4: Warranty

    Products purchased outside of the U.S. must be returned prepaid with proof of purchase (including the date of purchase and serial number) to any Authorized Minn Kota Service Center in the country of purchase.

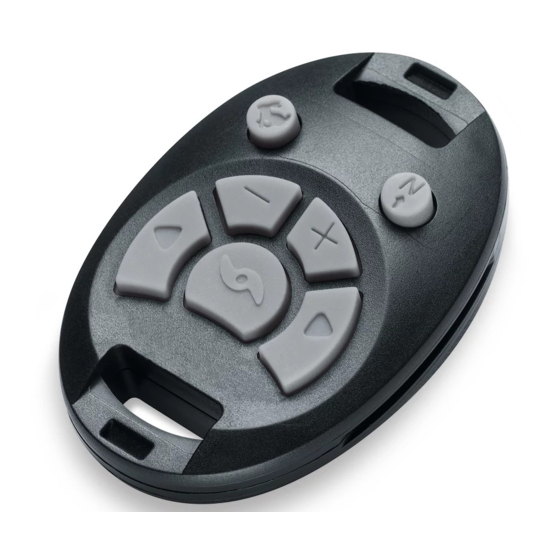

  • Page 5: Features

    feaTURes High Speed Bypass High Speed Bypass AutoPilot ON/OFF AutoPilot ON/OFF Decrease Speed Decrease Speed Increase Speed Increase Speed Steer Right Steer Right Steer Left Steer Left CoPilot Remote CoPilot Remote Prop ON/OFF Prop ON/OFF Power Connection Power Connection Antenna Antenna Learn Button Learn Button...

  • Page 6: Installation

    This remote is compatible with Terrova and Legacy Terrova motors. Installation instructions vary depending on the year your motor was manufactured. Before installing the CoPilot Receiver, determine which year your motor was manufactured. Minn Kota recommends looking at the trolling motor serial number to determine the year of manufacture. Review the "INTRODUCTION"...

  • Page 7: Installing The Copilot Receiver For Motors Manufactured 2016 Or Prior

    INSTALLATION TOOLS AND RESOURCES REQUIRED • #1 Phillips Screw Driver • #2 Phillips Screw Driver INSTALLATION Installing the CoPilot Receiver for Motors Manufactured 2016 or Prior NOTICE: Please verify the year your motor was manufactured before beginning. See page 6 for details. Make sure that the Power Cables from the battery are disconnected, or that the breaker, if equipped, is "off."...
  • Page 8 INSTALLATION ITEM(S) NEEDED #4 x 1 #B x 1 With the CoPilot Cover removed, take the CoPilot Screw Peg Screw Peg Right Right Receiver (Item #B) and position it in the space Sideplate Sideplate below where the CoPilot Cover was attached. Mounting Hole Mounting Hole Position the CoPilot Receiver so that the Learn...
  • Page 9 INSTALLATION ITEM(S) NEEDED #3 x 3 #1 x 1 Take the new CoPilot Cover (Item #1) and place it CoPilot Receiver CoPilot Receiver Power Power over the CoPilot Receiver that was just installed. Antenna Antenna Connection Connection Attach the CoPilot Cover to the Right Sideplate with the three 8-18 X 1/2 Screws (Item #3) using a #2 Phillips Screwdriver.

  • Page 10: Installing The Copilot Receiver For Motors Manufactured 2017 Or After

    INSTALLATION Using a #2 Phillips Screwdriver, replace the two Screws to secure the Right Sideplate to the Mount. Sideplate Screw Sideplate Screw Installing the CoPilot Receiver for Motors Manufactured 2017 or After NOTICE: Please verify the year your motor was manufactured before beginning. See page 6 for details. Make sure that the Power Cables from the battery are disconnected, or that the breaker, if equipped, is "off."...
  • Page 11 INSTALLATION ITEM(S) NEEDED #B x 1 Turn the Right Sideplate over. Right Right Take the CoPilot Receiver (Item #B) and position it Sideplate Sideplate so that the Learn button is towards the bottom right of the sideplate. The Antenna and CoPilot Power Connection should sit to the left and exit the board from the surface Antenna Antenna...
  • Page 12 INSTALLATION With the Right Sideplate laying flat, and the CoPilot Power Connection Power Connection Right Sideplate Right Sideplate Receiver that was just installed facing upwards, CoPilot Receiver CoPilot Receiver route the yellow wire Antenna through the pegs and Antenna Antenna grooves on the Right Sideplate.

  • Page 13: Copilot

    COPIlOT CONTROLLING THE MOTOR WITH COPILOT Review the complete CoPilot section of this manual to become familiar with this feature. For more information on CoPilot or for additional product support, please visit minnkotamotors.com. High Speed Bypass High Speed Bypass Decrease Speed Decrease Speed AutoPilot ON/OFF AutoPilot ON/OFF...

  • Page 14: Copilot General Operation

    COPILOT High Speed Bypass The High Speed Bypass button is located on the top left side of the remote. It toggles the speed between the current speed setting and the maximum speed setting (level 10). Pressing the button sets the motor at speed 10 instantly; pressing the button again sets the motor speed back to the previous speed setting.

  • Page 15: Audio Modes

    COPILOT AUDIO MODES There are three receiver Audio Modes available. The unit is factory set to Audio Mode 2. To switch from one audio mode to another, simultaneously press and hold the increase and decrease speed buttons for one second. The receiver will respond with 1, 2 or 3 audible beeps indicating the corresponding receiver audio mode change.

  • Page 16: Adding/Removing Remotes

    COPILOT ADDING/REMOVING REMOTES The CoPilot remote came from the factory already "Learned" by the CoPilot receiver. Any additional remotes must be "Learned" by the receiver. The receiver stores all "Learned" information even when the motor is disconnected from a power source. To "Learn"...

  • Page 17: Replacing The Battery

    COPILOT Press and hold the Learn Button and power up the CoPilot receiver by reconnecting the Power Cables, or by making sure that the breaker, if equipped, is "on." Continue to hold the Learn Button down for 10 seconds. During this time the receiver audio will emit a warble sound, slowly transition to a constant beep and then shut off.
  • Page 18 COPILOT Reassemble the remote. Begin by removing the board from the front of the remote case. This is Remote Remote the same board that holds the battery. Leave the Case Front Case Front Keypad in place on the front of the remote. Note that the alignment peg in the back of remote case must line up with the corresponding alignment hole in the circuit board.

  • Page 19: Compliance Statements

    Minn Kota motors are not subject to the disposal regulations EAG-VO (electric devices directive) that implements the WEEE directive. Nevertheless never dispose of your Minn Kota motor in a garbage bin but at the proper place of collection of your local town council.

  • Page 20: Fcc Compliance

    COMPLIANCE STATEMENTS FCC COMPLIANCE This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference that may be received, including interference that may cause undesired operation. Changes or modifi cations not expressly approved by Johnson Outdoors Marine Electronics, Inc.

  • Page 21: Service & Maintenance

    Orders after 12 noon central time will ship the next business day if in stock. Frequently Asked Questions We have FAQs available on our website to help answer all of your Minn Kota questions. Visit minnkotamotors.com and click on “Frequently Asked Questions”...

  • Page 22: Parts Diagram & Parts List

    PaRTs DIaGRaM & PaRTs lIsT COPILOT ACCESSORY TERROVA CoPilot Parts Diagram CoPilot Parts List Assembly Part # Description Quantity 2994095 TRANSMITTER ASY,TRRV CPLT 2374197 PCB ASY COPLT REC.TERROVA 2994865 BAG ASSY PD PRO CO-PILOT Item Part # Description Quantity 2370220 COVER,CO-PILOT,FW 2390801 LANYARD, REMOTE...

  • Page 23: Notes

    NOTes minnkotamotors.com | 23 ©2019 Johnson Outdoors Marine Electronics, Inc.
  • Page 24 Stop buying new batteries and start taking care of the ones you’ve got. Many chargers can actually damage your battery over time – creating shorter run times and shorter overall life. Digitally controlled Minn Kota chargers are designed to provide the fastest charge that protect and extend battery life.
  • Page 25 ACCESSOIRE COPILOT POUR TERROVA Manuel du Propriétaire Incompatible avec les moteurs équipés des systèmes i-Pilot ou i-Pilot Link™. ® ®...
  • Page 26 : communiquer avec Minn Kota au (800) 227-6433; retourner le moteur au Centre de service de l’usine de Minn Kota; envoyer ou apporter le moteur à un centre de service agréé de Minn Kota. Une liste de centres de service agréés est disponible sur notre site Web, à...
  • Page 27 Table Des MaTIÈRes GARANTIE ........................28 CARACTÉRISTIQUES ....................... 29 INSTALLATION ....................... 30 Installation de CoPilot .................... 30 Installation du Récepteur CoPilot Selon l’Année de Fabrication ......... 30 Installation du Récepteur CoPilot pour les Moteurs Fabriqués en 2016 ou Avant ..31 Installation du Récepteur CoPilot pour les Moteurs Fabriqués en 2017 ou Après ..

  • Page 28: Garantie

    Les articles achetés à l’extérieur des États-Unis doivent être retournés, port payé avec la preuve d’achat (y compris la date d’achat et le numéro de série), à tout centre de service agréé Minn Kota dans le pays de l’achat. Le service au titre de la garantie peut être obtenu en communiquant avec le centre de service agréé...

  • Page 29: Caractéristiques

    CaRaCTÉRIsTIQUes Dépassement à Haute Dépassement à Haute Vitesse Vitesse Marche/Arrêt de l’AutoPilot Marche/Arrêt de l’AutoPilot Diminuer la Vitesse Diminuer la Vitesse Augmenter la Vitesse Augmenter la Vitesse Tourner à Droite Tourner à Droite Tourner à Gauche Tourner à Gauche Télécommande CoPilot Télécommande CoPilot Hélice Hélice...

  • Page 30: Installation

    Cette télécommande est compatible avec les moteurs Terrova et les anciens moteurs Terrova. Les instructions d’installation varieront selon l’année de fabrication de votre moteur. Avant d’installer le récepteur CoPilot, déterminez l’année de fabrication de votre moteur. Minn Kota recommande de consulter le numéro de série du propulseur électrique pour établir l’année de fabrication.

  • Page 31: Installation Du Récepteur Copilot Pour Les Moteurs Fabriqués En 2016 Ou Avant

    INSTALLATION INSTALLATION Installation du Récepteur CoPilot pour les Moteurs Fabriqués en 2016 ou Avant AVIS : Veuillez vérifier l’année de fabrication de votre moteur avant de commencer. Consultez la page 6 pour obtenir davantage de détails. Assurez-vous que les câbles d’alimentation de la batterie sont déconnectés, ou que le disjoncteur, le cas échéant, est en position «...
  • Page 32 INSTALLATION ARTICLE(S) REQUIS #4 x 1 #B x 1 Lorsque le couvercle du CoPilot est retiré, prenez Cheville de Vis Cheville de Vis Plaque Latérale Plaque Latérale le récepteur CoPilot (article B) et placez-le dans Droite Droite l’espace au-dessous de l’endroit où le couvercle du Trou de Trou de Montage...
  • Page 33 INSTALLATION ARTICLE(S) REQUIS #3 x 3 #1 x 1 Prenez le nouveau couvercle du CoPilot (article nº Récepteur Récepteur Connexion Connexion 1) et placez-le sur le récepteur CoPilot tout juste CoPilot CoPilot Antenne Antenne d’Alimentation d’Alimentation installé. Fixez le couvercle du CoPilot à la plaque latérale droite avec les trois vis 8-18 X 1/2 (1,27 cm) [article nº...

  • Page 34: Installation Du Récepteur Copilot Pour Les Moteurs Fabriqués En 2017 Ou Après

    INSTALLATION À l’aide d’un tournevis cruciforme nº 2, replacez les deux vis qui fixent la plaque latérale droite au support. Vis de Plaque Vis de Plaque Latérale Latérale Installation du Récepteur CoPilot pour les Moteurs Fabriqués en 2017 ou Après AVIS : Veuillez vérifier l’année de fabrication de votre moteur avant de commencer.
  • Page 35 INSTALLATION ARTICLE(S) REQUIS #B x 1 Retournez la plaque latérale droite. Prenez le récepteur CoPilot (article B) et placez-le Plaque Latérale Plaque Latérale Droite Droite de manière à ce que le bouton Coupler soit placé vers la partie inférieure droite de la plaque latérale. L’antenne et la connexion d’alimentation du CoPilot devraient se trouver à...
  • Page 36 INSTALLATION Avec la plaque latérale droite posée à plat et le Connexion Connexion Plaque Latérale Droite Plaque Latérale Droite d’Alimentation d’Alimentation récepteur CoPilot tout juste installé face vers le Récepteur CoPilot Récepteur CoPilot haut, faites passer le fil d’antenne jaune par les Antenne Antenne chevilles et les rainures de la plaque latérale droite.

  • Page 37: Copilot

    COPIlOT COMMANDE DU MOTEUR AVEC COPILOT Consultez la section CoPilot complète de ce manuel pour vous familiariser avec cette fonction. Pour obtenir davantage d’information sur CoPilot ou du soutien technique supplémentaire, veuillez visiter minnkotamotors.com. Dépassement à Haute Vitesse Dépassement à Haute Vitesse Diminuer la Vitesse Diminuer la Vitesse Marche/Arrêt de l’AutoPilot...

  • Page 38: Utilisation Générale De Copilot

    COPILOT Marche/Arrêt de l’AutoPilot Le bouton AutoPilot est situé sur le côté droit supérieur de la télécommande. Il sert à activer et à désactiver la fonction AutoPilot. Notez qu'il n'est pas nécessaire de maintenir le bouton enfoncé. Si le moteur n'est pas équipé de la fonction AutoPilot, le bouton marche/arrêt de l'AutoPilot est inopérant.

  • Page 39: Modes Audio

    COPILOT MODES AUDIO Il existe trois modes audio pour le récepteur. L’unité est réglée en usine au mode audio 2. Pour passer d’un mode audio à un autre, gardez enfoncés simultanément les boutons d’augmentation et de diminution de vitesse pendant une seconde. Le récepteur répondra par 1, 2 ou 3 bips indiquant le changement de mode audio correspondant du récepteur.

  • Page 40: Ajout/Retrait De Télécommandes

    COPILOT AJOUT/RETRAIT DE TÉLÉCOMMANDES La télécommande CoPilot est livrée déjà couplée avec le récepteur CoPilot. Toute télécommande supplémentaire doit être couplée au récepteur. Le récepteur stocke toutes les informations de couplage, même lorsque le moteur est déconnecté d’une source d’alimentation. Pour Coupler des Télécommandes Votre récepteur peut être couplé...

  • Page 41: Remplacement De La Pile

    COPILOT Maintenez enfoncé le bouton Coupler et allumez le récepteur CoPilot en reconnectant les câbles d’alimentation, ou en vous assurant que le disjoncteur, le cas échéant, ferme le circuit. Continuez à appuyer sur le bouton Coupler pendant 10 secondes. Pendant ce temps, le récepteur audio émet un gazouillement, qui passe lentement à...
  • Page 42 COPILOT Réassemblez la télécommande. Commencez par retirer la carte du devant du boîtier de la Avant du Avant du télécommande. Il s’agit de la même carte qui Boîtier de la Boîtier de la Télécommande Télécommande maintient la pile en place. Laissez le clavier en place sur le devant de la télécommande.

  • Page 43: Déclarations De Conformité

    Les moteurs Minn Kota ne sont pas soumis à la réglementation concernant l’élimination VGE-VO (directive pour les dispositifs électriques), qui transpose la directive DEEE. Néanmoins, ne jamais jeter le moteur Minn Kota dans une poubelle, mais plutôt à l’endroit approprié où s’effectue la collecte, recommandé par le conseil municipal local.

  • Page 44: Conformité Aux Normes Fcc

    DÉCLARATIONS DE CONFORMITÉ CONFORMITÉ FCC Cet appareil est conforme à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : Ce dispositif ne doit pas causer d’interférences nuisibles. Cet appareil doit accepter toute interférence qui peut être reçue, y compris les interférences susceptibles de perturber son fonctionnement.

  • Page 45: Service Et Entretien

    (heure du centre) seront expédiées le jour suivant, si les articles sont en stock. Foire Aux Questions Notre site Web met à votre disposition des FAQ visant à répondre à toutes vos questions au sujet des produits Minn Kota. Veuillez visiter le site Web minnkotamotors.com...

  • Page 46: Schéma Des Pièces Et Liste Des Pièces

    sCHÉMa Des PIÈCes eT lIsTe Des PIÈCes sCHÉMa Des PIÈCes eT lIsTe Des PIÈCes ACCESSOIRE COPILOT TERROVA Schéma des Pièces de CoPilot Liste de Pièces de CoPilot Nº de Pièce Description Quantité Ensemble 2994095 TRANSMITTER ASY,TRRV CPLT 2374197 PCB ASY COPLT REC.TERROVA 2994865 BAG ASSY PD PRO CO-PILOT Nº...

  • Page 47: Remarques

    ReMaRQUes minnkotamotors.com | 47 ©2019 Johnson Outdoors Marine Electronics, Inc.
  • Page 48 à la longue, pouvant entraîner une autonomie réduite et une durée de vie plus courte. Les chargeurs Minn Kota à commande numérique assurent une charge rapide pour une protection et une durée de vie prolongée.
