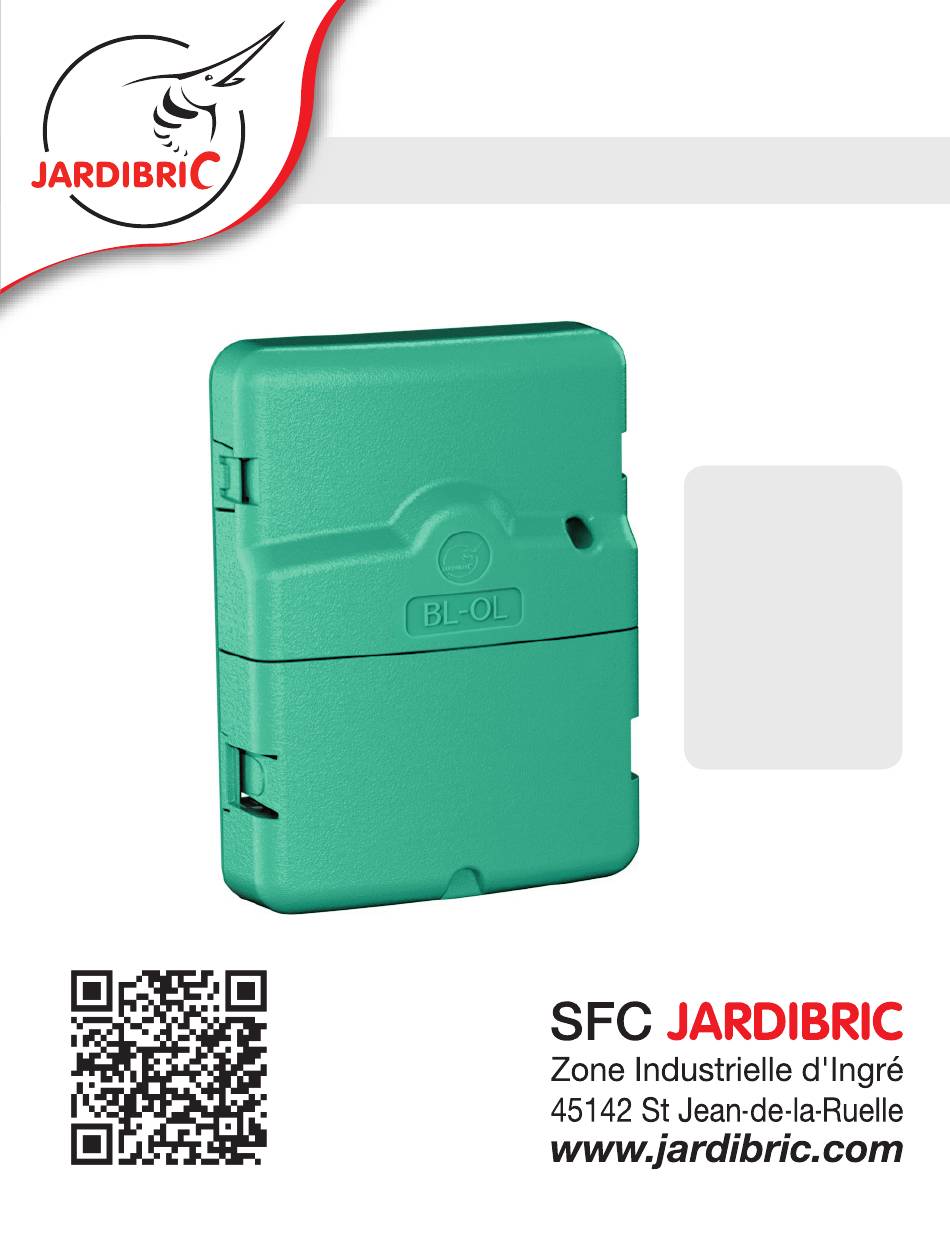

- Page 1 BL-OL – MODULE AUTOMATISME GUIDE D’INSTALLATION RAPIDE P 01 P 13 P 25 P 37 DEMO...
- Page 2 à un relai à contact sec. Les programmes d’arrosage ou d’automatisme sont transmis dans les modules BL à partir de l’application Jardibric disponible gratuitement sur l’Apple Store ou sur Play Store (Google Play) L’utilisateur doit d’abord associer son produit BL à son smart-...
- Page 3 1- TELECHARGEZ L’APPLICATION Jardibric Vérifiez que votre tablette ou votre smartphone est bien connecté à Internet (Wi-Fi ou 3G minimum) Téléchargez l’application Jardibric depuis les plateformes de téléchargement App Store ou Android.
- Page 4 2- ASSOCIATION 1- A la mise sous tension, le module BL-OL démarre en mode associa- tion durant 2 minutes. 2- Activez le Bluetooth sur votre smartphone en allant dans les réglages 3- Lancez l’application Jardibric et choisissez Ajouter un module. Au 1 démarrage de l’application, la page suivante apparaît.
- Page 5 Le produit apparaît dans la liste des modules détectés par l’application. 5- Appuyez sur le N° du produit. Ce Numéro correspond au Default Name présent sur l’éti- quette à l’arrière du produit. Important : vous pouvez changer le nom du module ajouter une clé...
- Page 6 6- Pour changer le nom du mo- dule, appuyez sur le N° (comme vu sur p5) Modifiez le nom, puis appuyez sur Changer. 7- Pour changer la clé, appuyez Clé de Sécurité (comme vu sur p5) Ajoutez un code à 7 chiffres maximum.
- Page 7 3- PROGRAMMATION La programmation d’automatisme étant intuitive et simple, vous pouvez dès à présent créer vos programmes. Si vous rencontrez des difficultés, connectez vous au site www.jardibric.com pour vous informer ou envoyez vos questions à sfc@jardibric.com.
- Page 8 4- FIXATION ET CABLAGE DU MODULE Le produit BL-OL doit être installé uniquement en intérieur et posé contre le mur à l’aide des 2 vis fournies. Câblage du transformateur d’alimentation : - Installez votre produit de telle sorte que le socle de prise de courant soit à proximité du matériel. La prise de courant est un dispositif de sectionnement, en cas de problème, elle doit être aisément acces-...
- Page 9 5- BRANCHEMENT ELECTRIQUE SPECIAL POUR LES AMPOULES BASSE CONSOMMATION Attention ! Pour ne pas endommager votre appareil si vous utilisez des ampoules basse consommation, vous devez ajouter un contacteur de puissance à votre tableau électrique (afin de palier au courant d’appel, plus important avec les ampoules à LED). Suivre le schéma, ci-dessous :...
- Page 10 Ø 6 mm Les brides doivent être montées même pour les lignes non cablées Alimentation 24Vac, 0.75 A transformateur Phase Neutre...
-
Page 11: Informations Complementaires
6- INFORMATIONS COMPLEMENTAIRES Configuration Requise iOS 7 Minimum : iPhone 4S et supérieur, iPad 3 et supérieur, iPod Touch 5. Android 4.3 Minimum : Samsung S3 et supérieur / Note 2 et supérieur / Google Nexus 7 2013 / Sony Xperia Z, Z1... Tout appareil comportant un niveau de Bluetooth Smart 4.0. - Page 12 7- DECLARATION CONFORMITE déclare que le Module d’Automatisme de type JARDIBRIC BL-OL est conforme aux exigences essentielles de la directive R&TTE 1999/5/CE. Ce produit respecte les normes harmonisées suivantes : Norme RADIO : ETSI EN 300 328 v1.8.1 Norme EMF : EN 62311 (2008) et la recommandation 1999/519/CE Norme CEM : ETSI EN 301 489-1 v.1.9.2 et ETSI EN 301 489-17 v2.2.1...
- Page 13 BL-OL – Automatic Device QUICK INSTALLATION GUIDE P 01 P 13 P 25 P 37 DEMO...
- Page 14 The watering or automation programs are transmitted to the BLmodules from the free Jardibric application which can be down- loaded on the App Store or Play Store (Google Play) The user has to associate its BL product to its smartphone or tablet.
- Page 15 1- DOWNLOAD THE JARDIBRIC APPLICATION Make sure your device is connected to the Internet (Wi-Fi or 3G mini- mum) Download the Jardibric application from the App Store or Play Store (Google Play).
- Page 16 2- ASSOCIATION 1- When turned on, the BL-OL module starts in an association mode for 2 minutes. 2- Activate for Bluetooth in your smartphone’s settings 3- Open the Jardibric application This following page will show up at the first launch of the application...
- Page 17 The product appears in orange characters among the list of mo- dules detected by the App. 5- Press on the product N°. This number matches with the « Default Name » on the label at the back side of the product. Important, you can : change the name of the product add a security key in order to avoid that any person...
- Page 18 6- To change the name of the module, you can tap on the cur- rent name (seen P17) Enter a name then press Change. 7- If you need to change the key, press Security Key (seen p17) Add a digit code up to 7 digits- maxi.
- Page 19 3- PROGRAMMATION The automatism program is intuitive and simple. You can create your automatism schedules. If you encounter problems, consult www.jardibric.com or contact us to answer your questions at sfc@jardibric.com...
- Page 20 4- MOUNTING AND WIRING MODULE The BL-OL case must be installed indoor use only. It can be fixed against a wall with the screws supplied with the product. Cabling of the transformer to the power supply: - The BL-OL case must be installed the nearest possible of the elec- tric plug. The power plug must be accessible at all time in order to unplug the device in case of emergency.
- Page 21 5- ELECTRICAL HOOK FOR LOW-ENERGY LIGHT BULBS Warning ! To prevent damage to your module if you use low energy bulbs, you must add a power contactor to your electrical panel. Follow the example below :...
- Page 22 Ø 6 mm All bridles must be mounted even for the non wired lines Power supply 24Vac, 0.75 A transformer Fase Neutral...
-
Page 23: Complementary Information
6- COMPLEMENTARY INFORMATION Required Configuration iOS 7 Minimum : iPhone 4S and later, iPad 3 and later, iPod Touch 5.An- droid 4.3 Minimum : Samsung GALAXY S3 and later versions / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1 Any device compatible with Bluetooth Smart 4.0. -
Page 24: Declaration Of Conformity
7- DECLARATION OF CONFORMITY JARDIBRIC said that the Automatism Module type BL-OL complies with the essential requirements of the R & TTE Directive 1999/5/EC This product meets the following standards : Radio Standard : ETSI EN 300 328 v1.8.1 EMF Standard : EN 62311 (2008) and recommendation 1999/519/CE CEM Standard : ETSI EN 301 489-1 v.1.9.2 and ETSI EN 301 489-17 v2.2.1... - Page 25 BL-OL – Módulo Automatización MANUAL DE INSTALACIÓN RÁPIDA P 01 P 13 P 25 P 37 DEMO...
- Page 26 INTRODUCCION Los módulos BL comunican con la aplicación Jardibric en el smartphone o tableta usando la tecnología Bluetooth SMART4.0 (Baja energía) pre- sente en la mayoría de los teléfonos (IPhone 4S y superior SAMSUNG S3 y superior,…). Asegúrese de que su aparato sea compatible con la tecnología Blue- tooth 4.0. Los módulos BL permiten programar el riego, la luz del jardín, así como las bombas de fuente o cualquier otro producto que pueda ser pilotado mediante un relé...
- Page 27 1- DESCARGAR APLICACIÓN Jardibric Asegúrese de que su dispositivo esté conectado a Internet (Wi-Fi o 3G mínimo) Descargue la aplicación Jardibric desde las plataformas de des- carga Apple o Android.
- Page 28 2- ASOCIACION 1- Cuando está funcionando, el módulo BL-OL se inicia en modo asociación 2- Active el Bluetooth de su Smartphone, vaya a configuraciones 3- Abra la aplicación Jardibric Al inicio de la aplicación aparece la siguiente página. 4- Deslícese por las imágenes de los producto BL y presione en la ima- gen que se corresponde con el módulo BL-OL...
- Page 29 El producto aparece en naranja en la lista de módulos detectados por la aplicación 5- Presione en el N° del producto, El nombre por correspondiente al defecto que está en la etiqueta en la parte posterior del producto. Importante: si quiere puede cambiar la denominación del producto añadir una clave de seguridad para que nadie pueda conectarse...
- Page 30 6- Para cambiar el nombre del módulo, presione en el N° (visto en P29), Modifique el nombre y después presione el botón Cambiar. 7- Para cambiar la clave, pulse Clave de Seguridad (visto en P29) Y añada un código de 7 dígitos máximo.
- Page 31 La programación del modulo automatismo es intuitiva y simple, con estos elementos nombrados ya puede crear sus propios programas. Si encuentra alguna dificultad o duda, puede conectarse al web de Jardibric www.jardibric.com o enviar sus preguntas a la dirección siguiente a sfc@jardibric.com.
- Page 32 4- INSTALACIÓN Y CABLEADO MÓDULO El producto BL-OL debe ser instalado en interiores y colocado en la pared utilizando dos tornillos. Cableado del transformador de la corriente de alimentación: - El producto debe ser instalado lo más cerca posible de la toma de corriente. La toma de corriente es un dispositivo de seguridad en caso de problema, el cual debe ser fácilmente accesible en todo...
- Page 33 5- ESPECIAL CONEXIÓN ELÉCTRICA PARA BOMBILLAS DE BAJO CONSUMO Cuidado ! Para evitar dañar su módulo, si utiliza bombillas de bajo consu- mo, es necesario agregar un contactor de potencia a su panel eléctrico (para compensar la corriente de irrupción (amperaje), es más importante con bombillas LED). Seguir el siguiente esquema :...
- Page 34 Ø 6 mm Todas las bridas deben ser montadas, incluso para las lineas que no llevan cable Alimentación 24Vac, 0.75 A transformador Fase Neutro...
- Page 35 6- INFORMACION COMPLEMENTARIA Configuración requerida iOS 7 Mínimo : iPhone 4S y superior, iPad 3 y superior, iPod Touch 5. Android 4.3 Mínimo : Samsung S3 y superior / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1... Cualquier aparato con un nivel Bluetooth Smart 4.0.
- Page 36 7- DECLARACIÓN DE CONFORMIDAD A LAS DIRECTIVAS EUROPEAS JARDIBRIC declara que el tipo de Módulo Automatismo BL-OL cumple con los requisitos esenciales de la directiva R & TTE 1999/5/CE. Este pr oducto cumple con los siguientes estándares : Norma RADIO estándar ETSI EN 300 328 v1.8.1 Norma CEM: EN 62311 (2008) y la Recomendación 1999/519/CE Norma ETSI EN 301 489-1 v.1.9.2 EMC y ETSI EN 301 489-17 v2.2.1...
- Page 37 BL-OL – Modulo Automatismo GUIDA D’INSTALLAZIONE RAPIDA P 01 P 13 P 25 P 37 DEMO...
- Page 38 INTRODUZIONE programmatori BL comunicano con smartphone o tablet tramite l’ap- plicazione Jardibric utilizzando la tecnologia Bluetooth 4.0 (Low Energy)… disponibile sui più recenti dispositivi in commercio (iPhone 4s o versioni successive, Samsung S3 o versioni succesive ecc…). Assicuratevi che il vostro dispositivo possa essere accoppiato tramite il sistema Bluetooth 4.0. l programmatori della serie BL permettono di gestire l’irrigazione, l’illu- minazione e altre utenze elettriche quali, per esempio, fontane, pompe o qualsiasi dispositivo elettrico che può...
- Page 39 1- SCARICARE L’APPLICAZIONE Jardibric Assicurarsi che il dispositivo smartphone o tablet sia connesso ad Inter- net (Wi-Fi o 3G). Effettuare il download dell’applicazione Jardibric da App Store o Play Store (Google Play)
- Page 40 2- ASSOCIAZIONE 1- Una volta alimentato, il programmatore BL-OL si avvia in modalità associazione per 2 minuti. 2- Attivare il Bluetooth sul proprio smartphone o tablet nella configurazione 3- Avviare l’applicazione Jardibric Al primo avvio dell’applicazione appariranno le seguenti schermate 4- Far scorrere le immagini dei moduli BL per visualizzare tutti i modelli e Cliccare sull’immagine che corrisponde al...
- Page 41 Il programmatore apparirà con il carattere arancione tra la lista di quelli rilevati dall’ applicazione. 5- Premere sul nome del modulo. Tale nome corrisponde al Numero di Identificazione leggibile sull’etichetta posta sul retro del prodotto. Importante : potrete facilmente cambiare il nome del modulo aggiungere un Codice di sicurezza allo scopo di evitare che chiunque possa connettersi con il vostro pro-...
- Page 42 6- Per cambiare il nome del pro- grammatore, cliccare sull’ icona modificare il nome e premere Cambiare. 7 – In caso desideriate cambiare il Codice di sicurezza, premere Codice di sicurezza (visto en P41) Inserire un codice fino a 7 carat- teri: premere quindi Cambiare 8 - Premere...
- Page 43 3- PROGRAMMAZIONE La programmazione è semplice ed intuitiva. Creare un programma, una pianificazione ed ogni altra attività risulta estremamente intui- tivo. Per ogni esigenza visitate il nostro sito www.jardibric.com o contattare il servizio tecnico presso sfc@jardibric.com.
- Page 44 4- INSTALLAZIONE E CABLAGGIO DEL MODULO Il BL-OL non può essere installato all’aperto. Può essere fissato al muro tramite le due viti incluse. Cablaggio del trasformatore di alimentazione : - Installare il BL-OL più vicino possibile alla presa elettrica. La presa deve essere facilmente raggiungibile per sconnettere l’apparecchio nel caso si debba farlo.
- Page 45 5- COLLEGAMENTO ELETTRICO SPECIFICO PER LAMPADINE A BASSO CONSUMO 5(IED) Attento! Per evitare di danneggiare il vostro modulo se si utilizzano lam- padine a basso consumo (IED), è necessario aggiungere un contattore di potenza al quadro elettrico. Seguite l’esempio di seguito :...
- Page 46 Ø 6 mm Le barre vanno montate anche su linee non cablate Alimentazione 24Vac, 0.75 A transformatore Fase Neutro...
-
Page 47: Informazioni Aggiuntive
6- INFORMAZIONI AGGIUNTIVE Apparecchi compatibili IOS 7 o successivi : iPhone 4S e versioni successive, iPad 3 e versioni successive, iPod Touch 5... Android 4.3 o successivi : Samsung S3 e versioni successive / Note 2 / Google Nexus 7 2013 / Sony Xperia Z, Z1... Tutti i dispositivi dotati di Bluetooth Smart 4.0. -
Page 48: Dichiarazione Di Conformita
7- DICHIARAZIONE DI CONFORMITA dichiara che il modulo BL-OL è conforme ai requisiti JARDIBRIC espressi nella direttiva R & TTE 1999/5/EC. Questo prodotto utilizza e/o opera nei seguenti standard : Radio : ETSI EN 300 328 v.1.8.1 EMF : EN 62311 (2008) e raccomandazione 199/519/CE CEM : ETSI EN 301 489-1 v.1.9.2 e ETSI EN 301 489-17 v.2.2.1 Sicurezza Elettrica : EN 60950 (2006) + A1 (2010) + A11 (2009) + A12...
