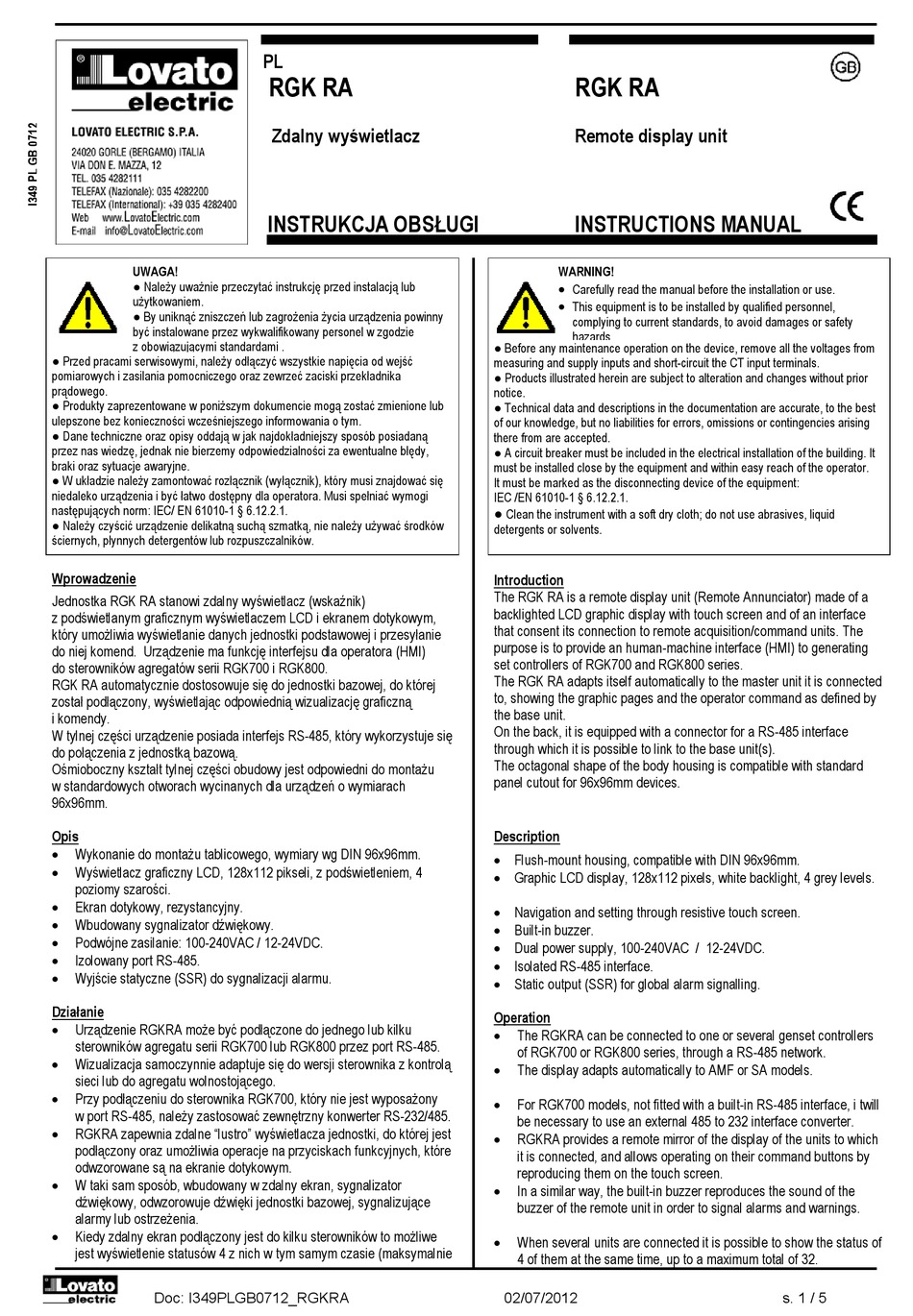

LOVATO ELECTRIC RGK RA Instruction Manual

UWAGA!
● Należy uważnie przeczytać instrukcję przed instalacją lub
użytkowaniem.
● By uniknąć zniszczeń lub zagrożenia życia urządzenia powinny
być instalowane przez wykwalifikowany personel w zgodzie
z obowiązującymi standardami .
● Przed pracami serwisowymi, należy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego oraz zewrzeć zaciski przekładnika
prądowego.
● Produkty zaprezentowane w poniższym dokumencie mogą zostać zmienione lub
ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● W układzie należy zamontować rozłącznik (wyłącznik), który musi znajdować się
niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● Należy czyścić urządzenie delikatną suchą szmatką, nie należy używać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Wprowadzenie
Jednostka RGK RA stanowi zdalny wyświetlacz (wskaźnik)
z podświetlanym graficznym wyświetlaczem LCD i ekranem dotykowym,
który umożliwia wyświetlanie danych jednostki podstawowej i przesyłanie
do niej komend. Urządzenie ma funkcję interfejsu dla operatora (HMI)
do sterowników agregatów serii RGK700 i RGK800.
RGK RA automatycznie dostosowuje się do jednostki bazowej, do której
został podłączony, wyświetlając odpowiednią wizualizację graficzną
i komendy.
W tylnej części urządzenie posiada interfejs RS-485, który wykorzystuje się
do połączenia z jednostką bazową.
Ośmioboczny kształt tylnej części obudowy jest odpowiedni do montażu
w standardowych otworach wycinanych dla urządzeń o wymiarach
96x96mm.
Opis

Wykonanie do montażu tablicowego, wymiary wg DIN 96x96mm.

Wyświetlacz graficzny LCD, 128x112 pikseli, z podświetleniem, 4
poziomy szarości.

Ekran dotykowy, rezystancyjny.

Wbudowany sygnalizator dźwiękowy.

Podwójne zasilanie: 100-240VAC / 12-24VDC.

Izolowany port RS-485.

Wyjście statyczne (SSR) do sygnalizacji alarmu.
Działanie

Urządzenie RGKRA może być podłączone do jednego lub kilku
sterowników agregatu serii RGK700 lub RGK800 przez port RS-485.

Wizualizacja samoczynnie adaptuje się do wersji sterownika z kontrolą
sieci lub do agregatu wolnostojącego.

Przy podłączeniu do sterownika RGK700, który nie jest wyposażony
w port RS-485, należy zastosować zewnętrzny konwerter RS-232/485.

RGKRA zapewnia zdalne "lustro" wyświetlacza jednostki, do której jest
podłączony oraz umożliwia operacje na przyciskach funkcyjnych, które
odwzorowane są na ekranie dotykowym.

W taki sam sposób, wbudowany w zdalny ekran, sygnalizator
dźwiękowy, odwzorowuje dźwięki jednostki bazowej, sygnalizujące
alarmy lub ostrzeżenia.

Kiedy zdalny ekran podłączony jest do kilku sterowników to możliwe
jest wyświetlenie statusów 4 z nich w tym samym czasie (maksymalnie
Doc: I349PLGB0712_RGKRA
PL
RGK RA
Zdalny wyświetlacz
INSTRUKCJA OBSŁUGI
RGK RA
Remote display unit
INSTRUCTIONS MANUAL
WARNING!

Carefully read the manual before the installation or use.

This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Before any maintenance operation on the device, remove all the voltages from
measuring and supply inputs and short-circuit the CT input terminals.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
there from are accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1.
●
Clean the instrument with a soft dry cloth; do not use abrasives, liquid
detergents or solvents.

Introduction

The RGK RA is a remote display unit (Remote Annunciator) made of a
backlighted LCD graphic display with touch screen and of an interface
that consent its connection to remote acquisition/command units. The
purpose is to provide an human-machine interface (HMI) to generating
set controllers of RGK700 and RGK800 series.
The RGK RA adapts itself automatically to the master unit it is connected
to, showing the graphic pages and the operator command as defined by
the base unit.
On the back, it is equipped with a connector for a RS-485 interface
through which it is possible to link to the base unit(s).
The octagonal shape of the body housing is compatible with standard
panel cutout for 96x96mm devices.

Description

 Flush-mount housing, compatible with DIN 96x96mm.
 Graphic LCD display, 128x112 pixels, white backlight, 4 grey levels.
 Navigation and setting through resistive touch screen.
 Built-in buzzer.
 Dual power supply, 100-240VAC / 12-24VDC.
 Isolated RS-485 interface.
 Static output (SSR) for global alarm signalling.

Operation


The RGKRA can be connected to one or several genset controllers
of RGK700 or RGK800 series, through a RS-485 network.

The display adapts automatically to AMF or SA models.

For RGK700 models, not fitted with a built-in RS-485 interface, i twill
be necessary to use an external 485 to 232 interface converter.

RGKRA provides a remote mirror of the display of the units to which
it is connected, and allows operating on their command buttons by
reproducing them on the touch screen.

In a similar way, the built-in buzzer reproduces the sound of the
buzzer of the remote unit in order to signal alarms and warnings.

When several units are connected it is possible to show the status of
4 of them at the same time, up to a maximum total of 32.
02/07/2012 s. 1 / 5
