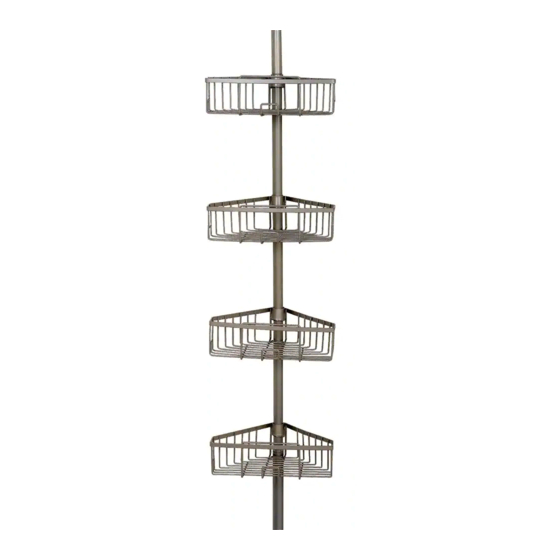

Shower tension pole caddy
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

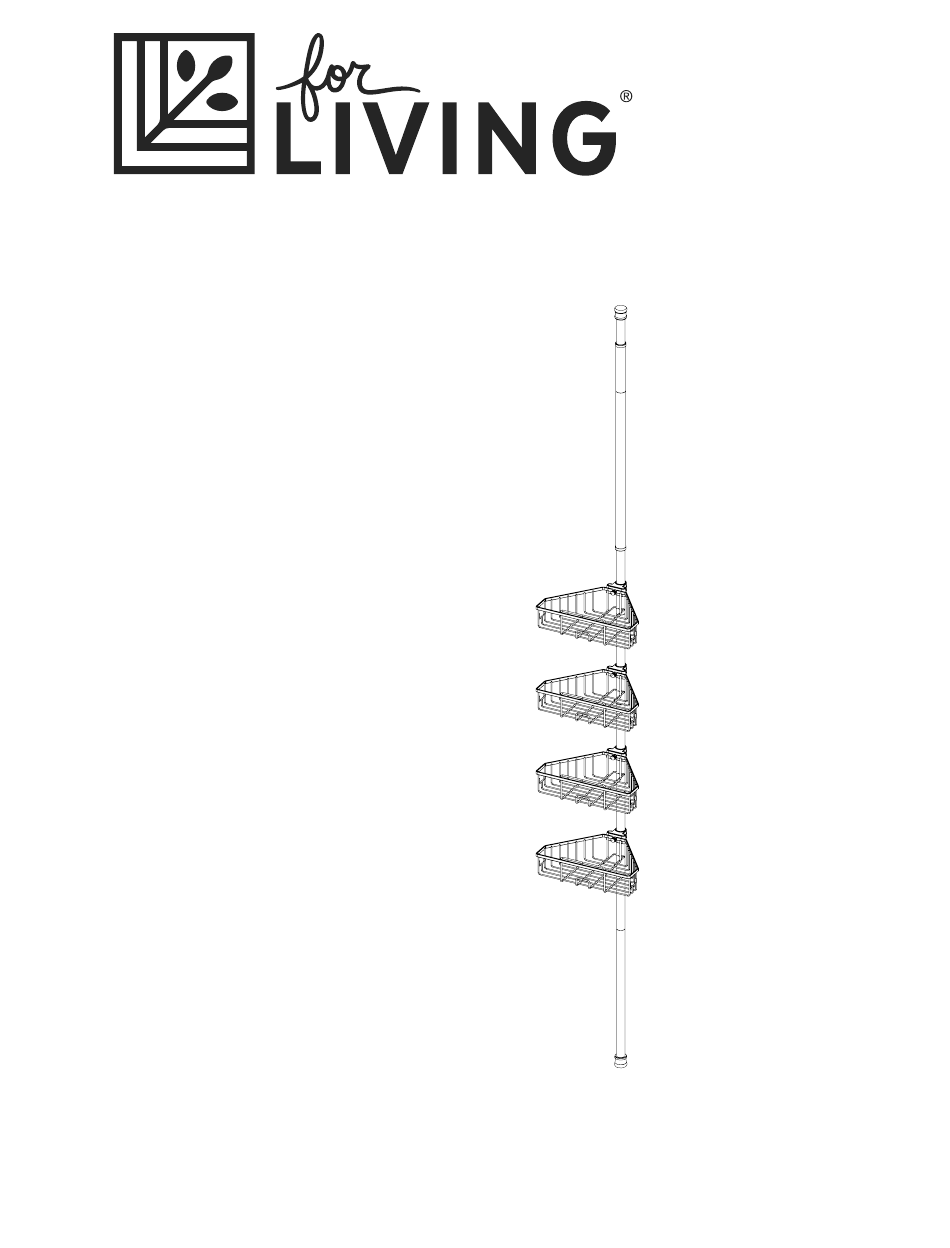

Shower Tension Pole Caddy
Model No. 063-6294-4
Assembly Instructions
Toll-free: 1-800-892-3986
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.
IS02157-I2

Advertisement

loading
Need help?

Need help?

Do you have a question about the 063-6294-4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for for Living 063-6294-4

Summary of Contents for for Living 063-6294-4

  • Page 1 Shower Tension Pole Caddy Model No. 063-6294-4 Assembly Instructions Toll-free: 1-800-892-3986 IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference. IS02157-I2...
  • Page 2 Imported for Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8...
  • Page 3 Table of Contents Parts List Assembly 4-14 Cleaning and Maintenance Spring tube set 1 - 1 Shelf 6 - 4 Twist tube 2 - 1 Medium tapered tube 3 - 2 Tube collar 7 - 4 Long tapered tube 4 - 2 Tape strip 8 - 2 End cap 5 - 2...
  • Page 4 Model No. 063-6294-4 Let us help you! DO NOT RETURN YOUR PRODUCT TO THE STORE. CALL US FIRST! 1-800-892-3986 If you have questions regarding your product, require warranty assistance, or have damaged or missing parts, please call our customer service toll-free helpline.
  • Page 5 Step 2 Requires 4, 5, 7 NOTE: Assembly shown for 60 - 66 in. distance. Slide all four tube collars (7) down a long tapered tube (4) and use set screws to loosely tighten into place; you will be adjusting later. Place an end cap (5) onto the long tapered tube (4).
  • Page 6 Model No. 063-6294-4 Step 2 Requires 3, 4, 5, 7 NOTE: Assembly shown for 67 - 76 in. distance. Slide two tube collars (7) down a long tapered tube (D) and use set screws to loosely tighten into place; you will be adjusting later. Repeat process for ONE medium tapered tube (3).
  • Page 7 Step 2 Requires 4, 4, 5, 7 NOTE: Assembly shown for 77 - 84 in. distance. Slide two tube collars (7) down a long tapered tube (4) and use set screws to loosely tighten into place; you will be adjusting later. Repeat process for the other long tapered tube (4). Place an end cap (5) onto the long tapered tube (4).
  • Page 8 Model No. 063-6294-4 Step 2 Requires 3, 4, 5, 7 NOTE: Assembly shown for 85 - 96 in. distance. Slide two tube collars (7) down a long tapered tube (4) and use set screws to loosely tighten into place; you will be adjusting later. Repeat process for the medium tapered tube (3).
  • Page 9 Step 2 Requires 3, 3, 4, 4, 5, 7 NOTE: Assembly shown for 97 - 108 in. distance. Slide two tube collars (7) down a medium tapered tube (5) and use set screws to loosely tighten into place, you will be adjusting later. Repeat process for the medium tapered tube (3). Place an end cap (5) onto the other long tapered tube (4).
  • Page 10 Model No. 063-6294-4 Step 3 Requires 1, 5 Place the other end cap (5) onto the spring tube set (1). NOTE: Assemble on the floor. tapered end Step 4 Requires 2 Check that the twist tube (2) can easily slide up and down. NOTE: Assemble on the floor.
  • Page 11 Step 5 Requires 1, 2 Place the tapered end of the spring tube set (1) into the twist tube (2). NOTE: Assemble on the floor. tapered end OUTER tube INNER tube...
  • Page 12 Model No. 063-6294-4 Step 6 NOTE: Critical to extend twist tube (B) 2 inches. Extend the OUTER tube of the twist tube (B) so the assembly measures 2 inches longer than your tub or shower stall opening height. Refer to your distance on page 3.
  • Page 13 Step 7 Requires 8 Place the tape strips (8) around the seams of the tubes. NOTE: Make sure you are installing in a clean, dry and safe environment. Place the top of the unit against the ceiling in the desired location (fig.1) and then compress the unit up and move the bottom end into place (fig.2) so that the unit is in a vertical position.
  • Page 14 Model No. 063-6294-4 Step 8 Requires 6 Slide shelves (6) onto tube collars (7). NOTE: Shelves can be adjusted by loosening set screws and moving the tube collars (7) up or down.
  • Page 15 • Cleaning with a dry cloth may be sufficient. • For other stains or marks, wipe gently with a damp cloth. • Do not use strong detergents or abrasive cleaners; they may damage the surface of this product.
  • Page 16 Imported for Trileaf Distribution Trifeuil Toronto, Canada M4S 2B8 IS02157-I2...
