Modification du mode de pilotage
Le changement de mode de pilotage sur l'émetteur permet de l'adapter
aux habitudes des différents utilisateurs. Pour passer l'émetteur du "Mode
2" (gaz à gauche) au "Mode 1" (gaz à droite), voici comment procéder :
• 1. Ouvrez la trappe du compartiment des piles et enlevez les piles.
• 2. Avec un tournevis, enlevez les 4 vis qui maintiennent le fond de
l'émetteur (Fig. 1) et mettez-le de côté.
• 3. Débranchez avec soin les connecteurs du fond du boîtier et vous
verrez l'intérieur comme sur la Fig. 2.
• 4. Changez le jumper S16 de position : Il doit être sur L pour le mode 2
et sur R pour le mode 1. Voir fig. 3
• 5. Démontez les 8 vis qui fixent les mécanismes des manches avec un
petit tournevis et mettez-les de côté.
• 6. Intervertissez les deux manches en les tournant de 180°, remontez-
les avec les 8 vis, et rangez correctement les fils.
• 7. Branchez les fils du fond de l'émetteur sur le circuit principal,
refermez le fond de l'émetteur et remontez les vis.
• 8. Replacez les piles et fermez la trappe.
• 9. Allumez l'émetteur et déplacez les manches et les trims pour vérifier que les sens sont corrects.

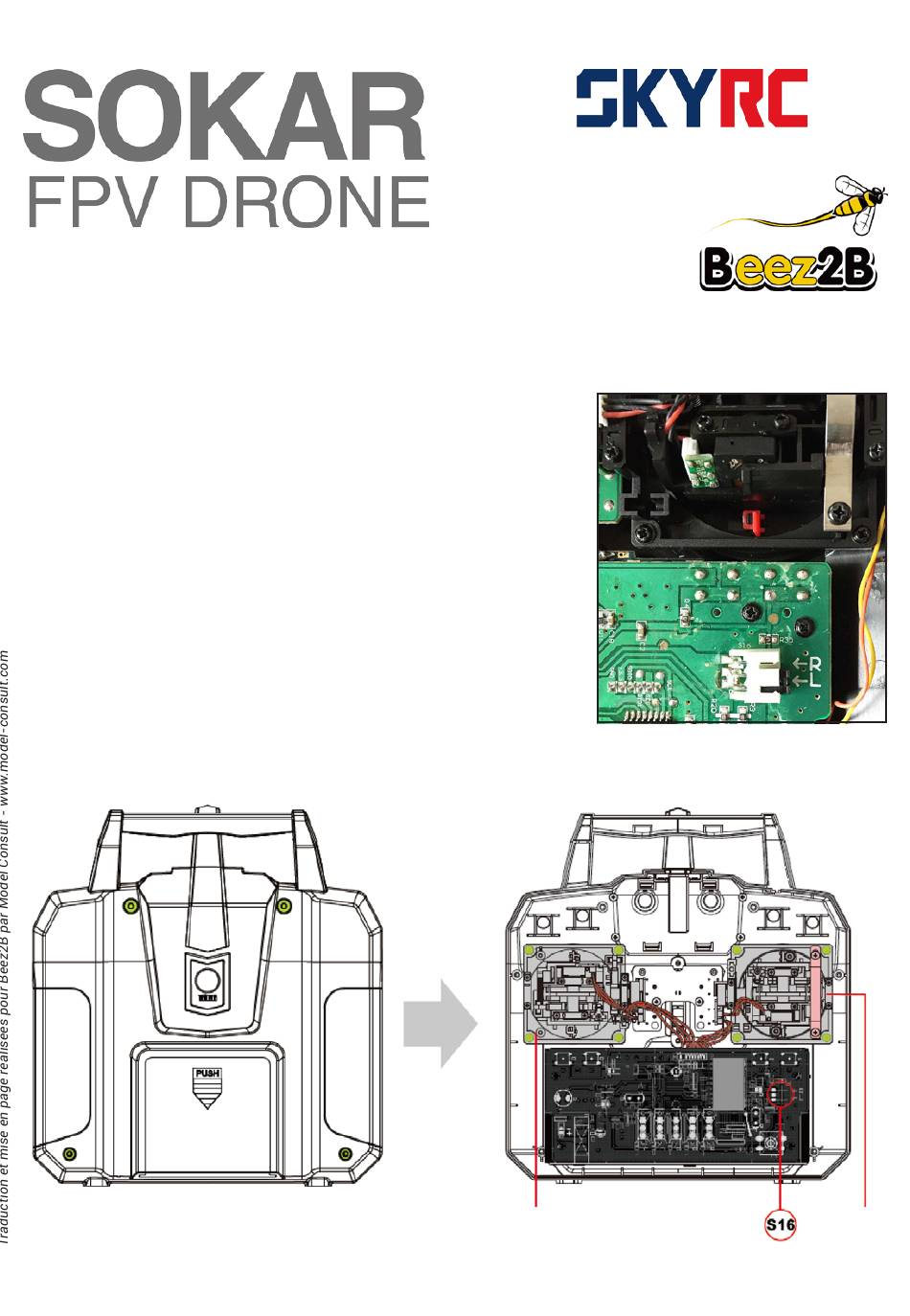

Fig.1 : 4 vis de fixation du fond de boîtier
SKYRC - SOKAR - Complément à la notice - Beez2B - Version 1.00 - Février 2016
• SKYRC est distribué par :
Beez2B sprl
Rue de la Station, 19
B-6230 Obaix
Belgique
Tél. : +32 2 376 71 82
Fax : +32 2 611 86 44
Fig.2 : 8 vis de fixation
Manche droit
des manches
Fig.3
Manche
gauche
