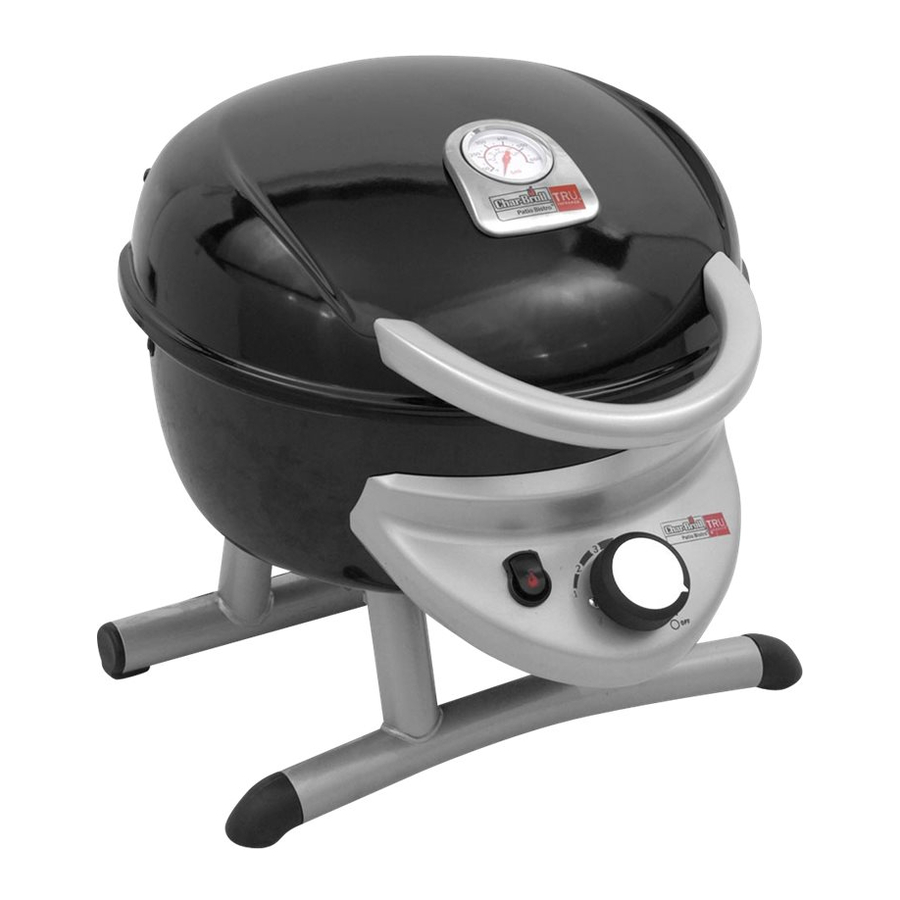

Char-Broil PATIO BISTRO 180 Replacement Procedure

Electronic ignition module replacement
Hide thumbs Also See for PATIO BISTRO 180:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

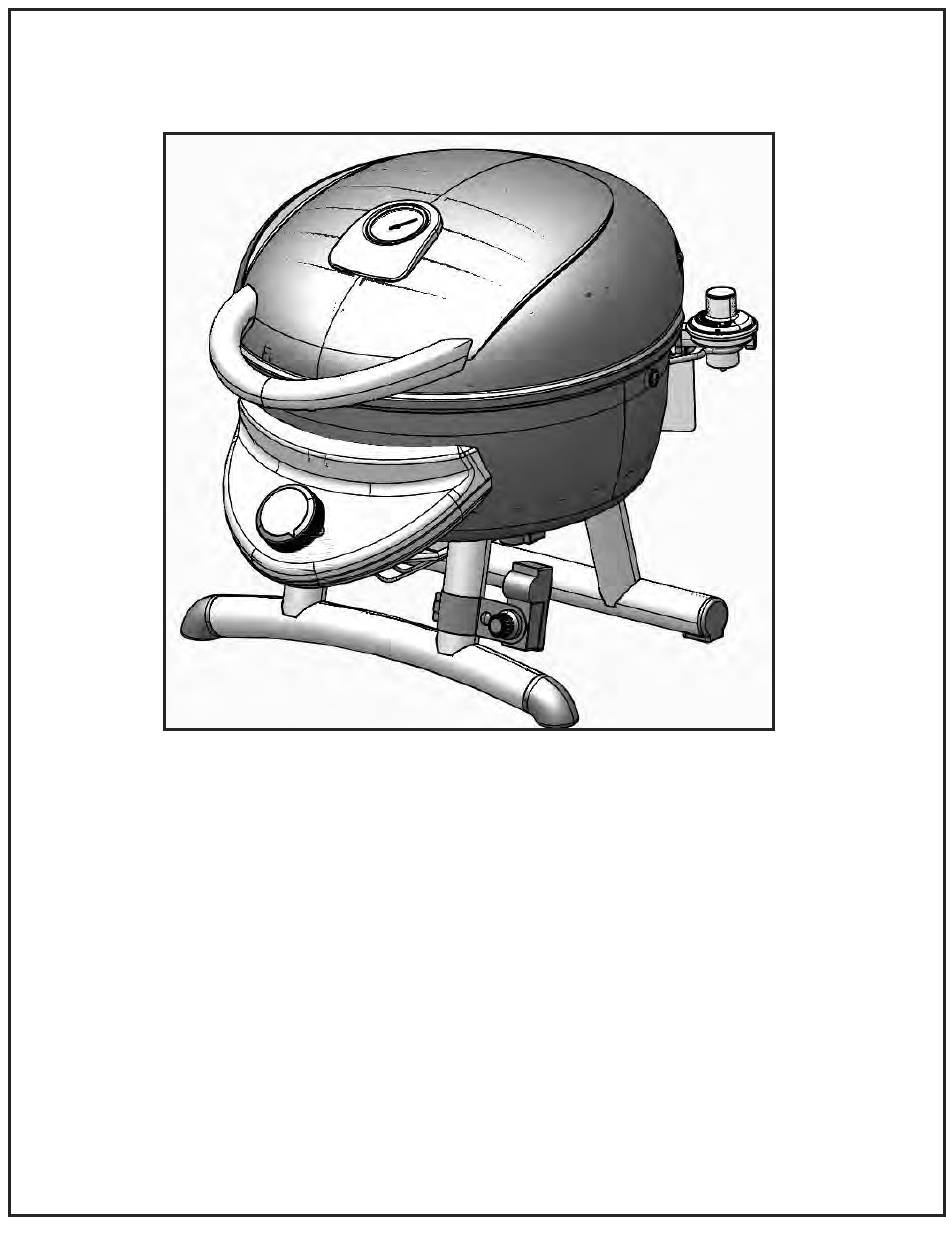

ELECTRONIC IGNITION MODULE REPLACEMENT PROCEDURE
MARCHE À SUIVRE POUR REMPLACER LE MODULE D'ALLUMAGE ÉLECTRONIQUE
PROCEDIMIENTO DE REEMPLAZO DEL MÓDULO DE ENCENDIDO ELECTRÓNICO
For Model Numbers: / Pour les numéros de modèle : / Para los números de modelo:
Have Questions? Need Assistance?
Call us at 1-866-671-7988
An instructional video demonstrating this procedure is available at www.charbroil.com/gas-
patio-bistro-recall.html
Des questions? Avez-vous besoin d'aide?
Appelez-nous au 1-866-671-7988
Une vidéo expliquant cette marche à suivre est mise à votre disposition au
www.charbroil.com/gas-patio-bistro-recall.html
¿Tiene preguntas? ¿Necesita asistencia?
Llámenos al 1-866-671-7988
Puede ver el video instructivo que describe este procedimiento en: www.charbroil.com/gas-
patio-bistro-recall.html
CHARBROIL, LLC. COLUMBUS, GA
PATIO BISTRO 180 (LP GAS)
English: Pages 2-7 and 20
Français: Pages 8-13 et 20
Español: Páginas 14 a 19 y 20
®
12601713
13601833
42805104 ENG_FRE_SPA REV.10 • 08.05.13

Advertisement

loading
Need help?

Need help?

Do you have a question about the PATIO BISTRO 180 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Char-Broil PATIO BISTRO 180

Summary of Contents for Char-Broil PATIO BISTRO 180

  • Page 1 ® PATIO BISTRO 180 (LP GAS) ELECTRONIC IGNITION MODULE REPLACEMENT PROCEDURE MARCHE À SUIVRE POUR REMPLACER LE MODULE D'ALLUMAGE ÉLECTRONIQUE PROCEDIMIENTO DE REEMPLAZO DEL MÓDULO DE ENCENDIDO ELECTRÓNICO For Model Numbers: / Pour les numéros de modèle : / Para los números de modelo:...
  • Page 2 Electronic Ignition Module Replacement Kit Parts List #10-24x3/4” Carriage Bolt..........1 each #10-24 Wing Nut............1 each Electronic Ignition Module Bracket Front Half....1 each Electronic Ignition Module Bracket Rear Half....1 each Electronic Ignition Module.........1 each Ground Wire..............1 each Black wire with one ring connector and one black connector Lighting Instruction Label: English................1 each French..........
  • Page 3 Electronic Ignition Module Replacement Steps IMPORTANT! Before beginning the Electronic Ignition Module replacement procedure, ensure that your grill is cool and the control knob is in the OFF ( ) position. Read through this entire procedure to familiarize yourself with the steps before beginning the replacement of the Electronic Ignition Module.
  • Page 4 Step 4 - Remove Electronic Ignition Module Remove the Electronic Ignition Module by removing the nut. Pull the Module from the unit. Discard the Electronic Ignition Module, nut and battery cap. Step 5 - Install Electronic Ignition Module Bracket Install the new Electronic Ignition Module Bracket to the front, right leg of the grill.
  • Page 5 Step 6 - Install New Electronic Ignition Module Remove the battery cap and nut from the Electronic Ignition Module, place the Electronic Ignition Module into the mounting bracket as shown. Install the nut and tighten by hand. Step 7 - Install Electrode Wire to Electronic Ignition Module Attach the loose end of the electrode wire to the Electronic Ignition Module as shown.
  • Page 6 Step 9 - Install Ground Wire to Rear Right Leg Screw Attach the ring connector end of the ground wire as follows: a) Using a phillips screwdriver, remove the leg mounting screw from the Right rear leg right rear leg bracket. b) Place the ground wire ring connector over the screw.
  • Page 7 Step 13 - Cut Old Ignition Wires at the Switch. BLACK Wire Working under the control panel, identify the RED and BLACK wires that exit the old ignition switch. Using a pair of scissors, cut the RED and BLACK wires as close as possible to the old ignition switch. Remove and discard the loose RED and BLACK wires from the grill.
  • Page 8 Ensemble de remplacement du module d'allumage électronique Liste des pièces Boulon de carrosserie #10-24x3/4po.........1 pièce Vis papillon #10-24............1 pièce Moitié avant de la patte de fixation du module d'allumage électronique.......1 pièce Moitié arrière de la patte de fixation du module d'allumage électronique........1 pièce Module d'allumage électronique.........1 pièce Fil de terre..............1 pièce Fil noir avec cosse à...
  • Page 9 Étapes à suivre pour remplacer le module électronique IMPORTANT! Avant d'entreprendre la marche à suivre pour remplacer le module d'allumage électronique, s'assurer que votre barbecue est froid et que le bouton de réglage est sur la position OFF ( ). Lire la marche à suivre au complet pour vous familiariser avec les différentes étapes avant de commencer à...
  • Page 10 Étape 4 – Retirer le module d'allumage électronique Enlever le module d'allumage électronique en dévissant la vis. Sortir le module de l'appareil. Jeter le module d'allumage électronique, la vis et le capuchon de la pile. Étape 5 – Installer la patte de fixation du module d'allumage électronique Installer la nouvelle patte de fixation du module d'allumage électronique sur le devant du pied droit du barbecue.
  • Page 11 Étape 6 - Installer le nouveau module d'allumage électronique Retirer le capuchon de la pile et la vis du module d'allumage électronique, placer le module dans la patte de fixation comme indiqué sur le schéma. Mettre la vis et serrer à la main. Étape 7 –...
  • Page 12 Étape 9 – Installer le fil de terre à la vis du pied arrière droit Fixer l'extrémité de la cosse à anneau du fil de terre comme suit : a) À l'aide du tournevis à pointe cruciforme, enlever la vis de montage du Pied arrière droit pied de la patte de fixation du pied arrière droit.
  • Page 13 Étape 13 - Couper les anciens fils d'allumage au commutateur. Fil NOIR Aller sous le panneau de commande repérer les fils ROUGE et NOIR qui sortent de l'ancien commutateur d'allumage. À l'aide d'une paire de ciseaux, couper les fils ROUGE et NOIR le plus près possible de ce commutateur d'allumage.
  • Page 14 Kit de reemplazo del módulo de encendido electrónico Lista de partes Perno de cabeza redonda Nº 10-24x3/4”.........1 c/u Tuerca mariposa Nº 10-24............1 c/u Mitad delantera del soporte del módulo de encendido electrónico.........1 c/u Mitad trasera del soporte del módulo de encendido electrónico....1 c/u Módulo de encendido electrónico.........1 c/u Cable a tierra..............1 c/u Cable negro con un conector de anillo y un conector negro...
  • Page 15 Pasos para el reemplazo del módulo de encendido electrónico ¡IMPORTANTE! Antes de comenzar el procedimiento de reemplazo del módulo de encendido electrónico, asegúrese de que la parrilla esté fría y que la perilla de control esté en la posición OFF (apagado) ( ).
  • Page 16 Paso 4 - Retire el módulo de encendido electrónico Retire el módulo de encendido electrónico retirando la tuerca. Retire el módulo de la unidad. Deseche el módulo de encendido electrónico, la tuerca y tapa de la batería. Paso 5 - Instale el soporte del módulo de encendido electrónico Instale el soporte del módulo de encendido electrónico a la pata delantera derecha de la parrilla.
  • Page 17 Paso 6 - Instale el nuevo módulo de encendido electrónico Retire la tapa y la tuerca de la batería del módulo de encendido electrónico y coloque el módulo de encendido electrónico en el soporte de montaje, como se muestra en la figura. Instale la tuerca y ajústela manualmente. Paso 7 - Instale el cable del electrodo al módulo de encendido electrónico Conecte el extremo suelto del cable del electrodo al módulo de encendido...
  • Page 18 Paso 9 - Instale el cable a tierra al tornillo de la pata trasera derecha Conecte el extremo del conector de anillo del cable a tierra de la siguiente manera: Pata trasera derecha a) Con un destornillador Phillips, retire el tornillo de montaje de la pata del soporte de la pata trasera derecha Cable a tierra b) Coloque el conector de anillo de cable a tierra sobre el tornillo.
  • Page 19 Paso 13 - Corte los anteriores cables de encendido en el interruptor. Cable NEGRO Trabajando debajo el panel de control, identifique los cables ROJO y NEGRO que salen del anterior interruptor de encendido. Usando las tijeras, corte los cables ROJO y NEGRO lo más cerca posible del anterior interruptor de encendido.
  • Page 20 PRODUCT GUIDE SUPPLEMENT / SUPPLÉMENT AU GUIDE DU PRODUIT / COMPLEMENTO DE LA GUÍA DEL PRODUCTO New Lighting Instruction NOTE: This product guide supplement contains a change to the lighting procedure for your grill. Please follow the lighting instruction steps contained in this supplement instead of those found in your product guide. This supplement is to be used in conjunction with your product guide.
