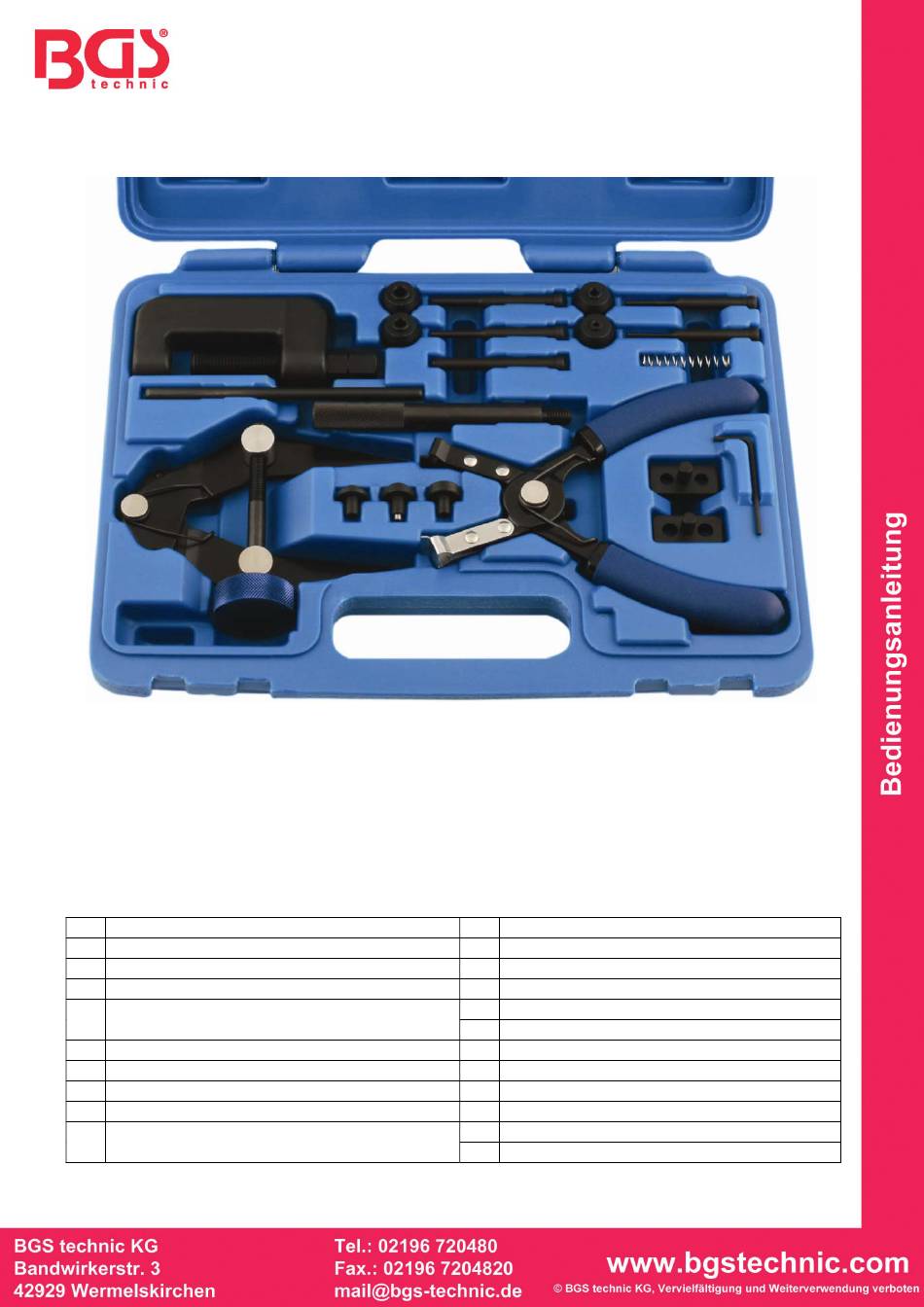

Motorrad-Kettenwerkzeug-Satz
A
D
Q
ALLGEMEINE INFORMATION

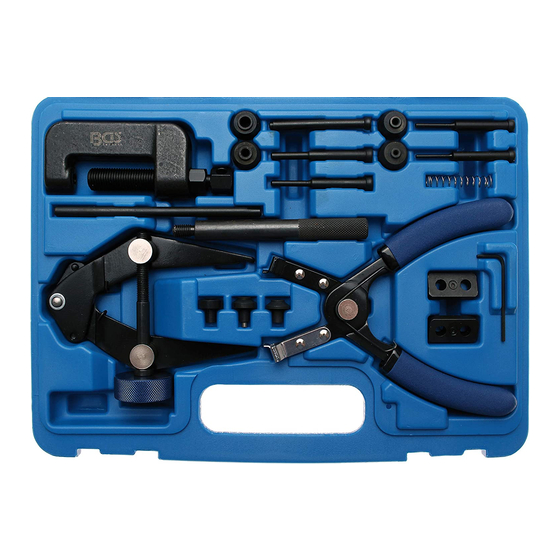

Der Werkzeugsatz beinhaltet folgende 3 Ketten-Servicewerkzeuge:
1. Eine Kettenschloß-Clipzange zur Demontage und Montage des Clips, besonders hilfreich bei
kleineren Ketten.
2. Ketten-Haltewerkzeug hilfreich wie ein zweite Person und hält die beiden Enden der Kette bei
Montage von Kettenschlösser zusammen.
3. Eine umfangreicher Kettengliedtrenn- und Nietwerkzeug zur Demontage und Montage von
Motorrad-Antriebs- und Steuerketten.
WERKZEUGE
A
Werkzeugkörper
B
Führungsbolzen
C
Pressschraube
D
T-Griff für Pressschraube
E
Werkzeuggriff
F1
Obere Führung für F2
G1 Obere Führung für G2
H1 Obere Führung für H2
I1
Obere Führung für I2
Nietdorn
J
für Hohlnietstifte
F1
F2
G1
G2
C
B
J
E
L
M
N
R
K
L
M
N
O
P
F2
G2 Pressstift 3.8 mm
H2 Pressstift 2.9 mm
I2
Q
R
H1
H2
I1
I2
K
O
Rückstellfeder für F2, G2, H2, I2, J
Großer Amboss
Kleiner Amboss
Flacher Amboss
Seitliche Klemmstücke
Schlüssel für M
Pressstift 4.8 mm
Pressstift 2.2 mm
Ketten-Haltewerkzeug
Kettenschloß-Clipzange
Art. 8867
P
Advertisement
Table of Contents
Related Manuals for BGS technic 8867
Summary of Contents for BGS technic 8867
- Page 1 Art. 8867 Motorrad-Kettenwerkzeug-Satz ALLGEMEINE INFORMATION Der Werkzeugsatz beinhaltet folgende 3 Ketten-Servicewerkzeuge: 1. Eine Kettenschloß-Clipzange zur Demontage und Montage des Clips, besonders hilfreich bei kleineren Ketten. 2. Ketten-Haltewerkzeug hilfreich wie ein zweite Person und hält die beiden Enden der Kette bei Montage von Kettenschlösser zusammen.
- Page 2 Anwendungen Ketten Größen von kleiner Steuerkette (min Stiftdurchmesser 2,2 mm) bis zur schweren 630er Antriebskette. Hinweis: Bei der Trennung von Ketten die größer als 530 sind, wird dringend empfohlen den werkzeugseitigen Nietkopf abzuflexen. Anleitung Hinweis: Sicherstellen, dass alle Pressschrauben und Pressstifte ausreichend mit Öl oder Kettenschmierstoff geschmiert sind.
- Page 3 Verbinden der Kette 1. Montieren Sie die Kette wie vom Hersteller beschrieben. 2. Bei O-Ring-Ketten ist darauf zu achten, dass die O-Ringe nicht zwischen Seitenplatten oder Bolzen eingeklemmt werden. 3. Denken Sie daran, dass das Kettenschloss vor der Montage mit empfohlenen Fett geschmiert werden muss.
- Page 4 Art. 8867 Motorcycle Chain Tool Set GENERAL INFORMATION This tool kit includes following 3 chain service tools: 1. A pair of chain link clip removal pliers (R) that make removing and fitting the spring clips used on some smaller chains an easy job, 2.
- Page 5 Applications Chains sizes from small timing chain (min pin diameter 2.2mm) to heavy duty 630 chain. Note: when separating chain sizes above 530 it is strongly advised the head of the rivet on the tool side is ground off or filed off first. Instructions Note: Ensure all force screws and pins are adequately lubricated with oil or chain lubricant.
- Page 6 Assembling a Chain 1. Assemble the chain as described by the manufacturer. 2. If it is an “O” ring type chain ensure the “O” rings do not get jammed in between the side plates and pins of the link. 3. Remember to assemble the chain using the recommended grease. 4.
