STUDIOART A100 / P100 Room Speaker

m 4.0

uick Reference Guide

STUDIOART

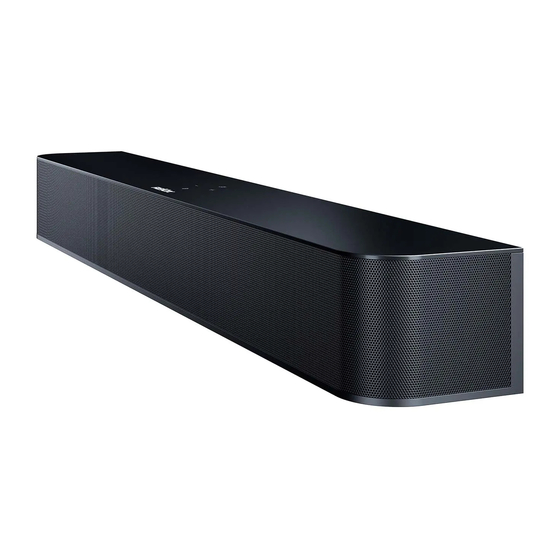

S100 Audiobar

Bitte lesen Sie sich die Kurzanleitung vor der Inbetriebnahme durch und bewahren Sie

diese auf. Eine ausführliche Bedienungsanleitung finden Sie unter www.revox.com

Please read the Quick Start Guide before use. A detailed instruction manual can be found at

www.revox.com

Need help?

Do you have a question about the STUDIOART S100 and is the answer not in the manual?

Questions and answers

Summary of Contents for Revox STUDIOART S100

Page 1 S100 Audiobar Bitte lesen Sie sich die Kurzanleitung vor der Inbetriebnahme durch und bewahren Sie diese auf. Eine ausführliche Bedienungsanleitung finden Sie unter www.revox.com Please read the Quick Start Guide before use. A detailed instruction manual can be found at...
Page 2 Neustart das Netzwerk zur Verfügung steht. Das B100 Bass Module benötigt für ein Update das kleine Windows Programm B100Updater.exe, welches kostenlos unter www.revox.com herunter geladen werden kann. Für das Update wird der B100 mit einem USB-Kabel (USB-A auf USB-Mikro) mit einem Windows-PC verbunden.
Page 3 Anschlussfeld S100 rückseitig S100 Audiobar Nr. Funktion Erklärung Netzbuchse Eurostecker-Verbindung zur Steckdose. 100 – 240 V AC / 50/60 Hz Subwoofer Ausgang (Line) Anschlussbuchse für kabelgebundenen Aktivsubwoofer, alternativ zu STUDIOART B100 Funk-Subwoofer Analog-Eingang Fernbedienung: Local-Taste Besonderheit: Sensitiver Eingang mit Ein-/ Umschaltautomatik Digital-Eingang koaxial Fernbedienung: Local-Taste Besonderheit:...
Page 4 Bedienung über Glas-Touchfeld S100 Audiobar Quellen wechseln Taste gedrückt halten, bis das Frontdisplay den Quellenwechsel anzeigt. Bei der Preset-Auswahl [ Auswahl [PRx] kann durch Wischen (rechts/ links) über die Tasten oder zwischen den Presets gewechselt werden. Lautstärke einstellen Mit den zwei Tasten kann die gewünschte Lautstärke eingestellt werden.
Page 5 RC100 – IR-Fernbedienung S100 Audiobar  Vor Erstgebrauch muss die Sicherungsfolie aus dem Batteriefach entfernt/ herausgezogen werden. Nr. Funktion Erklärung Navigation / OK Auswahl und Bestätigung in den Grundeinstellungen Zurück Eine Ebene zurück gehen im OSD-Menü Grundeinstellungen Volumen Lautstärke 0 - 100 einstellen Bluetooth[BT] Quelle Bluetooth wählen.
Page 6 WPS- S100 mit Funktion in das lokale Netzwerk einbinden S100 Audiobar AudiobarS100 starten und in unmittelbare Nähe zum WLAN-Router platzieren. Die WPS-Routine muss innerhalb von 2 Minuten durchgeführt werden. S100 in WPS-Mode bringen: für ca. 10 sec halten (a) bis ein Doppelpiepton periodisch periodisch hörbar ist (b).
Page 7 Apple S100 mit -Gerät in das lokale Netzwerk einbinden S100 Audiobar STUDIOART App aus dem Apple App-Store kostenfrei herunterladen und installieren. S100 Hotspot-Mode aktivieren: für ca. 5 sec halten (a) bis ein Piepton periodisch hörbar ist hörbar ist (b). Nun in den WLAN-Einstellungen des Apple-Gerätes die Audiobar als erkannter AirPlay Lautsprecher Lautsprecher (nicht WLAN Hotspot) auswählen und der Konfigurationsanleitung von Apple folgen.
Page 8 Android S100 mit -Gerät in das lokale Netzwerk einbinden S100 Audiobar STUDIOART App aus dem Google Play Store kostenfrei herunterladen und installieren. Modus Energie sparen Energie sparen am Handy deaktivieren. Textzeile „Diese Zeile lange drücken, um ein neues Gerät zu konfigurieren“...
Page 9 Audiobar zum Heimkino ausbauen S100 Audiobar Die Übersicht zeigt den maximalen Ausbau zum 5.1 Heimkino System mit zwei, hinter dem Hörer aufgebauten Effekt- Lautsprechern A100, sowie einem zusätzlichen Subwoofer B100. Alle Lautsprecher kommunizieren funkgebunden über das eigene KleerNet-System. Jeder Effekt-Lautsprecher benötigt nur einen Netzanschluss (100 - 240 V AC). Alternativ kann auch eine A100/ P100 Kombination als Effekt-Lautsprecher (Rear) eingesetzt werden.
Page 10 Verbinden von Effekt-Lautsprecher mit der Audiobar S100 Audiobar Beim Verbinden (Pairing) kann die Audiobar (Hauptlautsprecher) mit zusätzlichen Effekt-Lautsprechern ergänzt werden Lautsprechern ergänzt werden, um einen raumfüllenden 5.1 Heimkino-Sound zu erhalten. Die STUDIOART A100+A100 oder A100+P100 dienen dabei dienen dabei als hintere Surround- Lautsprecher(R+L), das STUDIOART B100 Bass Module unterstützt die Audiobar als Subwoofer unterhalb von 40 Hz.
Page 11 STUDIOART App S100 Audiobar Die STUDIOART App hat einen klassischen Aufbau, der sich an der Bedienung einer Hifi-Anlage orientiert. Anlage orientiert. Als erstes wählt man das zu bedienende Gerät aus, hier z.B. die S100 Audiobar. Das aktive Gerät hat einen .
Page 12 Bildschirmmenü (OSD) S100 Audiobar Das Bildschirmmenü (On-Screen-Display) wird von der Audiobar über die HDMI-Verbindung an den Fernseher gesendet und dort eingeblendet. Über die Taste der S100 Fernbedienung wird das Bildschirmmenü aufgerufen.
Page 13 The B100 Bass Module requires the small Windows program B100Updater.exe for an update, which can be downloaded free of charge from www.revox.com. For the update, the B100 is connected to a Windows PC with a USB cable (USB-A to USB micro).
Page 14 S100 connector panel, rear S100 Audiobar Function Explanation Mains plug 100 – 240 V AC / 50/60 Hz Subwoofer output (line)* Connector socket for wired active subwoofer, alternative to STUDIOART B100 wireless subwoofer Analogue input, stereo Remote control: Local button Special feature: Sensitive input with automatic switch-on / switch-over Digital coaxial input Remote control: Local button...
Page 15 Operation via the glass touch panel S100 Audiobar Switching sources Hold down the button until the front display shows the option to switch sources. In the preset selection preset selection [PR1-5], swipe (right/left) over the buttons to switch between the presets. Adjusting the volume Use the two buttons to set the desired volume level.
Page 16 RC100 – IR remote control S100 Audiobar  Before initial use, the safety film must be removed/ pulled out of the battery compartment. Function [ Explanation Display] Navigation / OK Selection and confirmation in the basic settings Back Go back one level in the OSD menu Basic settings Volume Set the volume from 0 - 100 Bluetooth [BT]...
Page 17 Connecting the S100 to your local network using the function S100 Audiobar Start up the S100 Audiobar and place it in close proximity to the WiFi router. The WPS routine must be executed within 2 minutes. Put S100 in WPS mode: press and hold for approx.
Page 18 Apple Connecting the S100 to the local network via an device S100 S100 Audiobar Download and install the free STUDIOART app from the Apple App Store Activate S100 hotspot mode: press and hold for approx. 5 sec (a) until a beep is heard periodically (b). is heard periodically (b).
Page 19 Android Connecting the S100 to the local network via an device S100 Audiobar Download and install the free STUDIOART app from the Google Play Store. Deactivate Energy- saving mode on your phone. Tap on the row of text that reads "Press and hold this row to configure a new device"...
Page 20 Expand the audiobar to a home cinema S100 Audiobar The overview shows the maximum expansion to a 5.1 home cinema system with two A100 surround speakers behind the listener and an additional B100 subwoofer. All loudspeakers communicate wirelessly via their own KleerNet system. Each effect speaker only requires one mains connection (100 - 240 V AC).
Page 21 Connect effect speakers to the audiobar S100 Audiobar When connecting (pairing), the audiobar (main speaker) can be supplemented with additional effect speakers in order to obtain a with additional effect speakers in order to obtain a room-filling 5.1 home cinema sound. The STUDIOART A100 + A100 or A100 + P100 serve as rear surround speakers (R + L), the A100 or A100 + P100 serve as rear surround speakers (R + L), the STUDIOART B100 Bass Module supports the audiobar as a subwoofer below 40 Hz.
Page 22 App control S100 Audiobar The STUDIOART app has a classic structure, which is based on the operation of a hi-fi system.  First select the device to be operated, here e.g. the S100 Audiobar. The active device has a blue bar. udiobar.
Page 23 On-Screen-Menu S100 Audiobar The on-screen display is sent from the audiobar to the television via the HDMI connection and is displayed there. The on-screen menu is called up using the button on the S100 remote control.
Page 24 Kontakt/ Contact Deutschland / Germany Schweiz / Switzerland Österreich / Austria Revox (Schweiz) AG Revox Deutschland GmbH Revox Handels GmbH Wehntalerstrasse 190, CH 8105 Regensdorf Am Krebsgraben 15, D 78048 VS-Villingen Josef-Pirchl-Strasse 38, AT 6370 Kitzbühel tel +49 7721 8704 0, fax +49 7721 8704 29...
