3.2.2. Conexión

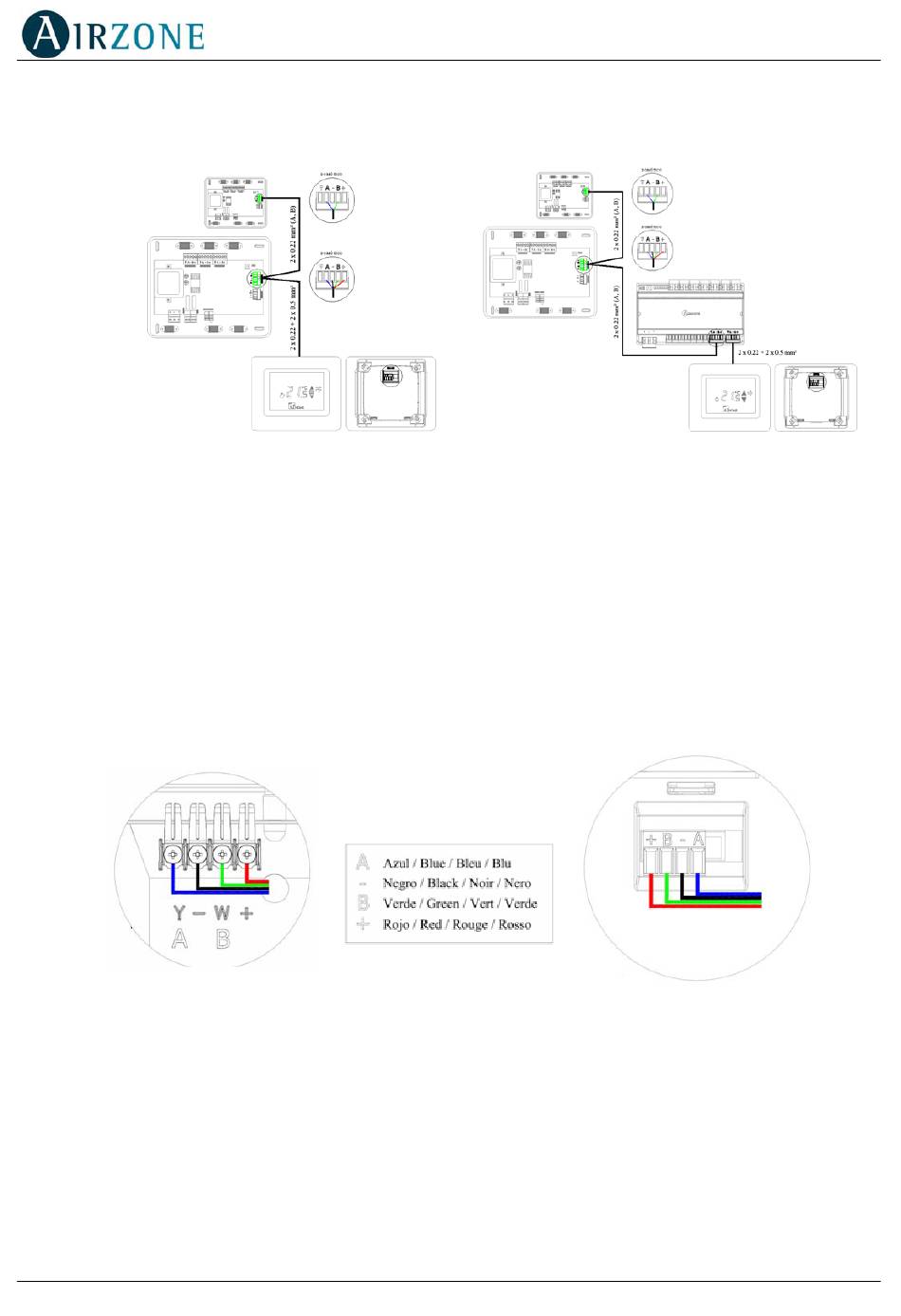

El interfaz Súper-Maestro Airzone es un elemento que se conecta al bus domótico interno
de la central (Fig. 3).
Fig. 3
En el caso de tener instalada una central de control de producción CCP conectar al bus
domótico externo de la central de control CCP (Fig. 3).
Nota: En caso de que el súper-maestro trabaje junto con la CCP a través del bus domótico, se debe configurar en
primer lugar la CCP y a continuación el súper-maestro.
2
Para el cableado se utilizarán de dos hilos de 0,22mm para comunicaciones y dos hilos de 0,5
2
mm para alimentación del bus.
El interfaz de superficie se conecta mediante pestañas ubicadas en la parte trasera del
termostato. Para ello fije el cable con los tornillos de cada pestaña, respetando el código de
colores asociado a la serigrafía (Fig. 4).
Fig. 4
El interfaz empotrado se conecta mediante una borna de 4 pines ubicada en la parte trasera del
termostato. Para ello fije el cable con los tornillos de la borna, respetando el código de
colores asociado a la serigrafía (Fig. 4).
