Airzone AZPV6MOTION Manual

REEMPLAZO MOTOR EASYZONE CAI

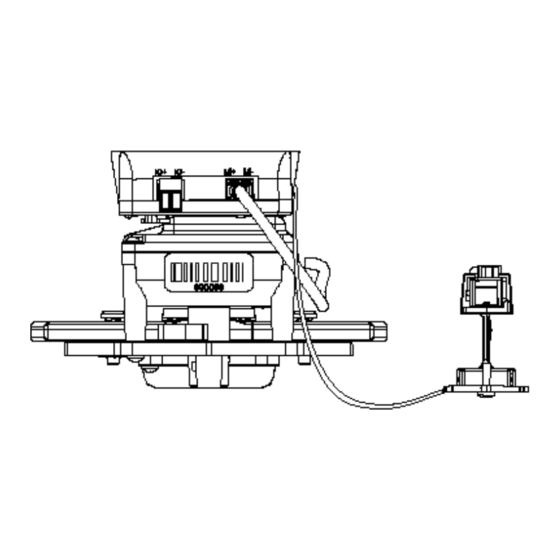

Reemplazo del módulo de motor e ionizador Easyzone EZ8.
REPLACEMENT AIRZONE EASYZONE IAQ
ACTUATOR
Replacement of Easyzone EZ8 ionizer and motor module.
MOTOR AIRZONE EASYZONE QAI DE
REPOSIÇÃO
Substituição do módulo de motor e ionizador Easyzone EZ8.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECIFICATIONS
(PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
Temperaturas operativas / Operating temperatures
Temperatura de operaçao
Almacenaje / Storage / Armazenamento
Funcionamiento / Operation / Funcionamento
Rango de humedad de funcionamiento
Operating humidity range
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Par eje motor/ Torque at the actuator axle/ Par eixo motor
Peso / Weight / Peso
Purificación / Purification / Purificação
Tipo de iones / Ion type / Tipo de iões
Cantidad de ozono por ionizador / Quantity of ozone per
ionizer / Quantidade de ozono por ionizador
Número de iones / Number of ions / Número de iões
V max 34 Vdc
I max 250 mA
-20...70 ºC
0...50 ºC
5...90 %
(sin condensación)
(non-condensing)
(sem condensação)
0.8 Nm
250 g
Negativo / Negative /
Negativo
0.15 mg/h
8,000,000 io/cm
3
AZPV6MOTION
MOTEUR AIRZONE EASYZONE QAI DE
REMPLACEM
Remplacement du module de moteur et de l'ioniseur Easyzone EZ8.
MOTORE AIRZONE EASYZONE QAI DI RICAMBIO
Sostituzione del modulo di motore e ionizzatore Easyzone EZ8.
ERSATZ-AIRZONE-EASYZONE RLQ MOTOR
Austausch des Easyzone EZ8-Motors und des Ionisationsmoduls.
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Alimentation et consommation / Alimentazione e consumo
Stromversorgung und Verbrauch
V max
I max
Températures opérative / Temperature operative /
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento / Betrieb
Plage d'humidité de fonctionnement
Rango di umidità di funzionamento
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Couple sur l'arbre moteur/ Coppia asse motore
Drehmoment Motorwelle
Poids / Peso / Gewicht
Purification / Purificazione / Luftreinigung
Type d'ions / Tipo di ioni / Ionenart
Quantité d'ozone par ioniseur / Quantità di ozono per
ogni ionizzatore / Ozonmenge je Ionisator
Nombre d'ions / Numero di ioni / Ionenanzahl
34 Vdc
250 mA
-20...70 ºC
0...50 ºC
5...90 %
(sans condensation)
(senza condensazione)
(nicht-kondensierend)
0.8 Nm
250 g
Négatif / Negativo /
Negativ
0.15 mg/h
8,000,000 io/cm
3
