Masterbuilt 20101113 Manual

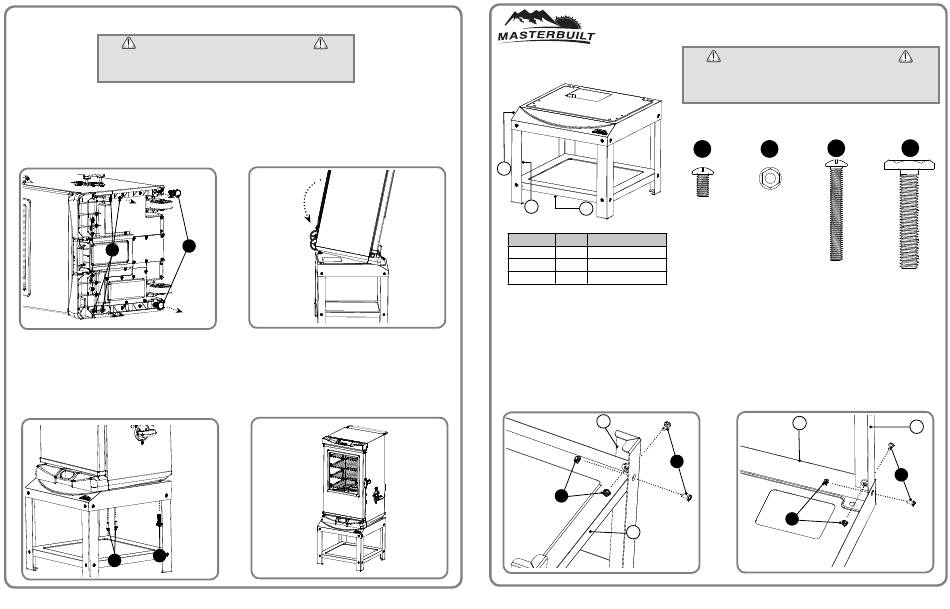

INSTALACIÓN DEL AHUMADOR
ADVERTENCIA
· NO INTENTE LEVANTAR EL AHUMADOR SIN AYUDA. PÍDALE A ALGUIEN QUE
LO AYUDE ANTES DE EMPEZAR A INSTALAR EL AHUMADOR.
· NO LEVANTE LA UNIDAD POR EL ASA TRASERA.
PASO 1
Con cuidado, coloque el ahumador de costado
como se ilustra.
Retire las patas (E) y los tornillos (F).
Nota: Los herrajes (E) y (F) no están en el paquete de
herrajes. Estos vienen con la unidad del ahumador.
E
F
PASO 3
Introduzca los tornillos (C) dentro del cuerpo del ahuma-
dor, a través de la parte inferior de la base del ahumador.
Introduzca el tornillo (D) dentro del cuerpo del ahumador,
a través de la parte inferior de la base del ahumador.
Repita el paso del lado opuesto.
Nota: Apriete los tornillos (C) primero, antes de apretar
las patas (D).
D
C
Masterbuilt Manufacturing, Inc. · 1 Masterbuilt Ct. Columbus, GA 31907 · Servicio al cliente: 1-800-489-1581 · www.masterbuilt.com
PASO 2
Pídale a alguien que lo ayude a levantar y colocar el
ahumador sobre la base, como se muestra abajo.
PASO 4
Apriete todos los herrajes. La instalación está
completa.

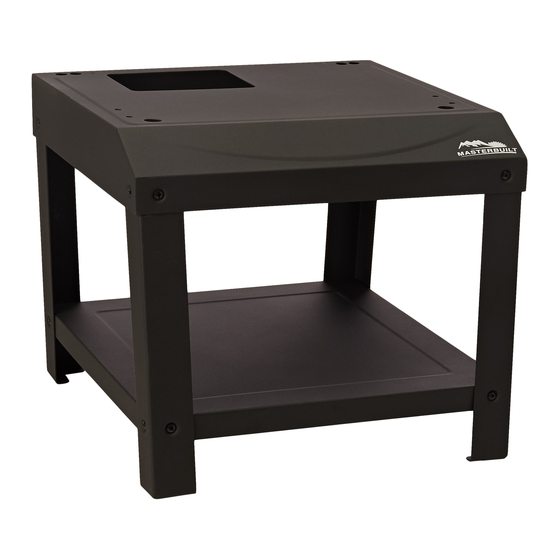

ELECTRIC SMOKER STAND
Models 20101113, 20101213
1
2
3
PART NO QTY DESCRIPTION
1 1 Tabletop
2 4 Leg
3 1 Bottom Shelf
Tools needed for assembly (not included): Phillips Head Screw Driver, Adjustable Wrench
STEP 1
Place bottom shelf (3) inside legs (2) as shown.
Secure bottom shelf (3) to legs (2) using screws (A)
and nuts (B).
Repeat step for remaining legs.
Note: Do not fully tighten hardware.
2
B
3
Masterbuilt Manufacturing, Inc. · 1 Masterbuilt Ct. Columbus, GA 31907 · Customer Service: 1-800-489-1581 · www.masterbuilt.com
MADE IN CHINA
For use with the following models: 20070213, 20070312,
20070512, 20070513, 20071214, 20072612 20072712
CAUTION
· SMOKER STAND INTENDED FOR USE WITH DESIGNATED MASTERBUILT
SMOKERS ONLY.
· DO NOT SIT ON SMOKER STAND.
· NEVER MOVE SMOKER STAND WHILE IN USE.
DO NOT RETURN TO RETAILER
For Assembly Assistance, Missing or Damaged Parts
Call: MASTERBUILT Customer Service at 1-800-489-1581.
C
A B
M6 x 12 M6
Screw Flange Nut
Qty. 16 Qty. 16
M6 x 50
Screw
Qty. 4
STEP 2
Position leg (2) inside tabletop (1) as shown.
Secure leg (2) to tabletop (1) using screws (A)
and nuts (B).
Repeat step for remaining legs.
Tighten all hardware.
1
A
B
D
M10 x 55
Screw
Qty. 2
2
A
112712-04SS
