Summary of Contents for Umarex MoistureMaster Compact Plus

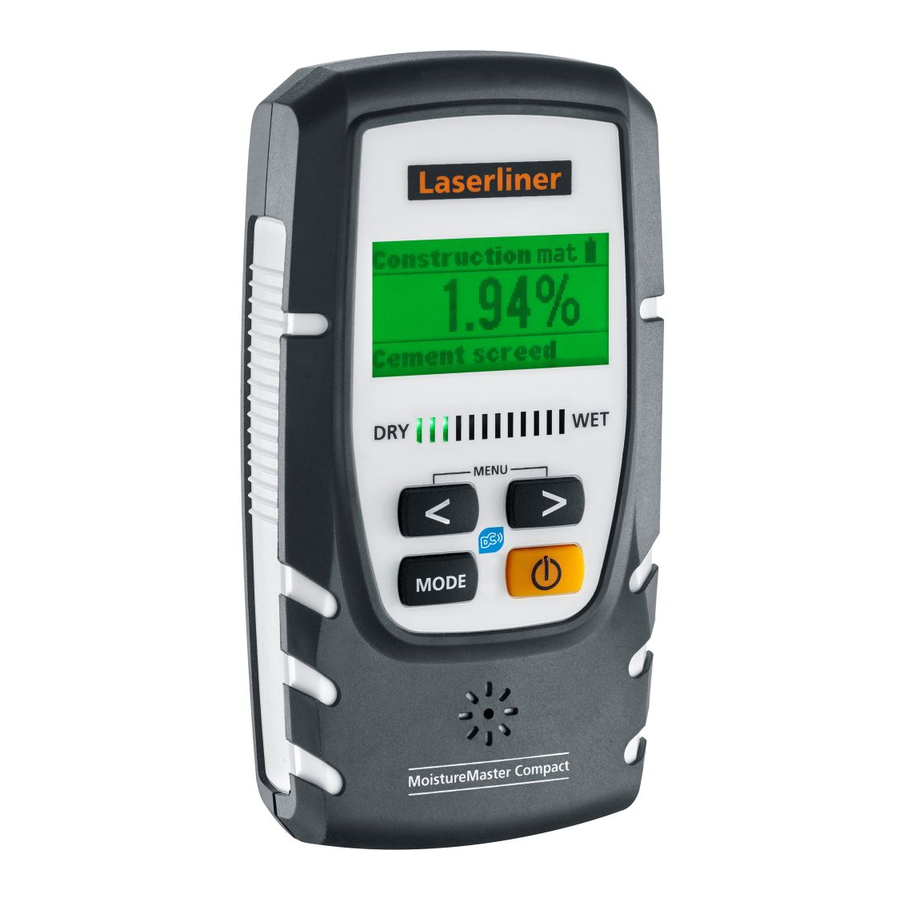

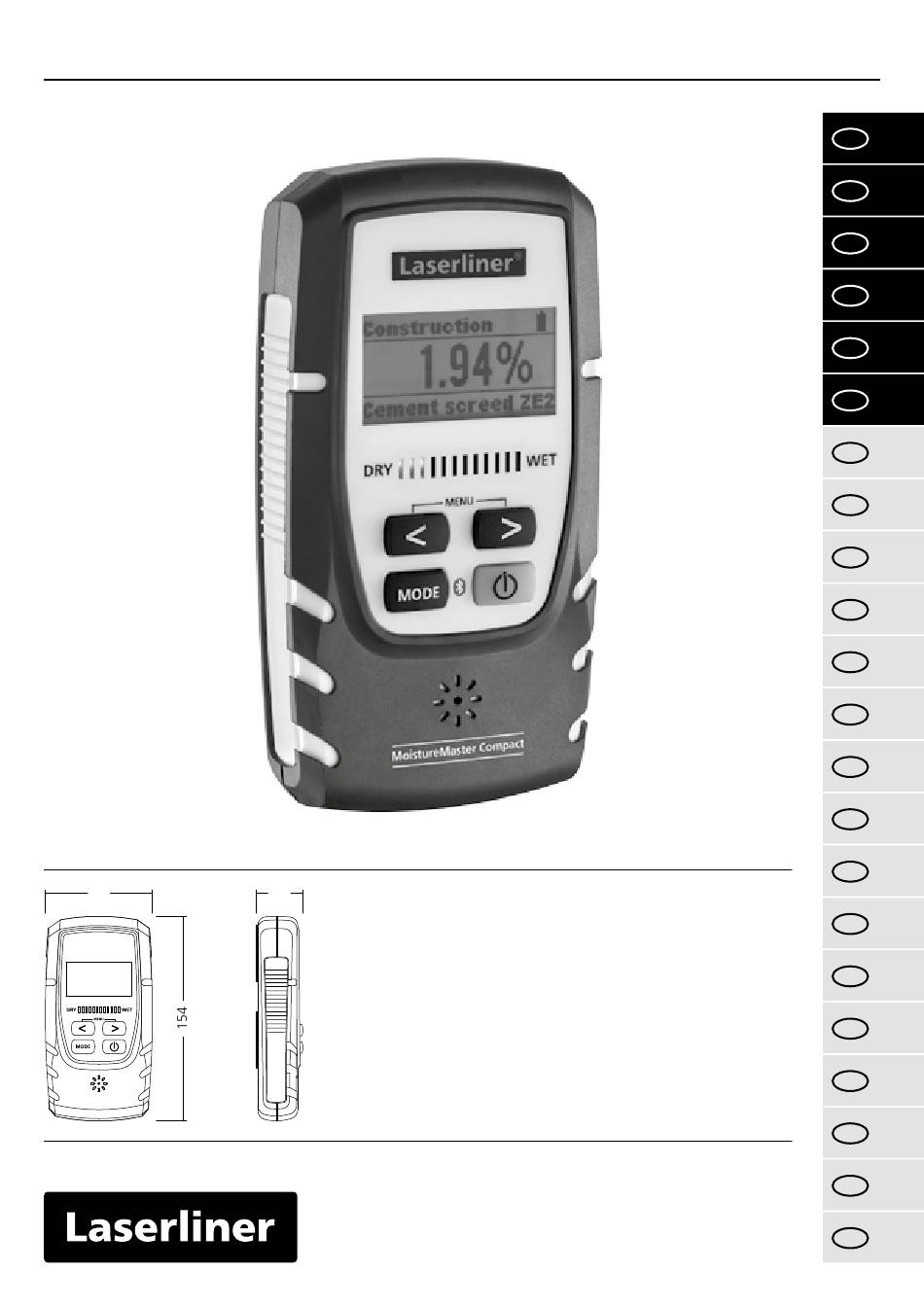

- Page 1 MoistureMaster Compact Plus...
-
Page 2: Allgemeine Sicherheitshinweise
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Das vorliegende Materialfeuchtemessgerät arbeitet nach dem Kapazitiv- Messverfahren. -
Page 3: Hinweise Zur Wartung Und Pflege
– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp MoistureMaster Compact Plus den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. -
Page 4: Einsetzen Der Batterie
Einsetzen der Batterie Öffnen Sie das Batteriefach auf der Gehäuserückseite und setzen Sie eine 9V Batterie (6LR61 9V) ein. Dabei auf korrekte Polarität achten. Automatische Abschaltung nach 2 Minuten. 2 sec ON/OFF Umschaltung auf Holz-, Baumaterial-, CM-, Index-, Index Zoom-Modus; Auswahl Bestätigen Anzeige „Messwert“... - Page 5 MoistureMaster Compact Plus Nass/Trocken LED-Anzeige 12 stellige LED: 0…4 LEDs grün = trocken 5…7 LEDs gelb = feucht grün 8…12 LEDs rot = nass gelb Material auswählen Das Gerät verfügt über 5 Modi zur Feuchtigkeitsmessung, in Abhängigkeit zum Material. Durch Drücken der Taste „MODE“ erscheint die Auswahl zu den Holz- sorten, Baustoffsorten, CM-Mode und dem materialunabhängigen Index-Modus /...
- Page 6 Materialtabelle CM-Mode Zementestrich Anhydrit-Estrich Baustoffsorten Zement- Anhydrit- Kalksand- Gipsputz Gasbeton Beton estrich Estrich stein Holzsorten Schwarzweide, Afrormosia Hellrotes Meranti Nussbaum, amerik. amerik. Afzelia Hemlock, westl. Nussbaum, europ. Silberkronen Alaskazeder, Iroko Pekannussbaum Eukalyptus Gelbzeder Sumpfkiefer Khaya Mahagoni Pflaumenbaum Aspe Teak Kiefer Redwood Basralocus Ulme...
- Page 7 MoistureMaster Compact Plus Index-Modus / Index Zoom-Modus Material Index Index-Modus Index Zoom-Modus Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Ver- gleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt.
- Page 8 MAX-Wert Der MAX-Wert ist der höchste Messwert innerhalb einer Messung. Durch gleich- zeitiges Drücken der Pfeiltasten wird der MAX-Wert wieder auf null gesetzt. Hierbei ist zu beachten, dass die Sensor Pads auf der Rückseite, während des Tastendrucks, keinen Kontakt zum Messgut oder den Händen haben. 8.2% 0.0% Menüsprache...
- Page 9 MoistureMaster Compact Plus Durch gleichzeitiges Gedrückthalten der beiden Pfeiltasten in der Anzeige „Messwert“ gelangen Sie in das Menü. Mit Drücken der Taste „MODE“ kann nun der Wert für „trocken“ (Dry Limit) eingestellt werden. Durch erneutes Drücken der Taste „MODE“ ist der Wert für „nass“ (Wet Limit) einzustellen.
- Page 10 Nass/Trocken LED-Anzeige Neben der numerischen Messwertanzeige in % relative Materialfeuchte bietet die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente.
- Page 11 MoistureMaster Compact Plus – Es ist darauf zu achten, dass die Sensor Pads einen guten Kontakt zum Material ohne Lufteinschlüsse erhalten. – Durch den Anpressdruck werden Unebenheiten der Oberfläche, sowie kleine Staubpartikel ausgeglichen. – Oberfläche des Messguts sollte frei von Staub und Schmutz sein.
- Page 12 Holz: Die Messtiefe bei Holz beträgt max. 30 mm, variiert jedoch durch die unterschiedlichen Dichten der Holzarten. Bei Messungen an dünnen Holzplat- ten sollten diese nach Möglichkeit gestapelt werden, da sonst ein zu kleiner Wert angezeigt wird. Bei Messungen an festinstallierten bzw. verbauten Hölzern sind aufbaubedingt und durch chemische Behandlung (z.B.
- Page 13 MoistureMaster Compact Plus Datenübertragung Das Gerät verfügt über eine Bluetooth -Funktion, die die Datenübertragung ®* mittels Funktechnik zu mobilen Endgeräten mit Bluetooth -Schnittstelle erlaubt ®* (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth -Verbindung finden Sie unter ®* http://laserliner.com/info?an=momacopl Das Gerät kann eine Bluetooth -Verbindung mit Bluetooth 4.0 kompatiblen...
- Page 14 Technische Daten Messprinzip Kapazitiv-Messverfahren 8 Baumaterialkennlinien Materialkennlinien 56 Holzkennlinien Zementestrich: 0%…5% Anhydrit-Estrich: 0%…3,3% Gipsputz: 0%…23,5% Gasbeton: 0%…66,5% Messbereich Beton: 0%…5% Kalksandstein: 0%…5,5% Zementestrich: 0 %...3,8 % CM-Mode Anhydrit-Estrich: 0 %...3,1 % CM-Mode Holz: 0%…56,4% Genauigkeit Holz: ± 2%, Baustoffe: ± 0,2% 0 ...
-
Page 15: Function / Application
The displayed value shown in % refers to the dry mass. Example: 1 kg of material containing 500 g of water = 100% relative material moisture. MoistureMaster Compact Plus is used to determine the moisture content in wood, cement screed CT-C30-F4 DIN EN 13813, anhydrite screed CAF-C25-F5, aerated concrete DIN4165 PP2- 0.35/0.09, plaster as per DIN EN 13279-1 / plaster thickness = 10 mm,... -
Page 16: Safety Instructions
– The measuring device complies with electromagnetic compatibility and wireless radiation regulations and limits in accordance with the RED 2014/53/EU. – Umarex GmbH & Co. KG hereby declares that the MoistureMaster Compact Plus radio equipment complies with the essential requirements and other provisions of the European Radio Equipment Directive 2014/53/EU (RED). -
Page 17: Insert Battery
MoistureMaster Compact Plus Insert battery Open the battery compartment on the housing‘s rear side and insert a 9V battery (6LR61 9V). Correct polarity must be observed. Automatic switch-off after 2 minutes. 2 sec ON/OFF Switch to wood, building material, CM, index, index zoom mode;... -
Page 18: Selecting The Material
Wet/dry LED display 12-position LED: 0…4 LEDs green = dry 5…7 LEDs yellow = moist green 8…12 LEDs red = wet yellow Selecting the material The device features 5 modes for measuring moisture, depending on the material in question. Press the "MODE" button to view the available types of wood, kinds of construction material, CM mode and the index mode / Index Zoom mode (which is independent of the material type). - Page 19 MoistureMaster Compact Plus Tables of materials CM mode Cement screed Anhydrite screed Types of construction material Cement Anhydrite Aerated Lime malm Plaster Concrete screed screed concrete brick Types of wood Afrormosia Cherry, American Merbau Sitka spruce Afzelia Cherry, European Mesquite...
-
Page 20: Bar Graph Display
Index mode / Index Zoom mode Material Index Index mode Index Zoom mode Index mode is used to rapidly locate moisture with comparative measure- ments, without a direct output of material moisture in %. The output value (0 through 1000) is an indexed value that increases as material moisture becomes greater. -
Page 21: Max Value
MoistureMaster Compact Plus MAX value The MAX value is the maximum measured value within a single measurement. Press both arrow buttons at the same time to reset the MAX value to zero. Do make sure that the Sensor pads on the rear of the device do not come into contact with the material being measured or with your hands when you press these buttons. - Page 22 To access the menu, simultaneously press and hold the two arrow buttons in the "measured value" display. Press the "MODE" button to set the value for "dry" (Dry Limit). Press "MODE" again to set the value for "wet" (Wet Limit). Language 2 sec ENGLISH...
- Page 23 MoistureMaster Compact Plus Wet/dry LED indicator In addition to numeric measurement display in % of relative material moisture, the LED display also provides a material-dependent evaluation of moisture. The LED display bar becomes larger, from left to right, with increasing moisture content.
- Page 24 – Make sure that the sensor pads make good contact with the material with no air inclusions. – The contact pressure compensates for unevenness of the surface and small dust particles. – Measured surface should be free of dust and dirt –...
- Page 25 MoistureMaster Compact Plus Wood: The measured depth in wood is 30 mm maximum but does vary somewhat with differing wood densities. Measurements made on thin wood boards should, if possible, be made on a stack of these boards as otherwise the measurement will be too low. Measurements made on installed wooden structures are influenced by the structural conditions and their chemical treatments (e.g.
-
Page 26: Data Transfer
Data transfer The device features a Bluetooth function that enables wireless data transfer ®* to mobile devices with a Bluetooth interface (such as a smartphone or tablet). ®* The system prerequisites for a Bluetooth connection are specified at ®* http://laserliner.com/info?an=momacopl The device can set up a Bluetooth connection with Bluetooth 4.0 compatible ®*... - Page 27 MoistureMaster Compact Plus Technical data Measurement principle Capacitive measuring principle 8 building materials characteristics Material characteristics 56 wood characteristics Cement screed: 0%…5% Anhydrite screed: 0%…3,3% Plaster: 0%…23,5% Measurement range Aerated concrete: 0%…66,5% Concrete: 0%…5% Lime malm brick: 0%…5,5% Cement screed: 0%…3,8% CM mode Anhydrite screed: 0%…3,1% CM mode...
- Page 28 MoistureMaster Compact Plus SERVICE Umarex GmbH & Co. KG – Laserliner – Möhnestraße 149, 59755 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: +49 2932 638-333 info@laserliner.com Umarex GmbH & Co. KG Donnerfeld 2 59757 Arnsberg, Germany Tel.: +49 2932 638-300, Fax: -333...
