Summary of Contents for Motomaster 009-1032-0

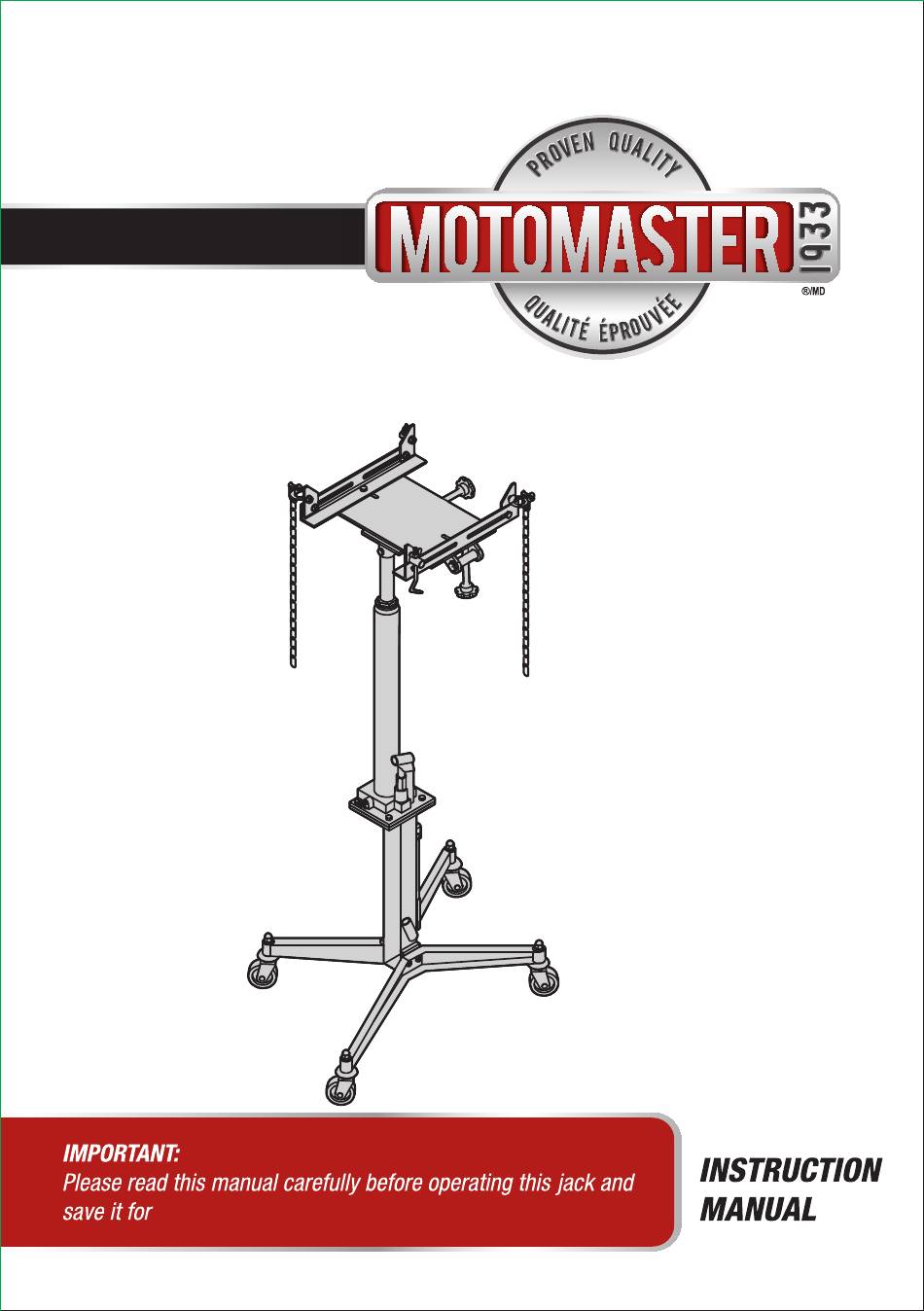

- Page 1 009-1032-0 HIGH POSITION TRANSMISSION JACK future reference.
- Page 2 009-1032-0 1-888-942-6686 IF ANY PARTS ARE MISSING OR DAMAGED, OR IF YOU HAVE ANY QUESTIONS, PLEASE CALL OUR TOLL-FREE HELPLINE AT 1-888-942-6686 Read and understand this instruction manual thoroughly before using the product. It contains important information for your safety as well as operating and maintenance advice.
-
Page 3: Table Of Contents
TABLE OF CONTENTS Forward Specifications Safety instructions Operation Assembly Instructions Key Parts Diagram Parts List Safety Operating Instructions Maintenance Warranty SAVE THESE INSTRUCTIONS This manual contains important safety and operating instructions. Read all instructions and follow them while using the product. -
Page 4: Forward

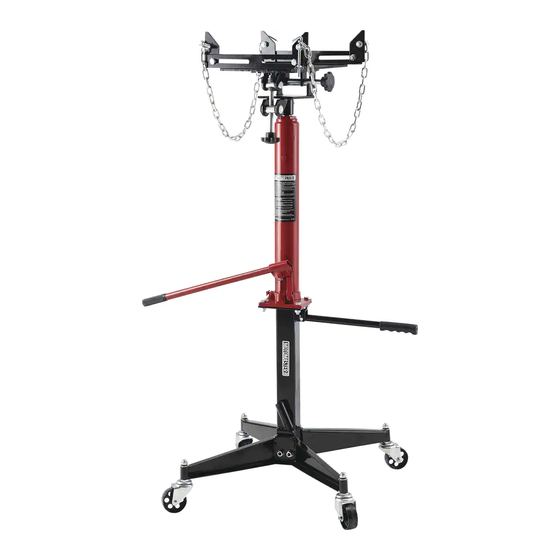

009-1032-0 1-888-942-6686 FORWARD This High Position Transmission Jack is a removal hydraulic one that has a compact construction and offers the following advantages: light in weight, long lift range, fast in lift, the parts of the adaptor that are not welded are replaceable, and it has a replaceable adaptor which is strong and reliable. -
Page 5: Safety Instructions
SAFETY INSTRUCTIONS • Use Transmission Jack in an adequate working area for its function. Keep area clean and tidy and free from unrelated materials. Ensure there is adequate lighting. • Before use, ensure the gearbox weight and size do not exceed the capacity of the Transmission Jack •... - Page 6 009-1032-0 1-888-942-6686 • DO NOT exceed the rated capacity of the Transmission Jack. • DO NOT allow untrained persons to operate the Transmission Jack. • DO NOT place any part of your body within or under the Transmission Jack during use.
-
Page 7: Assembly Instructions
ASSEMBLY INSTRUCTIONS Put the bracket seat assembly (1) upright, Fig. A then align the holes of foot base (2) with the holes on the column (1), use the screws (3), at washer (4), lock washer (5) and nuts (6) to x and tighten it. (Fig. A) Put the caster (7) into the hole as shown on Fig. -
Page 8: Key Parts Diagram
009-1032-0 1-888-942-6686 KEY PARTS DIAGRAM... -
Page 9: Parts List
PARTS LIST No. Description Qty. No. Description Qty. BRACKET SEAT ASSEMBLY 1 R-PIN FOOT BASE SHAFT PIN SCREW M10 x 85 HANDLE ASSEMBLY FLAT WASHER BOLT M8 x 20 LOCK WASHER BOLT M10 x 20 NUT M10 CHAIN CASTER D SHACKLE FLAT WASHER SCREW M10 x 20 LOCK WASHER... -
Page 10: Operating Instructions
009-1032-0 1-888-942-6686 OPERATING INSTRUCTIONS BEFORE USE: Air may become trapped in the hydraulic system during transit. TO PURGE AIR: • Open release valve by turning handle counter clockwise • Pump handle rapidly 4 full strokes. This will expel air that may have entered oil passages during transit. -
Page 11: Maintenance
MAINTENANCE When the Transmission Jack is not in use, the saddle must be in the lowest position. Keep the jack clean and wipe off any oil or grease. Lubricate all moving parts with acid-free oil. The oil cylinder is a sealed unit and must not be accessed. For service contact your authorised dealer. -
Page 12: Warranty
(1) year warranty against defects in workmanship ® and materials. At its discretion, MotoMaster Canada agrees to have any defective part(s) repaired or replaced free of charge, within the stated warranty period, when returned by the original purchaser with proof of purchase. This product is not guaranteed against wear or breakage due to misuse and/or abuse. - Page 13 009-1032-0 CRIC À TRANSMISSION SURÉLEVÉ GUIDE D’UTILISATION...
- Page 14 Modèle n 009-1032-0 / Communiquez avec nous : 1 888 942-6686 SI DES PIÈCES SONT MANQUANTES OU ENDOMMAGÉES, OU POUR TOUTE QUESTION, VEUILLEZ APPELER NOTRE SERVICE D’ASSISTANCE TÉLÉPHONIQUE SANS FRAIS AU 1 888 942-6686. Lisez attentivement ce guide avant d’utiliser l’appareil. Il contient d’importantes informations relatives à...
- Page 15 TABLE DES MATIÈRES Avant-propos Fiche technique Directives de sécurité Utilisation Instructions d’assemblage Diagramme des pièces Liste des pièces Sécurité Directives d’utilisation Entretien Garantie CONSERVEZ CES INSTRUCTIONS Ce guide contient des directives de sécurité et d’utilisation importantes. Lisez et suivez entièrement ces directives pour utiliser l’appareil.
-
Page 16: Avant-Propos
Modèle n 009-1032-0 / Communiquez avec nous : 1 888 942-6686 AVANT-PROPOS Ce cric à transmission surélevé de type hydraulique présente les avantages suivants : compact, léger, hauteur et rapidité de levage; les composants de l’adaptateur qui ne sont pas soudés sont remplaçables et le cric est doté d’un Il convient au montage et au démontage de pièces et de structures nécessitant un... -
Page 17: Directives De Sécurité
DIRECTIVES DE SÉCURITÉ • Utilisez le cric dans un lieu adapté à sa fonction, propre, rangé, exempt de n’excèdent pas la capacité du cric. hauteur. • Tenez à distance toute personne non autorisée durant le levage, l’abaissement ou le déplacement du cric. •... -
Page 18: Utilisation
Modèle n 009-1032-0 / Communiquez avec nous : 1 888 942-6686 • N’EXCÉDEZ PAS la capacité nominale du cric. • NE PLACEZ AUCUNE partie de votre corps à portée ou en dessous du cric durant son utilisation. • N’ÉLEVEZ PAS NI N’ABAISSEZ le pont élévateur durant l’utilisation du cric. -
Page 19: Instructions D'assemblage
INSTRUCTIONS D’ASSEMBLAGE Tenez la colonne (1) en position verticale et alignez fig. A les trous du pied (2) avec ceux de la colonne; xez l’ensemble à l’aide des vis (3), de la rondelle plate (4), de la rondelle à ressort (5) et des écrous (6) ( g. -
Page 20: Diagramme Des Pièces
Modèle n 009-1032-0 / Communiquez avec nous : 1 888 942-6686 DIAGRAMME DES PIÈCES... -
Page 21: Liste Des Pièces
LISTE DES PIÈCES Description Qté Description Qté COLONNE BAGUE DE RETENUE PIED DISPOSITIF D'ARRÊT D'ESSIEU VIS M10 X 85 ASSEMBLAGE DE LA POIGNÉE RONDELLE PLATE 10 BOULON M8 X 20 RONDELLE À RESSORT 10 BOULON M10 X 20 ÉCROU M10 CHAÎNE MANILLE ROULETTE... - Page 22 Modèle n 009-1032-0 / Communiquez avec nous : 1 888 942-6686 UTILISATION AVANT DE COMMENCER : Il se peut que l'air soit emprisonné pendant le transport. POUR PURGER L’AIR : • Ouvrez la soupape de sûreté en la tournant dans le sens antihoraire •...
-
Page 23: Entretien
ENTRETIEN Lorsque vous n’utilisez pas le cric, réglez le socle au niveau le plus bas. les pièces mobiles à l’aide d’une huile neutre. La pompe est scellée et ne doit pas être démontée. Contactez un détaillant autorisé pour toute opération d’entretien. pour contrôler le bon état des pièces. -
Page 24: Garantie
(1) an contre les défauts de fabrication ® et de matériau(x). MotoMaster Canada consent, à sa discrétion, à réparer ou à remplacer toute pièce défectueuse sans frais au cours de la période de garantie convenue lorsque l’article, accompagné...
