Solo 69 00 608 Assembly Instructions

Anbauanleitung Schaftrohrverlängerung
Achtung: Lesen Sie vor dem Anbau und der ersten Inbetriebnahme diese Anbauanleitung gründlich durch und beachten
Sie unbedingt die Sicherheitsvorschriften in der Gebrauchsanweisung der Motorsense!
Vorwort
Um den Anwendungsbereich des Hochentaster-Kettensägenvorsatzes Best.-Nr.69 00 229 sowie dem Anbau
Heckenschere Best.-Nr.69 00 228 für die Solomotorsense Typ 129 LTS (mit teilbarem Schaft und Loopgriff) zu
erweitern, wird von der Solo Kleinmotoren GmbH ein Zubehörsatz zur nachträglichen Schaftrohrverlängerung um ca.
800 mm angeboten. Der Zubehörsatz ist ausschließlich für die Verwendung des Hochentaster-
Kettensägenvorsatzes bzw. des Anbau Heckenschere an der Motorsense SOLO 129LTS vorgesehen. Für andere
Anwendungen den Zubehörsatz nicht verwenden!
SOLO arbeitet ständig an der Weiterentwicklung seiner Produkte. Änderungen des Lieferumfangs in Form, Technik
und Ausstattung müssen wir uns daher vorbehalten. Aus Abbildungen und Angaben dieser Anbauanleitung können
keine Ansprüche abgeleitet werden. Sollten Sie nach dem Studium dieser Anbauanleitung noch weitergehende
Fragen haben, steht Ihnen Ihr Händler gerne zur Verfügung.
Zubehörsatz Schaftrohrverlängerung

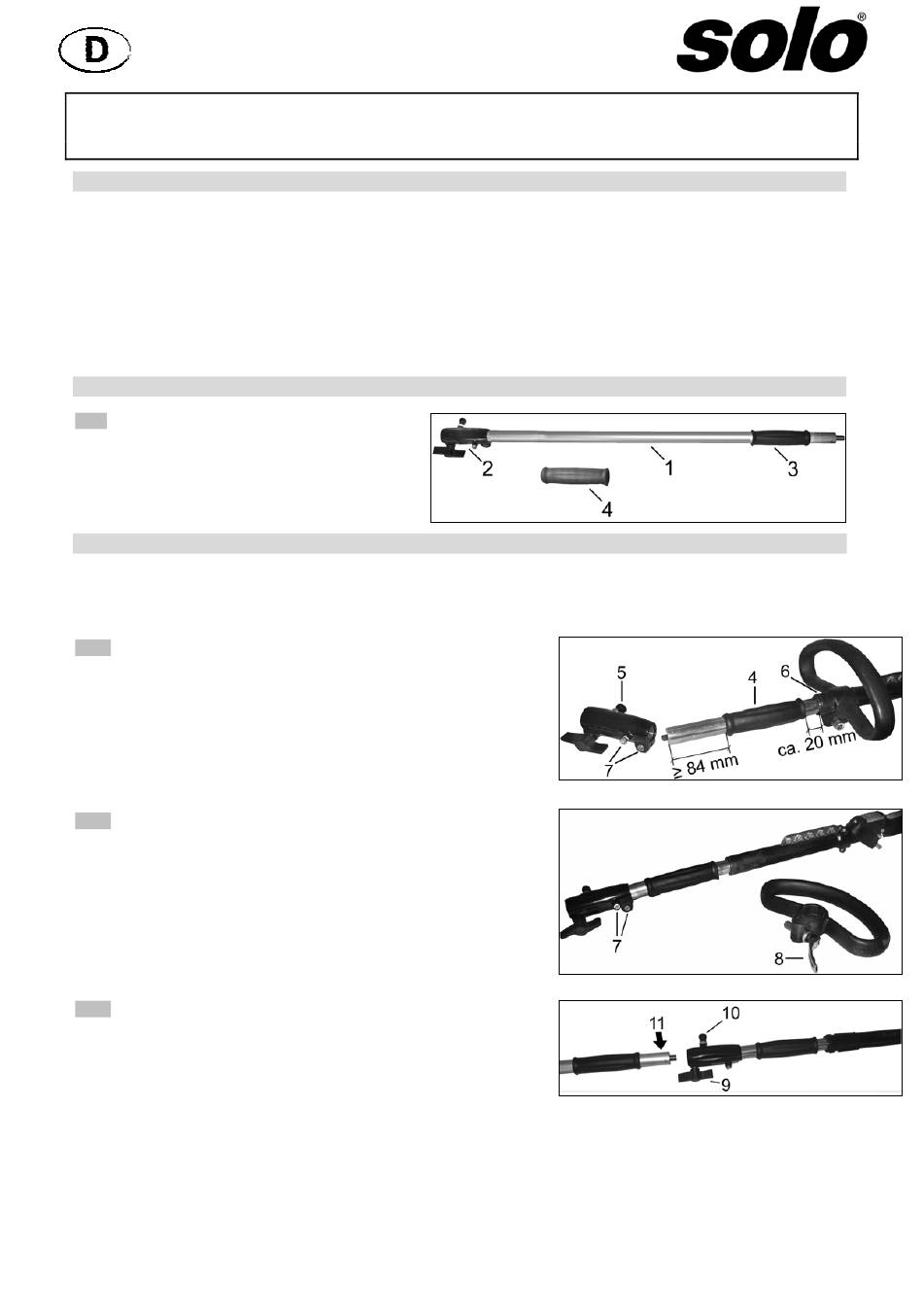

Fig.1: Der Zubehörsatz beinhaltet folgende Teile:
1) Schaftrohrteil mit
2) Leichtmetall-Muffe und
3) Gummigriff
4) Zusätzlicher Gummigriff für das motorseitige
Schaftrohrteil
Anbau der Schaftrohrverlängerung
Achtung: Vor dem Anbau der Schaftrohrverlängerung den Stopp-Schalter der Motorsense auf Stop stellen und
den Zündkerzenstecker abziehen.
Das zusätzliche Schaftrohrteil (Fig. 1/Pos. 1) wird zwischen dem vorhandenen motorseitigen- und dem
getriebeseitigen Schaftrohrteil montiert. Den teilbaren Schaft zum Einbau des zusätzlichen Schaftrohrteils lösen.
Fig. 2: Vor dem Einbau wird empfohlen, den im Lieferumfang lose
enthaltenen Gummigriff (4) auf das motorseitige Schaftrohr zwischen
der schwarzen Leichtmetall-Muffe (5) und dem Griffgehäuse (6)
einzusetzen. Dazu muss die Leichtmetall-Muffe nach Lösen der zwei
Schrauben (7) vom Schaftrohr abgenommen und der Gummigriff bis
ca. 20 mm an das Griffgehäuse heran aufgeschoben werden. Geben
Sie bei Bedarf etwas in Wasser gelöstes handelsübliches Spülmittel auf
das Schaftrohr. Unterhalb des Gummigriffes muss das Schaftrohr
mindestens 84 mm für die Wiedermontage der Leichtmetall-Muffe frei
liegen.
Fig. 3: Nur bei der Verwendung des Hochentasters: Es wird
empfohlen den Loopgriff zum Arbeiten mit der
Schaftrohrverlängerung abzunehmen. Dazu den Bajonettverschluss (8)
lösen und den Loopgriff vom Schaftrohr abschieben. Die Leichtmetall-
Muffe wieder ganz auf das Schaftrohr schieben und die zwei
Schrauben (7) festziehen.
Bei der Verwendung des Anbaus Heckenschere: In manchen
Arbeitssituationen kommt dem Anwender besonders entgegen, dass
sich der Loopgriff an der SOLO - Motorsense sehr leicht um 90° auf
dem Schaftrohr nach Lockern des Bajonettverschlusses (8) Umstecken
lässt.
Fig. 4: Zum Einbau des zusätzlichen Schaftrohrteils ist die
Spannschraube (9) zu lockern, der Fixierstift (10) durch Ziehen und
Drehen zu entriegeln und die Schaftrohrteile mit dem Innen/
Außen-Vierkant der Wellen passgenau ineinander zu stecken. Den
Fixierstift durch Drehen freigeben und in die Bohrung (11) im
Schaftrohr hörbar einrasten lassen. Danach die Spannschrauben gut
festziehen.
Hinweis: Beim Wiederumbau des Motorgerätes zur Motorsense ohne
Schaftrohrverlängerung mit Loopgriff kann der Gummigriff am
Schaftrohr-Oberteil ohne hinderlich zu sein verbleiben.
Achtung! Beim Arbeiten sind die in der Gebrauchsanweisung für den Hochentaster bzw. Anbau Heckenschere
und der Motorsense vorgegebenen Sicherheitsvorschriften zu beachten.
Wir wünschen Ihnen weiterhin viel Freude bei der Arbeit mit unseren SOLO-Qualitätsprodukten
