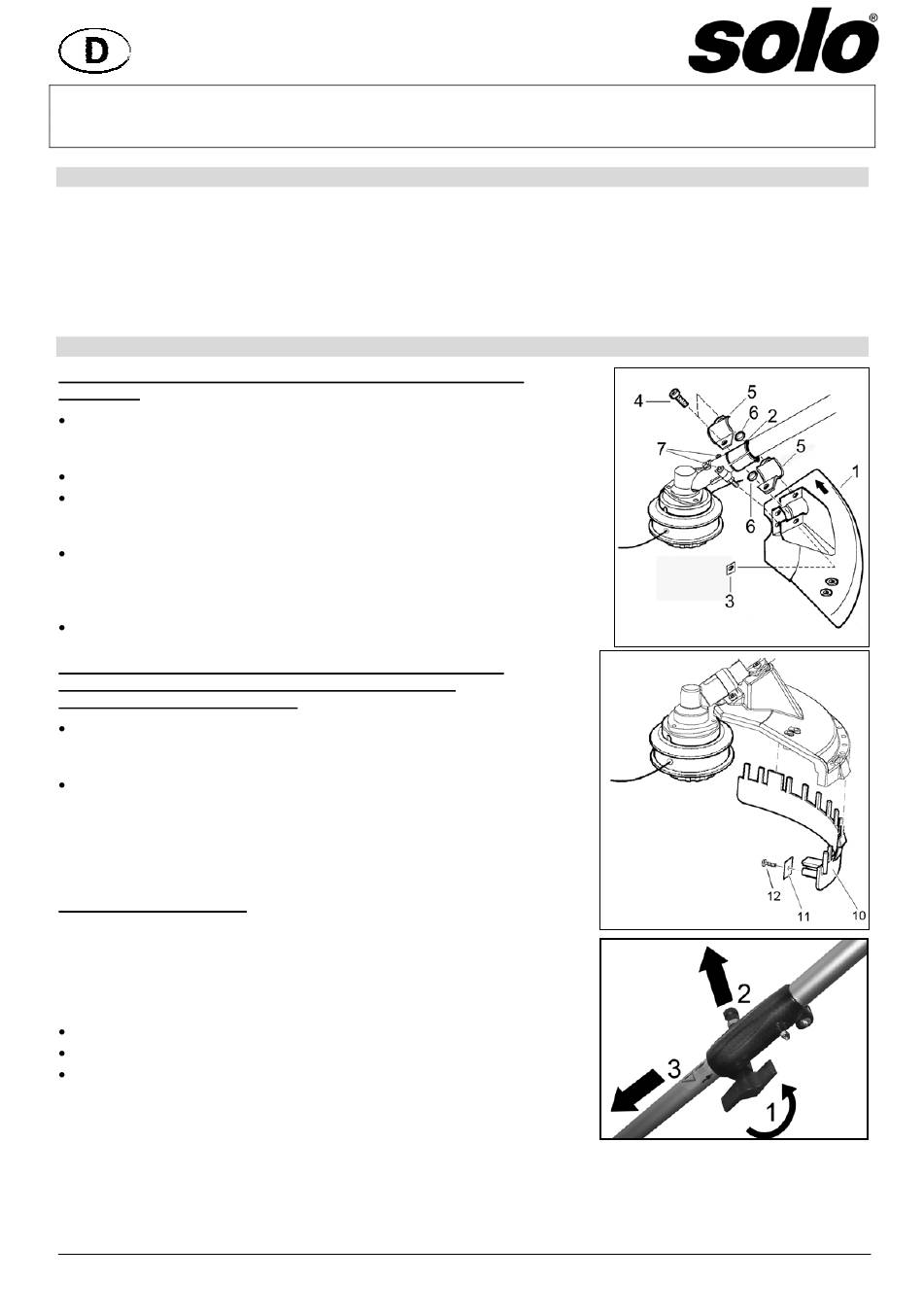

Solo 69 00 859 Assembly Instructions

Anbauanleitung Wechselwerkzeug-Set-Fadenkopf
Achtung: Lesen Sie vor dem Anbau und der ersten Inbetriebnahme diese Anbauanleitung gründlich durch und beachten Sie
unbedingt die Sicherheitsvorschriften in der Gebrauchsanweisung der Motorsense.
Vorwort
Um ein besonders einfachen und schnellen Werkzeugwechsel zu ermöglichen, wird von der Solo Kleinmotoren GmbH
als Zubehör dieses Wechselwerkzeug-Set-Fadenkopf ausschließlich für die Solomotorsensen Typ 129 LTS und
129BTS (jeweils mit teilbarem Schaft) angeboten.
SOLO arbeitet ständig an der Weiterentwicklung seiner Produkte. Änderungen des Lieferumfangs in Form, Technik und
Ausstattung müssen wir uns daher vorbehalten. Aus Abbildungen und Angaben dieser Anbauanleitung können keine
Ansprüche abgeleitet werden. Sollten Sie nach dem Studium dieser Anbauanleitung noch weitergehende Fragen haben,
steht Ihnen Ihr Händler gerne zur Verfügung.
Anbau
Montage des Schutzes am Schaftrohr des Wechselwerkzeug-Set-
Fadenkopf:
Das Dämpfungsstück (2) mit der Wulst oben (in Richtung Motor) über das
Schaftrohr stülpen. Dazu kann das Dämpfungsstück durch den Schlitz
aufgebogen werden.
Die zwei Vierkant-Muttern (3) von innen in den Berührungsschutz einsetzen.
Die Schutzhaube (1) mit den zwei Schrauben (4), den zwei Halbschellen (5)
und den dazwischen einzusetzenden Distanzscheiben (6) um das
Dämpfungsstück am Schaftrohr befestigen.
Die beiden werkseitig bereits montierten Getriebe-Schrauben (7) müssen in
die Bohrungen der Schutzhaube eingreifen um eine richtige Positionierung
der Schutzhaube zu gewährleisten. Zusätzlich wird hierdurch ein eventuelles
Verdrehen der Schutzhaube vermieden.
Schrauben (4) wechselseitig und gleichmäßig fest anziehen.
Montage der Schutzleiste und des Fadenabschneidmesser (im
Lieferumfang der Motorsense enthalten) am Schutz des
Wechselwerkzeug-Set-Fadenkopf
Fadenabschneidmesser (11) mit Schraube (12) und Scheibe (13) an der
Schutzleiste (10) montieren. (Diese Teile sind im Lieferumfang der
Motorsense enthalten).
Schutzleiste (10) von unten auf den Schutz aufstecken. Dabei die
Schutzleiste leicht biegen.
Achtung: Bei Verwendung des Fadenkopfes niemals ohne aufgesteckte
Schutzleiste und montierten Fadenabschneidmesser die
Motorsense starten.
Anbau an die Motorsense:
Achtung: Vor dem Anbau an die Motorsense den Stopp-Schalter der
Motorsense auf Stop stellen und den Zündkerzenstecker abziehen.
Das Wechselwerkzeug-Set-Fadenkopf wird anstelle des standardmäßigen
Schaftrohrunterteils eingebaut.
Zum Trennen der beiden Schafthälften an der Motorsense:
Die Spannschraube (1) lösen.
Den Fixierstift (2) durch Ziehen entriegeln.
Die untere Schaftrohrhälfte (3) mit Antriebswelle aus der Kupplungsmuffe
herausziehen.
Beim Anbau des Wechselwerkzeug-Set-Fadenkopf ist zu beachten, dass die
Hohlwelle des Einbau-Sets in den Vierkant im Antriebswellen-Oberteil eingreift.
Gegebenenfalls muss beim Zusammenstecken das Wechselwerkzeug-Set-
Fadenkopf leicht hin und her gedreht werden. Der Fixierstift (2) muss in der Bohrung im Schaftrohr hörbar einrasten.
Danach Spannschraube (1) festziehen.
Wir wünschen Ihnen weiterhin viel Freude bei der Arbeit mit unseren SOLO-Qualitätsprodukten
9 129 120 03/05
69 00 859
