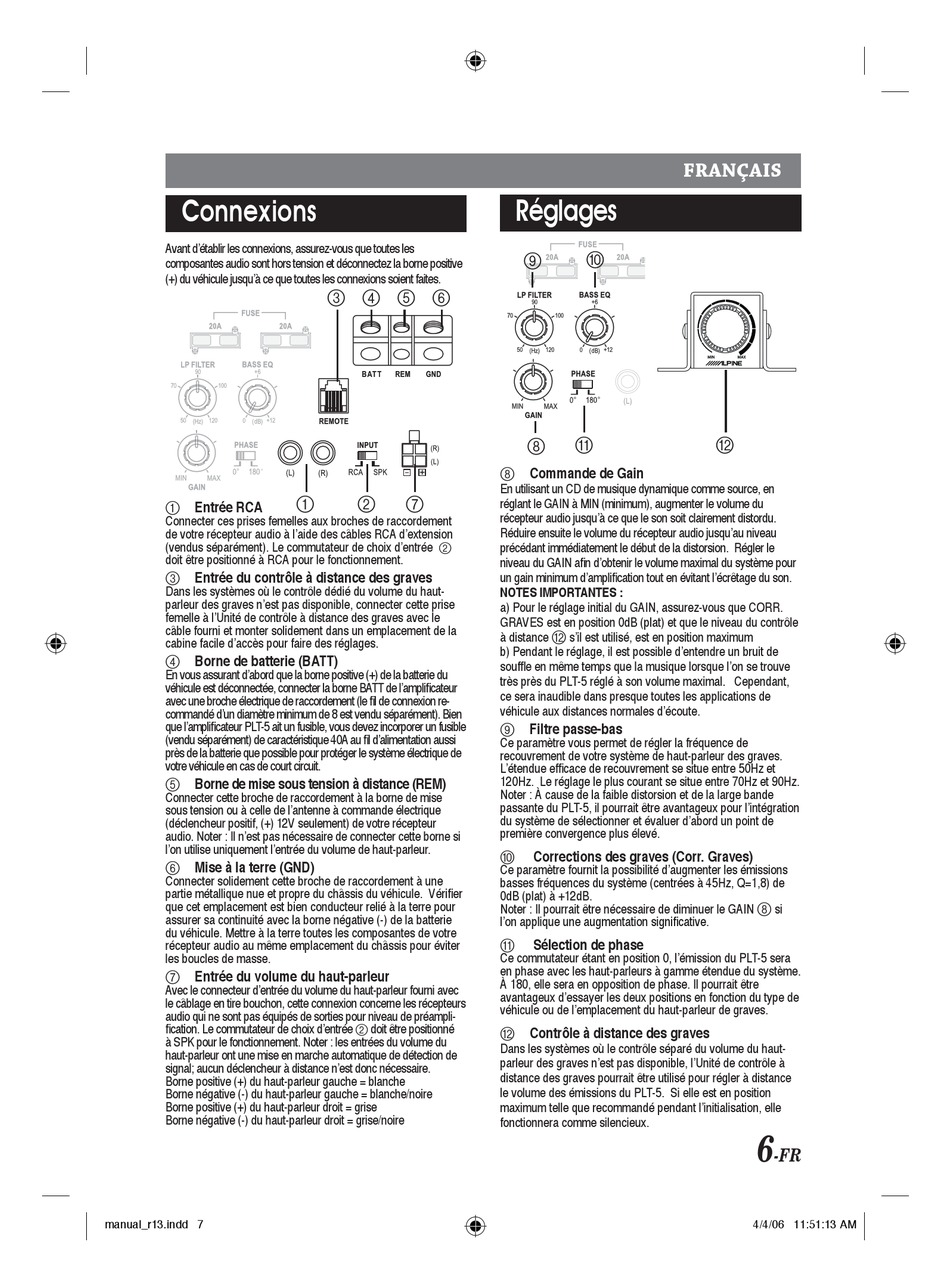

Connexions
Avant d'établir les connexions, assurez-vous que toutes les
composantes audio sont hors tension et déconnectez la borne positive
(+) du véhicule jusqu'à ce que toutes les connexions soient faites.
1 Entrée RCA
Connecter ces prises femelles aux broches de raccordement
de votre récepteur audio à l'aide des câbles RCA d'extension
(vendus séparément). Le commutateur de choix d'entrée 2
doit être positionné à RCA pour le fonctionnement.
3 Entrée du contrôle à distance des graves
Dans les systèmes où le contrôle dédié du volume du haut-
parleur des graves n'est pas disponible, connecter cette prise
femelle à l'Unité de contrôle à distance des graves avec le
câble fourni et monter solidement dans un emplacement de la
cabine facile d'accès pour faire des réglages.
4 Borne de batterie (BATT)
En vous assurant d'abord que la borne positive (+) de la batterie du
véhicule est déconnectée, connecter la borne BATT de l'amplifi cateur
avec une broche électrique de raccordement (le fi l de connexion re-
commandé d'un diamètre minimum de 8 est vendu séparément). Bien
que l'amplifi cateur PLT-5 ait un fusible, vous devez incorporer un fusible
(vendu séparément) de caractéristique 40A au fi l d'alimentation aussi
près de la batterie que possible pour protéger le système électrique de
votre véhicule en cas de court circuit.
5 Borne de mise sous tension à distance (REM)
Connecter cette broche de raccordement à la borne de mise
sous tension ou à celle de l'antenne à commande électrique
(déclencheur positif, (+) 12V seulement) de votre récepteur
audio. Noter : Il n'est pas nécessaire de connecter cette borne si
l'on utilise uniquement l'entrée du volume de haut-parleur.
6 Mise à la terre (GND)
Connecter solidement cette broche de raccordement à une
partie métallique nue et propre du châssis du véhicule. Vérifi er
que cet emplacement est bien conducteur relié à la terre pour
assurer sa continuité avec la borne négative (-) de la batterie
du véhicule. Mettre à la terre toutes les composantes de votre
récepteur audio au même emplacement du châssis pour éviter
les boucles de masse.
7 Entrée du volume du haut-parleur
Avec le connecteur d'entrée du volume du haut-parleur fourni avec
le câblage en tire bouchon, cette connexion concerne les récepteurs
audio qui ne sont pas équipés de sorties pour niveau de préampli-
fi cation. Le commutateur de choix d'entrée 2 doit être positionné
à SPK pour le fonctionnement. Noter : les entrées du volume du
haut-parleur ont une mise en marche automatique de détection de
signal; aucun déclencheur à distance n'est donc nécessaire.
Borne positive (+) du haut-parleur gauche = blanche
Borne négative (-) du haut-parleur gauche = blanche/noire
Borne positive (+) du haut-parleur droit = grise
Borne négative (-) du haut-parleur droit = grise/noire
manual_r13.indd 7
manual_r13.indd 7
3 4 5 6
1
2
7
Réglages
0
9
A
8
8 Commande de Gain
En utilisant un CD de musique dynamique comme source, en
réglant le GAIN à MIN (minimum), augmenter le volume du
récepteur audio jusqu'à ce que le son soit clairement distordu.
Réduire ensuite le volume du récepteur audio jusqu'au niveau
précédant immédiatement le début de la distorsion. Régler le
niveau du GAIN afi n d'obtenir le volume maximal du système pour
un gain minimum d'amplifi cation tout en évitant l'écrêtage du son.
NOTES IMPORTANTES :
a) Pour le réglage initial du GAIN, assurez-vous que CORR.
GRAVES est en position 0dB (plat) et que le niveau du contrôle
B
à distance
s'il est utilisé, est en position maximum
b) Pendant le réglage, il est possible d'entendre un bruit de
souffl e en même temps que la musique lorsque l'on se trouve
très près du PLT-5 réglé à son volume maximal. Cependant,
ce sera inaudible dans presque toutes les applications de
véhicule aux distances normales d'écoute.
9 Filtre passe-bas
Ce paramètre vous permet de régler la fréquence de
recouvrement de votre système de haut-parleur des graves.
L'étendue effi cace de recouvrement se situe entre 50Hz et
120Hz. Le réglage le plus courant se situe entre 70Hz et 90Hz.
Noter : À cause de la faible distorsion et de la large bande
passante du PLT-5, il pourrait être avantageux pour l'intégration
du système de sélectionner et évaluer d'abord un point de
première convergence plus élevé.
0
Corrections des graves (Corr. Graves)
Ce paramètre fournit la possibilité d'augmenter les émissions
basses fréquences du système (centrées à 45Hz, Q=1,8) de
0dB (plat) à +12dB.
Noter : Il pourrait être nécessaire de diminuer le GAIN
l'on applique une augmentation signifi cative.
A
Sélection de phase
Ce commutateur étant en position 0, l'émission du PLT-5 sera
en phase avec les haut-parleurs à gamme étendue du système.
À 180, elle sera en opposition de phase. Il pourrait être
avantageux d'essayer les deux positions en fonction du type de
véhicule ou de l'emplacement du haut-parleur de graves.
B Contrôle à distance des graves
Dans les systèmes où le contrôle séparé du volume du haut-
parleur des graves n'est pas disponible, l'Unité de contrôle à
distance des graves pourrait être utilisé pour régler à distance
le volume des émissions du PLT-5. Si elle est en position
maximum telle que recommandé pendant l'initialisation, elle
fonctionnera comme silencieux.
FRANÇAIS
MIN
MAX
B
8
si
6
-FR
