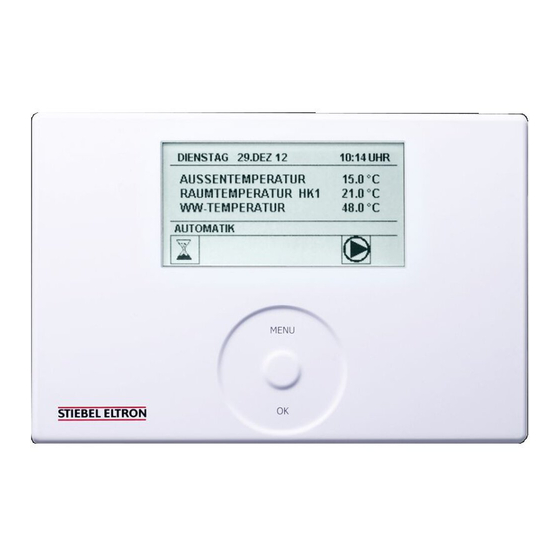

- Page 1 BEDIENUNG UND INSTALLATION OPERATION AND INSTALLATION BEDIENEINHEIT MIT WANDAUFBAUGEHÄUSE | CONTROL UNIT WITH WALL MOUNTED ENCLOSURE » FES KOMFORT » TCR KOMFORT...
- Page 2 Türen verursacht wird. f Brechen Sie eine der Sollbruchstellen an dem Wandauf- Zur Montage müssen Sie die Bedieneinheit aus dem Wandauf- baugehäuse heraus. baugehäuse herausnehmen: f Führen Sie die CAn-BuS-Leitung von hinten durch den Ausbruch. FES Komfort | TCR Comfort...
- Page 3 Verwenden Sie als Steckverbindung zur Bedieneinheit die beigefügte 6-polige Anschlussklemmleiste. Sachschaden Achten Sie auf die Polarität am gerät und an der Be- dieneinheit. Anschlussbelegung an der Bedieneinheit: Klemme CAn-High CAn-Low die Klemmen 5 und 6 sind unbelegt FES Komfort | TCR Comfort...
- Page 4 6.2 Datentabelle FES Komfort TCR comfort 227664 190176 Höhe Breite Tiefe Garantie und Umwelt Beachten Sie diesbezüglich die Bedienungs- und installations- anleitung des Hauptgerätes. FES Komfort | TCR Comfort...
- Page 5 For installation, remove the programming unit from the wall mounting enclosure: f Break out one of the knock-outs in the wall mounted enclosure. f Route the CAn bus cable through the hole from the back. FES Komfort | TCR Comfort...
- Page 6 Material losses Be sure to get the polarity right on the ventilation unit and the control unit. Connection to the control unit: Terminal CAn-High CAn-Low terminals 5 and 6 are unassigned FES Komfort | TCR Comfort...
- Page 7 6.2 Data table FES Komfort TCR comfort 227664 190176 Height Width depth Guarantee and environment in this respect, observe the operating and installation instruc- tions for the main appliance. FES Komfort | TCR Comfort...
- Page 8 STIEBEL ELTRON GmbH & Co. KG tecalor GmbH Dr.-Stiebel-Str. 33 | 37603 Holzminden Lüchtringer Weg 3 | 37603 Holzminden Tel. 05531 702-0 | Fax 05531 702-480 Tel. 05531 99068-95700 | Fax 05531 99068-95712 info@stiebel-eltron.de info@tecalor.de www.stiebel-eltron.de www.tecalor.de 4 < A M H C M N = i g g j g c >...
