Nederman MagnaTrack LL Instruction Manual page 71

4

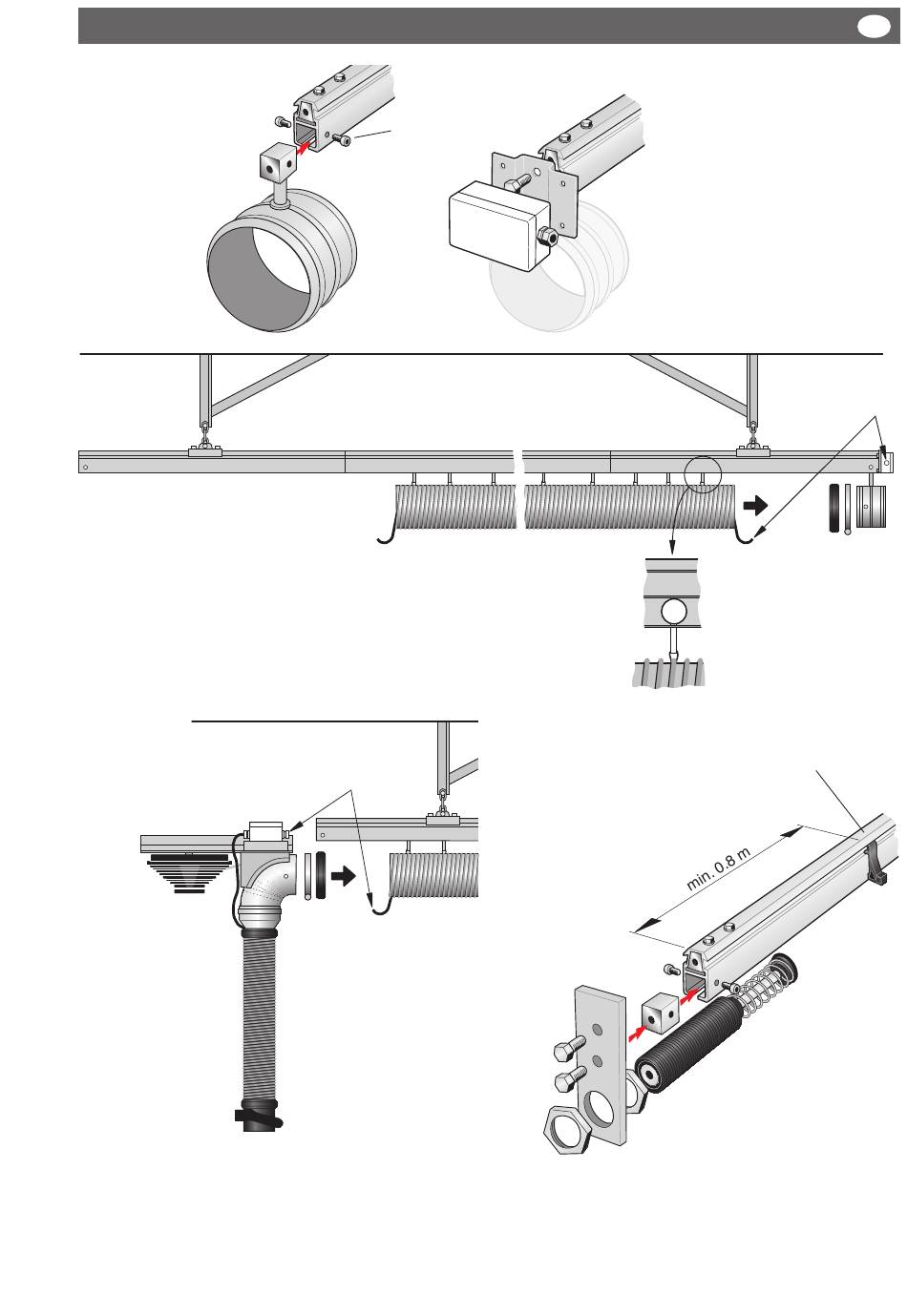

Asenna liitosyhde
kiskon takapäätyyn.
7
Nosta vaunu (sekä
kannatinkela, 90°
tukikäyrä ja pysty-
suora letku) trukilla,
nostokorilla tai vas-
taavalla laitteella, ks.
kuva. työnnä vaunu
kiskolle. Liitä vaaka-
suora letku.
10
Liitä 110/220 V AC kiskon takareunaan
asennettuun liitäntärasiaan.
MagnaTrack LL
M8 x 12
6
Kiinnitä letku pujottamalla sen liuku-kappa-
leet profiiliin. Vedä letku koko profiilin pituu-
delle. Tarkasta, että liuku-kappaleet ovat
oikeassa suunnassa (oikealla olevan
kuvan mukaisesti) ja etteivät ne tartu
profiilin liitäntäosiin.
Liitä kaapeli irrotus-
rasialla.
5
Asenna liitäntä-
rasia.
Asenna irrotusmagneetti kiskon
etuosaan samalle puolelle, jolla irro-
tusrasia on vaunussa. Etäisyys kiskon
etureunasta on sovitettava tarkalleen
oikeaksi asennus-tarkastuksen mukai-
sesti, ks. kuva 74.
9
FI
Liitä kaapeli
Liitäntärasia.
8
Ruuvaa kiinnityslevy
iskunvaimentimineen
kiskon etureunaan.
