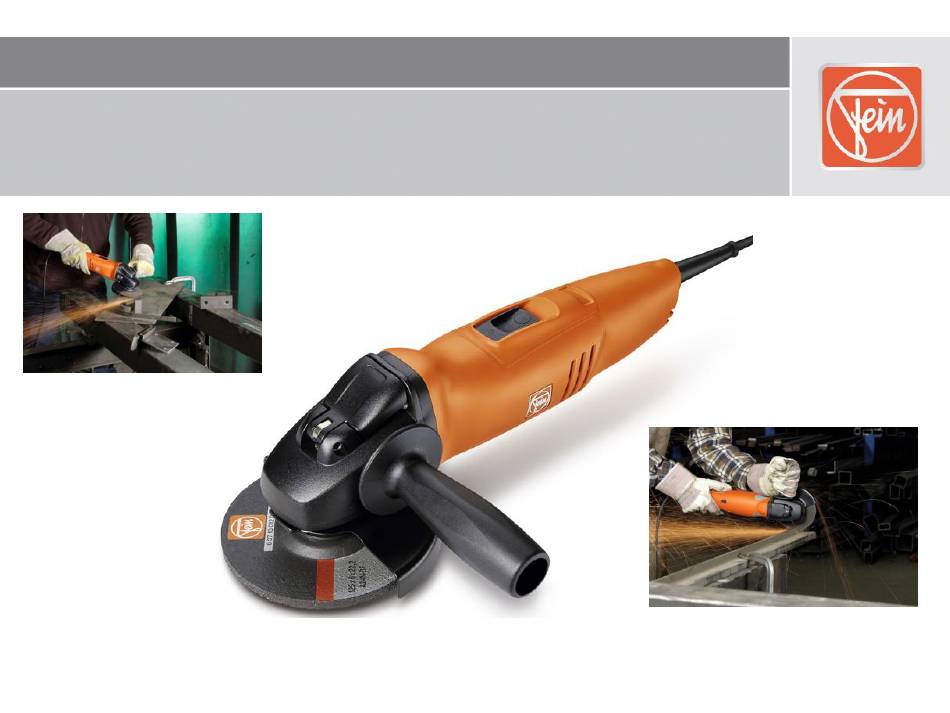

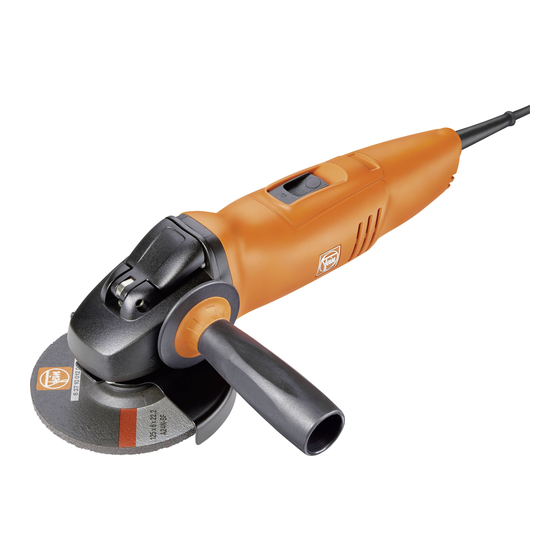

FEIN - Repair - Tools
WS 14 - 125
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
MVK
04 / 08
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

Advertisement

loading
Need help?

Need help?

Do you have a question about the WSS 14-125 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fein WSS 14-125

Summary of Contents for Fein WSS 14-125

  • Page 1 FEIN - Repair - Tools WS 14 - 125 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 2 Drawings / Spare part lists please see in the internet : www.fein.de / FEIN Service / Spare parts Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 3 Since production date 06 / 2009 only reinforced air conducting rings will be used. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 4 WS 13 (EVO) - Screw retainer WHITE Field coil unit with rubber bush Field coil unit without rubber bush Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 5 Even on 220 V – machines a cable with core cable ends can be used, as described before, but it‘s not necessary. 8 (+1) mm 220 V - Version 110 V /120 V - Version Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 6 A pushing down of the white buttons are very helpful for the connection of the cable inside the clamp. Right ! Wrong ! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 7 The correct adjustment of the lockspring guarantees the switch interlock with opened lever. Status after adjustment Delivery status Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 8 In the delivery status a gap always exists between switch rod and lockspring. With installation an adjustment is always necessary! (see next page) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 9 With the adjusted lockspring the machine can‘t be switched on with open lever - Lock on switch!!! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 10 Adjustment lockspring only on WSS - Versions Status after adjustment After the adjustment shouldn‘t be a gap between switch rod and lockspring. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 11 Wenn die Haltefeder nicht korrekt eingestellt ist, läßt sich die Maschine unter Umständen trotz Betätigen des Schaltschiebers nicht ausschalten, da die Schaltstange durch Verbiegen eingeklemmt ist. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 12 Polpaketeinheit und Schalter auszutauschen. New ! Old ! from 04 / 2010 until 03 / 2010 Thickness of material improved Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 13 Disc diameter Ø Disc thickness Diameter elastic backing pad Ø 115 / 125 max. peripheral speed m/sec Mounting hole 22,23 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 14 For information on intended use in Germany, refer to the product safety act (Geräte- und Produktsicherheitsgesetz, GPSG). When outside of Germany, refer to the locally valid product safety act! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 15 3.1. Short function control 3.2. Major function control 1 3.3. Major function control 2 3.4. Wiring plan 3.5. Safety test Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 16 Switch the grinder off and on again. Grinder must run again. 3.1.2. Check no load speed = 10 000 U/min Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 17 (see test switch for electronics removed). With 100 W light bulb, on-load voltage must amount to110 V-130 V. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 18 Motor starts if the Electronics defective. No further check necessary. machine is switched on and plugged into the mains. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 19 3.4. Wiring plan 65 - Cable protection hose 70 - Switch 260 - Power cable X2,X3 - Plug connection Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 20 Ins.- resistance : > 2,0 MOhm in „Off “ - position Sliding switch (110) Contact time, min: 3 Sec/ meas.pt. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 21 Dismount electronic 4.9. Dismount switch 4.10. Disassembly switch lever unit 4.11. Disassembly armature 4.12. Drive shaft 4.13. Gear housing Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 22 2. Set switch „Off“ position 3. Open the clamping lever and remove the clamping unit. Take off the inserted accessories. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 23 !!! Attention new wheel guard with stop, new safety rules !!! Tools: - pulling off device - spring-ring plier outer ring , straight Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 24 4. Disconnect power cabel from the connecting clamp by using a screw - screwdriver slotted driver for disconnect power cable Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 25 4. Remove the dust protection on the brush holder on the top - screwdriver torx 20 5. Pull out both brush holder including the carbon brushes - flat plier Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 26 2. Pull off the aramture from the field coil unit, if the rubber ring will stack in the field coil unit - pull it out from the unit with a cable hook Tools: - screwdriver slotted - cable hook Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 27 1. Clamping the armature with gear housing in a vice, pull off the gear housing by slightly hits with a plastic hammer Tools: - plastic hammer Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 28 Pushing out the plastic cover in front Remove the plastic cover Unlock the electronic with a wire clip Tools: - wire clip Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 29 2. Disconnect the plugs on the electronic and pull the electronic off 3. Pull off the brushholder with a flat plier from the cable Tools: - flat plier Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 30 Please use only switches with the piece of rubber inside - additional Tools: dust protection and electrical safety !!! - flat plier Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 31 Push the switch rod back as far as possible and take it out from the cover Tools: - screwdriver slotted Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 32 Press down the magnet ring with a pulling off device and a 3,9 mm punch drift D=120mm Change the ball bearings if necessary •pulling off device (64102069007) •pulling off device (64102072000) •punch drift Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 33 !!! Put the spring package on a punch drift or a wire to prevent loss of spring •slotted screwdriver plates !!! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 34 5. If necessary you can drive out the needle bearing with slightly hammer hits •punch drift D=6,9mm after warming up the gear housing • mounting device (64122020006) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 35 5.11. Brush holder / Carbon brushes 5.12. Motorhousing 5.13. Wheel guard 5.14. Lockspring adjustment ( see under point 7. ) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 36 5. Press on the magnet ring with the base plate as distance holder support. inner Ø = 8,3 mm •mandrel press •two part base plate Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 37 Press in the needle bearing to the gear housing. !!! Please make sure that the labelled site of the needle bearing is shown to the pressure pin !!! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08...
  • Page 38 Put on the cover to the locking pin and push it on as long as the cover snap in. !!! Please fix the locking pin by backpressure or mounting on the cover plate first !!! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08...
  • Page 39 (Lubricate the excentric ring with Molykote-Paste-D slightly ) •Hammer : 200g •Punch: Drive in the bolt with a hammer and a punch. D = 4,9 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 40 2. Put on the gear housing to the armature and assemble it by slightly hammer hits. Tools: •Vice •Plastic hammer Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 41 Please use only switches with a rubber plug - additional dust protection und electrical safety !!! Werkzeuge: •Schraubdreher PH Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 42 1. Put in the switch to the lever insert 2. Put in the switch lever and push it in Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 43 1. Put in the switch to the lever insert 2. Put in the switch lever and push it in Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 44 4. Connect the cables , brown on to the electronic, connect the blue cables together Tools: and move over the cable protective tube •Cable hook •Flat plier Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 45 2. Screw on the gear housing on to the field coil unit - !!! Please pay attention on the different screw length !!! Tools: • Screw driver torx 20 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 46 4. Press on the cover plate and the gear to the driving shaft Tools: • Punch 6mm • Mandrel press Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 47 !!! Please pay attention on the right position of the cover plate - short end / long end !!! Werkzeug: • Durchschlag 6mm • Dornpresse Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 48 ! Needle bearing has to be slightly lubricated, not filled up with grease ! •Screwdriver 5. Put the plate on again and screw it on torx 20 •Grease: Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. 40101010004...
  • Page 49 2. Put the brush cover (piece of rubber) on to the top holder ( on the switch lever side ) Tools: • Flat plier •Cable hook Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 50 3. Bring the wiring into the line and put the upper part of the motor housing on. 4. Screw the motor housing together. Tools: • screw driver torx 20 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 51 !!! Attention new wheel guard with a stop because of new safety rules !!! • bush 28mm • circlip plier • mandrel press Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 52 FEIN - Repair - Tools 6. Tools 6.1. Tools 6.2. Special tools 6.3. Typ of grease / quantity 6.4. Adhesives, Sealants Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 53 •Pulling off device (KUKKO 43-1 ) Retail •Hot air gun Retail •Forceps Retail •Bush (ID=24,5mm/AD=40mm/H=60mm) •Bush (ID=20,5mm/AD=30mm/H=60mm) •Bush (ID=30,5mm/AD=30mm/H=60mm) •Tube (ID=54mm/AD=59,5mm/H=65mm) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 54 - Adjusting tool (Lock spring) 6 41 08 003 010 - Two part base plate (Magnetring) 6 41 02 072 000 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 55 1 40 02 011 200 Molykote paste D 250g Bolt (380)and Order no. 14002011204 eccentric (390) grease lightly only on WSS !!! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 56 0.12 mm, for threads < M16, fine thread<M36, -55C to +150C, hand-tight 15-30 min, final tightness 3h, storage time min 12 months Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
  • Page 57 The left picture shows an armature which strips on the field coil unit.( no damage on ball bearings ) This occurs a local heating on the field coil unit. (right picture) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08...
  • Page 58 Through an incorrect assembling the edge guide is might be broken. ( left picture ) Thereby occurs an air gap between the edge guide and the field coil. ( right picture ) Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08...
  • Page 59 If this is the reason for a machine failure, the field coil unit has to be changed at all hazards. A new adjustment is impossible. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. 04 / 08 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
