VOLTCRAFT FPPS 24-7.2W Operating Instructions

Bedienungsanleitung

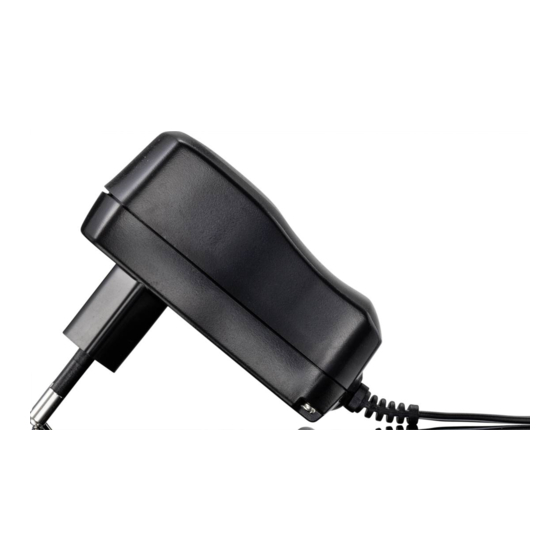

STECKERNETZTEIL
Best.-Nr. 2264177 FPPS 24-7,2W
Best.-Nr. 2265887 FPPS 6-6W
Bestimmungsgemäße Verwendung
Dieses Produkt ist für die Stromversorgung elektrischer Geräte vorgesehen. Achten Sie darauf, dass die
Stromaufnahme des angeschlossenen Verbrauchers dabei nicht den auf dem Produkt angegebenen maxi-
malen Ausgangsstrom überschreitet. Die Stromversorgung erfolgt über eine haushaltsübliche Netzsteckdo-
se (100 – 240 V/AC, 50/60 Hz). Das Produkt darf nur in trockenen Innenräumen verwendet werden. Zu den
integrierten Schutzvorrichtungen gehören der Schutz gegen Kurzschlüsse und Überlastung.
Dieses Produkt erfüllt sowohl die europäischen als auch die nationalen Anforderungen in Bezug auf elek-
tromagnetische Verträglichkeit (EMV). Die CE-Konformität wurde nachgewiesen und die entsprechenden
Erklärungen und Unterlagen sind beim Hersteller hinterlegt.
Das Gerät ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im Freien. Der
Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Soll-
ten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschä-
digt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüsse, Brände
oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren
Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Netzteil
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads
herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen
auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Strom-
schläge.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Be-
dienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesonde-
re die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten
Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht
beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sach-
schäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemeine Hinweise
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kin-
der zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewähr-
leistet, wenn das Produkt
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfal-
len aus geringer Höhe können das Produkt beschädigen.
• Während des Betriebs ist eine ausreichende Belüftung des Produkts unerlässlich. Decken
Sie das Produkt daher nicht ab. Nehmen Sie das Produkt niemals in Betrieb, wenn es sich
auf einer Tischdecke oder auf einem Teppich befindet. Platzieren Sie es stattdessen auf einer
stabilen, hitzebeständigen Oberfläche.
• Das Gerät sollte nicht sofort nach einem Wechsel von kalter zu warmer Umgebung ange-
schlossen werden. Kondenswasser könnte zu Schäden am Gerät führen. Warten Sie, bis sich
das Gerät der neuen Umgebungstemperatur angepasst hat.
• Stellen Sie sicher, dass der Ausgang des Netzteils keinen Kurzschluss aufweist.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus und stellen Sie keine mit Flüssig-
keit gefüllten Gegenstände (z. B. Vasen) darauf ab bzw. in deren Nähe. Es besteht höchste
Gefahr eines Brandes oder lebensgefährlichen elektrischen Schlags.
• Unter folgenden Bedingungen muss der Netzstecker aus der Steckdose gezogen werden:
- vor dem Reinigen des Produkts
- bei Gewitter
- wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.
• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die
Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft
bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden,
wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
b) Angeschlossene Geräte
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen anderer Geräte, die
mit dem Produkt verbunden sind.
Inbetriebnahme und Verwendung
Die vom Netzteil ausgegebene Spannung muss mit der Eingangsspannung des elektrischen
Verbrauchers übereinstimmen.
• Schließen Sie zunächst den Ausgangsstecker an den ausgeschalteten Verbraucher. Der innere Kontakt-
fläche repräsentiert den Pluspol (+) und die äußere Kontaktfläche den Minuspol (-).
• Schließen Sie nun den Netzstecker an eine haushaltsübliche Netzsteckdose (100 – 240 V/AC, 50/60 Hz)
an. Die sich oben auf dem Steckernetzteil befindliche LED leuchtet daraufhin auf und weist auf die
Betriebsbereitschaft hin.
• Schalten Sie dann den angeschlossenen Verbraucher ein. Sollte der Verbraucher nicht ordnungsgemäß
funktionieren, schalten Sie ihn unverzüglich aus und trennen Sie ihn vom Netzteil.
• Trennen Sie das Netzteil bei Nichtgebrauch stets von der Netzstromversorgung.
Pflege und Reinigung
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da
diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das
Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
a) Best.-Nr. 2264177
Eingangsspannung .................................................................... 100 – 240 V/AC
Eingangswechselstromfrequenz ................................................ 50/60 Hz
Ausgangsspannung ................................................................... 24,0 V/DC
Ausgangsstrom .......................................................................... 0,3 A
Ausgangsleistung ...................................................................... 7,2 W
Durchschnittliche Effizienz im Betrieb ....................................... 82,2 %
Effizienz bei geringer Last (10%) ............................................... 76,5 %
Leistungsaufnahme bei Nulllast ................................................. 0,1 W
Modellkennung: FPPS 24-7,2W
Handelsregisternummer: HRB 3896
Hersteller: Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
Stecker Ø .............................................. 5,5 mm (außen)/2,1 mm (innen)
Kabellänge ............................................ 1,8 m
Betriebsbedingungen ............................ 0 bis +35 ºC, 20 – 85 % rF
Lagerbedingungen ................................ -20 bis +60 ºC, 10 – 90 % rF
Abmessungen (B x H x T) .................... 39 x 68 x 68 mm
Gewicht ................................................. 68 g
b) Best.-Nr. 2265887
Eingangsspannung .................................................................... 100 – 240 V/AC
Eingangswechselstromfrequenz ................................................ 50/60 Hz
Ausgangsspannung ................................................................... 6,0 V/DC
Ausgangsstrom .......................................................................... 1,0 A
Ausgangsleistung ...................................................................... 6,0 W
Durchschnittliche Effizienz im Betrieb ....................................... 78,9 %
Effizienz bei geringer Last (10%) ............................................... 75,6 %
Leistungsaufnahme bei Nulllast ................................................. 0,1 W
Modellkennung: FPPS 6-6W
Handelsregisternummer: HRB 3896
Hersteller: Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
Stecker Ø .............................................. 5,5 mm (außen)/2,1 mm (innen)
Kabellänge ............................................ 1,8 m
Betriebsbedingungen ............................ 0 bis +35 ºC, 20 – 85 % rF
Lagerbedingungen ................................ -20 bis +60 ºC, 10 – 90 % rF
Abmessungen (B x H x T) .................... 39 x 68 x 68 mm
Gewicht ................................................. 68 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rech-
te einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung
in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck,
auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2020 by Conrad Electronic SE. *2264177_2265887_v1_0820_02_mxs_m_de
