Roller Multi-Control SL Instruction Manual
  1. Manuals
  2. Brands
  3. Roller Manuals
  4. Air Compressor
  5. Multi-Control SL
  6. Instruction manual

Roller Multi-Control SL Instruction Manual

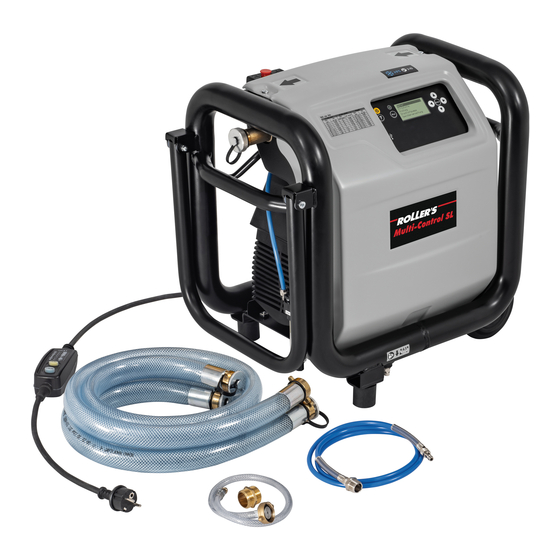

Electronic flushing and pressure testing unit with compressor.
